Estágio de Filtragem de Transientes
Como mencionamos em outros testes, a primeira coisa que gostamos de ver quando abrimos uma fonte de alimentação para termos uma ideia da sua qualidade é o estágio de filtragem de transientes. Os componentes recomendados para esse estágio são duas bobinas de ferrite, dois capacitores cerâmicos (capacitores Y, normalmente azuis), um capacitor de poliéster metalizado (capacitor X) e um varistor (MOV). Em fontes de alimentação genéricas são usados menos componentes do que o recomendado, normalmente removendo o varistor, que é essencial para eliminar picos de energia provenientes da rede elétrica, e a primeira bobina.
No estágio de filtragem de transientes, esta fonte é “impecável”, com um capacitor X, quatro capacitores Y e uma bobina de ferrite a mais que o mínimo requerido. Ela também utiliza um chip CAPZero (CAP008DG) para reduzir a perda de energia.

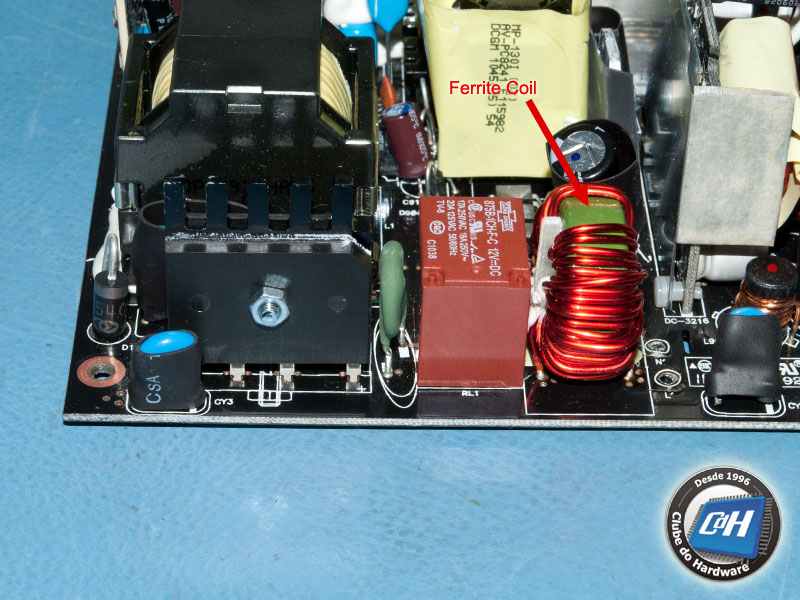

Figura 9: Estágio de filtragem de transientes (parte 1)

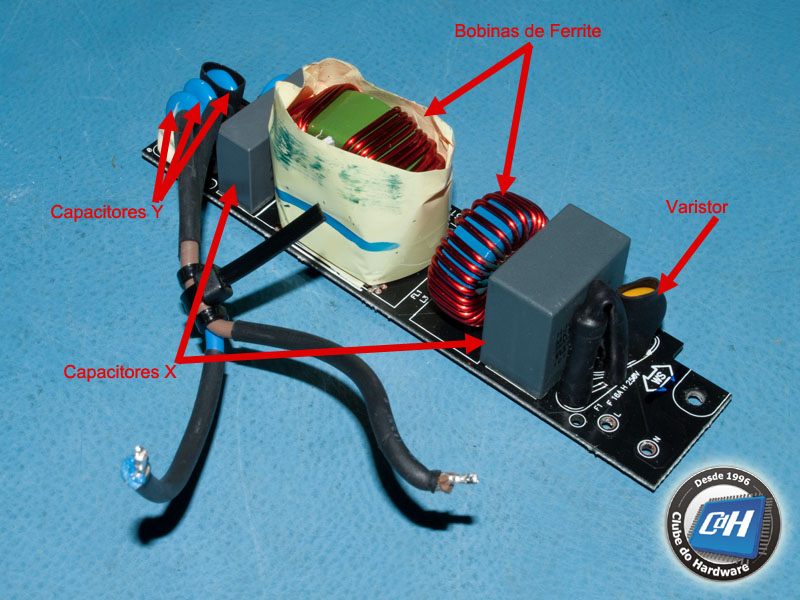

Figura 10: Estágio de filtragem de transientes (parte 2)
Figura 11: Estágio de filtragem de transientes (parte 3)

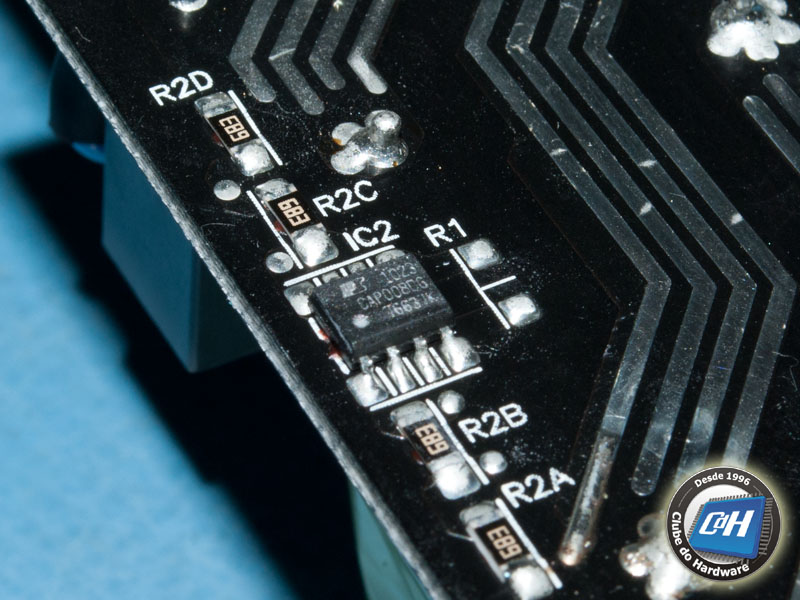

Figura 12: O chip CAPZero
Na próxima página falaremos em mais detalhe a respeito dos componentes usados na Antec High Current Pro 750 W.
