Teste da Fonte de Alimentação Empire RST480

Análise do Secundário

Esta fonte usa três retificadores em seu secundário.

A corrente máxima teórica que cada linha pode fornecer é dada pela fórmula I / (1 - D), onde D é o ciclo de trabalho usado e I é a corrente máxima suportada pelo diodo de retificação. Como esta fonte usa o projeto meia-ponte, o ciclo de trabalho é de 50%, ou seja, basta somar a corrente máxima de todos os diodos de cada saída.

A saída de +12 V é usa um retificador F12C20C, que possui uma corrente máxima de 12 A (6 A por diodo interno a 125° C e queda de tensão máxima de 1,3 V, que é extremamente alta). Isso nos dá uma corrente máxima teórica de 12 A ou 144 W para a saída +12 V. Note como este retificador é do tipo “rápido” e não do tipo “Schottky”, apresentando uma queda de tensão muito alta (isto é, baixa eficiência).

A saída de +5 V usa um retificador Schottky S20C45C, que possui uma corrente máxima de 20 A (10 A por diodo interno a 125° C e queda de tensão máxima de 0,70 V). Isso nos dá uma corrente máxima teórica de 20 A ou 100 W para a saída +5 V.

A saída de +3,3 V usa um retificador Schottky S16C40C, que possui uma corrente máxima de 16 A (8 A por diodo interno a 100° C e queda de tensão máxima de 0,70 V). Isso nos dá uma corrente máxima teórica de 16 A ou 52,8 W para a saída +3,3 V.

Note como esta fonte usa um retificador mais forte na saída +5 V em vez de na saída +12 V, um cenário típico de fontes projetadas 10 anos atrás.

Esses valores são valores máximos teóricos e a potência máxima que a fonte poderá fornecer dependerá de outros componentes.

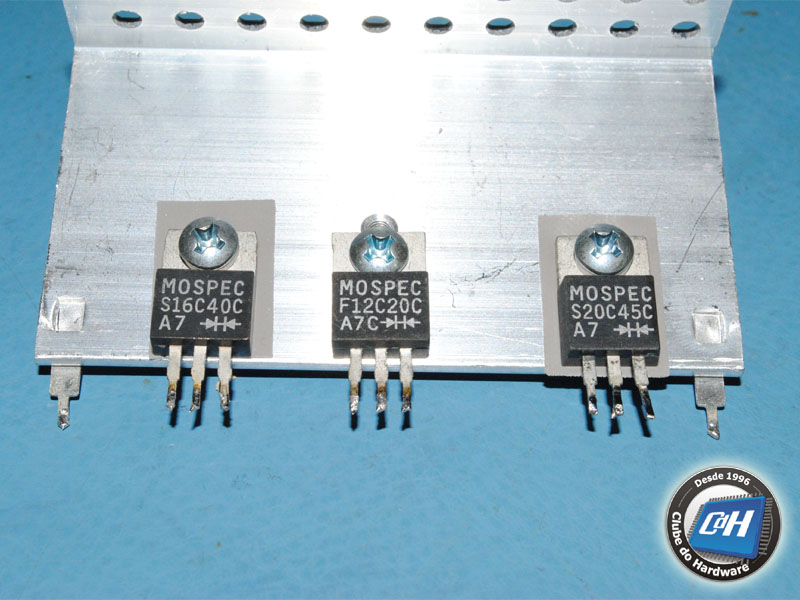

Figura 12: Retificadores de +3,3 V, de +12 V e de +5 V

Observando atentamente o secundário desta fonte algo nos chamou a atenção: esta fonte não tem as bobinas de filtragem, o que acarretará em altos níveis de oscilação e ruído.

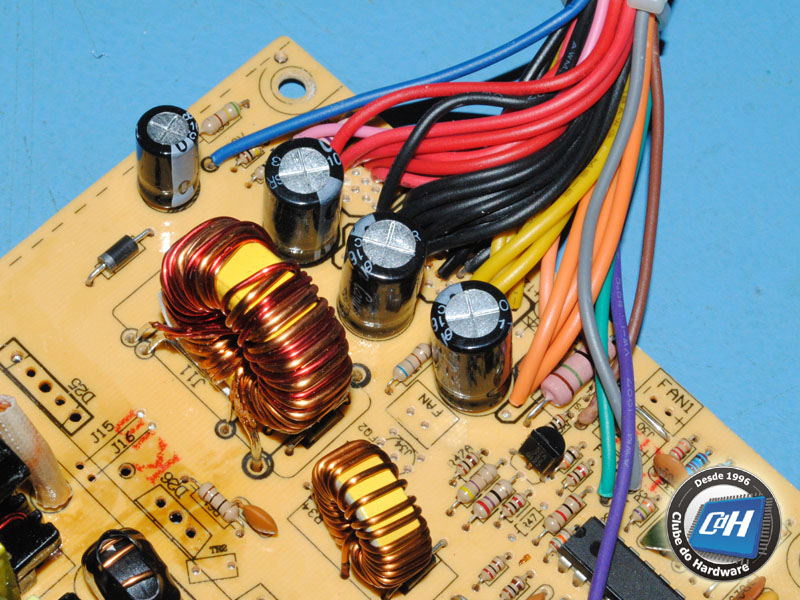

Figura 13: Esta fonte não tem bobinas em seu estágio de filtragem

O controlador PWM mostrado na Figura 11 também monitora as saídas da fonte, trazendo proteções contra sobretensão (OVP), subtensão (UVP), sobrecarga de potência (OPP) e curto-circuito (SCP).

Os capacitores que filtram as saídas da fonte são da Canicon e rotulados a 105° C, como de costume.
