Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da Leadership 4750. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial “Anatomia das Fontes de Alimentação Chaveadas”.

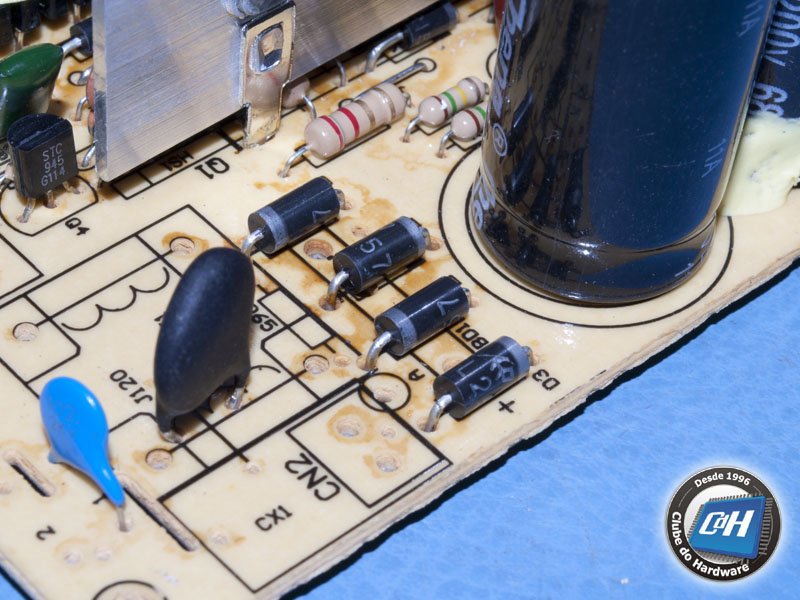

Em vez de usar uma ponte de retificação pronta, a Leadership 4750 usa quatro diodos RL257. Cada diodo suporta até 2,5 A a 75° C. Com isso esta fonte em teoria é capaz de extrair até 288 W em uma rede elétrica de 115 V; assumindo uma eficiência de 80%, os diodos permitiriam que esta fonte fornecesse até 230 W sem a queima desse componente. Claro que estamos falando apenas desses componentes e o limite real dependerá de outros componentes da fonte de alimentação. Aqui podemos claramente ver que esta fonte não tem como ser um modelo de 450 W.
Figura 10: Ponte de retificação

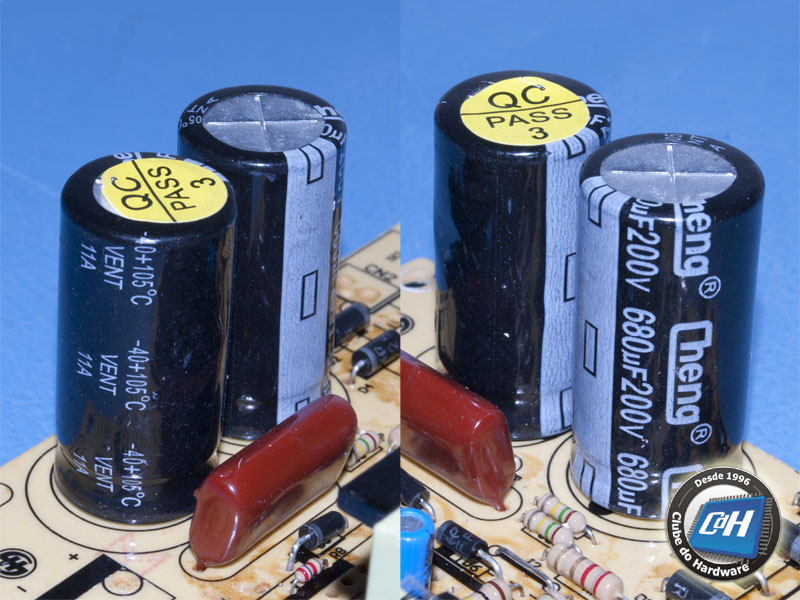

O circuito dobrador de tensão usa dois capacitores eletrolíticos de 680 µF x 200 V da Cheng e são rotulados a 105° C. Ver Figura 11.
Figura 11: Capacitores
A Leadership 4750 usa dois transistores de potência NPN 13007 em sua seção de chaveamento usando a topologia meia-ponte, cada um suportando até 8 A a 25° C (infelizmente o fabricante desses transistores não diz o limite em altas temperaturas).
Figura 12: Transistores chaveadores
Os transistores chaveadores são controlados por um circuito integrado SD6109, que está fisicamente localizado no secundário.
Figura 13: Controlador PWM
Vamos agora dar uma olhada no secundário desta fonte de alimentação.
