Testes de Oscilação e Ruído
As tensões nas saídas da fonte devem estar “limpas”, sem oscilação (também conhecido como “ripple”) ou ruído. Os níveis de oscilação e ruído máximo permitido é 120 mV para as saídas +12 V e -12 V, e 50 mV para as saídas +5 V, +3,3 V e +5VSB. Todos os valores são de pico-a-pico. Nós consideramos uma fonte como sendo “perfeita” se ela produzir metade (ou menos) dos níveis de oscilação e ruído máximos permitidos.
A Multilaser de 350 W apresentou níveis de oscilação e ruído abaixo dos valores máximos permitidos. Ver resultados abaixo.
Entrada |
Teste 1 |
Teste 2 |
Teste 3 |
Teste 4 |
Teste 5 |
+12VA |
31,8 mV |
35,2 mV |
40,8 mV |
48,8 mV |
55,4 mV |
+12VB |
30,4 mV |
34,0 mV |
41,8 mV |
47,8 mV |
54,6 mV |
+5 V |
16,2 mV |
17,6 mV |
22,0 mV |
24,2 mV |
27,8 mV |
+3,3 V |
31,6 mV |
31,4 mV |
32,6 mV |
31,4 mV |
33,2 mV |
+5VSB |
20,4 mV |
20,4 mV |
20,8 mV |
21,0 mV |
21,2 mV |
-12 V |
25,6 mV |
26,6 mV |
28,6 mV |
32,4 mV |
36,6 mV |
Entrada |
Teste 6 |
Teste 7 |
Teste 8 |
Teste 9 |
Teste 10 |
Teste 11 |
+12VA |
64,0 mV |
72,0 mV |
80,2 mV |
90,4 mV |
97,8 mV |
106,4 mV |
+12VB |
62,8 mV |
71,4 mV |
79,6 mV |
88,6 mV |
94,8 mV |
104,8 mV |
+5 V |
30,4 mV |
35,4 mV |
37,8 mV |
43,2 mV |
46,8 mV |
48,8 mV |
+3,3 V |
33,2 mV |
34,8 mV |
34,6 mV |
35,2 mV |
35,8 mV |
38,4 mV |
+5VSB |
21,6 mV |
22,2 mV |
21,4 mV |
23,8 mV |
24,4 mV |
24,8 mV |
-12 V |
42,6 mV |
49,4 mV |
54,6 mV |
62,4 mV |
65,4 mV |
72,8 mV |
Abaixo você confere as formas de onda das saídas durante o teste 11.

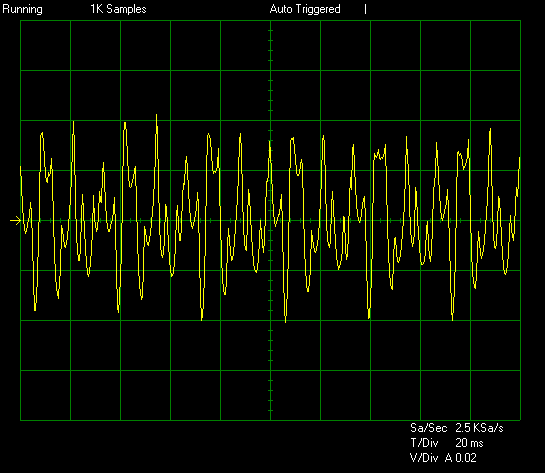

Figura 19: Entrada +12VA do testador de carga a 301,8 W (106,4 mV)
Figura 20: Entrda +12VB do testador de carga a 301,8 W (104,8 mV)
Figura 21: Barramento +5V a 301,8 W (48,8 mV)
Figura 22: Barramento +3,3 V a 301,8 W (38,4 mV)
