Testes de Carga
Nós fizemos vários testes com esta fonte de alimentação, conforme descrito em nosso artigo Nossa Metodologia de Testes de Fontes de Alimentação.
Primeiro nós testamos esta fonte com cinco padrões diferentes de carga, tentando extrair em torno de 20%, 40%, 60%, 80% e 100% da sua capacidade máxima rotulada (na linha “% Carga Máx” nós listamos a porcentagem usada), observando como a fonte testada se comportava em cada carga. Na tabela abaixo nós listamos os padrões de carga e os respectivos resultados.
Se você somar todas as potências listadas para cada teste você pode encontrar um valor diferente do que publicamos na linha “Total” abaixo. Como cada saída pode ter uma pequena variação (por exemplo, a saída de +5V trabalhando a 5,10 V) a quantidade total de potência sendo fornecida é um pouco diferente do valor calculado. Na linha “Total” estamos usando a quantidade real de potência sendo fornecida, medida pelo nosso testador de carga.
+12VA e +12VB são as entradas independentes de +12 V do nosso testador de carga. Durante nossos testes ambas foram conectadas no único barramento de +12 V da fonte de alimentação (a entrada +12VB foi ligada no conector EPS12V da fonte de alimentação, enquanto que a entrada +12VA foi ligada aos demais cabos).
Nota: Nós agora estamos usando os nomes +12VA e +12VB para as duas entradas do nosso testador de carga porque algumas pessoas estavam achando que os nomes “+12V1” e “+12V2” presentes em nossa tabela se referiam aos barramentos da fonte, o que não é o caso.
Para o teste de 100% de carga nós fizemos dois testes. No primeiro, teste número cinco, nós respeitamos os limites de corrente impressos na etiqueta do produto, mas que fizeram com que a gente testasse a fonte com um padrão diferente do usado nos testes de outras fontes de mesma potência. No segundo teste, número seis, nós usamos o mesmo padrão que costumamos usar com fontes de 500 W.
Entrada |
Teste 1 |
Teste 2 |
Teste 3 |
Teste 4 |
Teste 5 |
Teste 6 |
+12V1 |
4 A (48 W) |
7 A (84 W) |
11 A (132 W) |
14,5 A (174 W) |
15 A (180 W) |
18 A (216 W) |
+12V2 |
3 A (36 W) |
7 A (84 W) |
10 A (120 W) |
14 A (168 W) |
15 A (180 W) |
18 A (216 W) |
+5 V |
1 A (5 W) |
2 A (10 W) |
4 A (20 W) |
5 A (25 W) |
6 A (30 W) |
6 A (30 W) |
+3,3 V |
1 A (3,3 W) |
2 A (6,6 W) |
4 A (13,2 W |
5 A (16,5 W) |
6 A (19,8 W) |
6 A (19,8 W) |
+5VSB |
1 A (5 W) |
1 A (5 W) |
1,5 A (7,5 W) |
2 A (10 W) |
2,5 A (12,5 W) |
2,5 A (12,5 W) |
-12 V |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
Total |
101,9 W |
191,8 W |
290,6 W |
384,3 W |
489,9 W |
476,9 W |
% Carga Máx. |
20,4% |
38,4% |
58,1% |
76,9% |
98,0% |
95,4% |
Temp. Ambiente |
45,5° C |
45,3° C |
46,6° C |
47,3° C |
45,6° C |
45,9° C |
Temp. Fonte |
48,1° C |
48,5° C |
48,1° C |
49,4° C |
49,5° C |
51,1° C |
Estabilidade da Tensão |
Aprovada |
Aprovada |
Aprovada |
Reprovada em +12 V |
Aprovada |
Reprovada em +12 V |
Oscilação e Ruído |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Potência CA |
143,5 W |
252,3 W |
381,8 W |
514,0 W |
681,0 W |
662,0 W |
Eficiência |
71,0% |
76,0% |
76,1% |
74,8% |
71,9% |
72,0% |
Tensão CA |
111,7 V |
111,4 V |
109,4 V |
108,4 V |
106,4 V |
105,7 V |
Fator de Potência |
0,654 |
0,687 |
0,702 |
0,705 |
0,716 |
0,719 |
Resultado Final |
Aprovada |
Aprovada |
Aprovada |
Reprovada |
Aprovada |
Reprovada |
A Seventeam ST-500BAZ realmente consegue entregar 500 W. Só que como sempre enfatizamos, potência não é tudo.
Primeiro temos o problema da eficiência, sempre bem abaixo de 80%. Como você pode ver nos testes um, cinco e seis (carga leve e carga máxima) a eficiência esteve na faixa de 71-72%, o que é muito ruim. O mínimo recomendado para os padrões de hoje é uma eficiência de 80%. Tradução. Esta fonte fará com que seu computador consuma mais eletricidade do que uma fonte com maior eficiência, aumentando a sua conta de luz.
A tensão de +12 V esteve fora de sua faixa de operação correta durante dois testes, como +11,34 V no teste quatro e +11,24 V no teste cinco. Nós temos três critérios básicos para julgar uma fonte como sendo uma “bomba”: explodir dentro de sua faixa de operação normal, apresentar níveis de oscilação e ruído acima do máximo permitido e apresentar tensões fora da faixa de operação correta. Infelizmente a ST-500BAZ falhou neste último critério, podendo oferecer risco ao seu equipamento, que estará sendo alimentado com uma tensão diferente da esperada.
No lado positivo temos que esta fonte apresentou baixíssimos níveis de oscilação e ruído, o que é excelente. Abaixo você vê as imagens do nosso osciloscópio para o teste número seis. Os valores máximos permitidos são 120 mV para as saídas de +12 V e 50 mV para as saídas +5 V e +3,3 V. Todos os valores são de pico-a-pico.

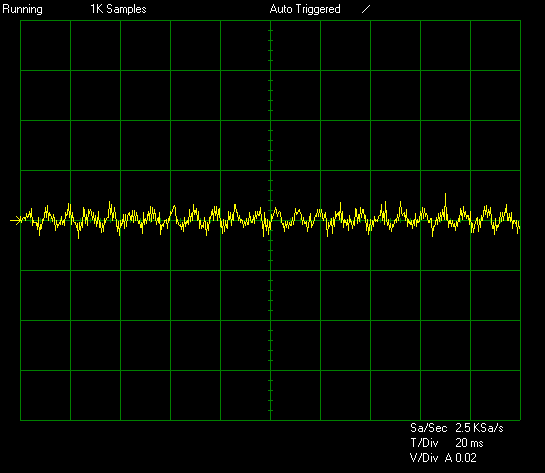

Figura 15: Entrada +12VA do testador de carga com a fonte de alimentação fornecendo 476,9 W (18,8 mV).
Figura 16: Entrada +12VB do testador de carga com a fonte de alimentação fornecendo 476,9 W (21,8 mV).
Figura 17: Barramento de +5V com a fonte de alimentação fornecendo 476,9 W (12,6 mV).
Figura 18: Barramento de +3,3 V com a fonte de alimentação fornecendo 476,9 W (15,4 mV).
Quando tentamos puxar mais potência da ST-500BAZ ela queimou. Analisando a fonte após a queima detectamos que um dos transistores chaveadores foi o componente danificado.
