Periféricos on-board
O chipset AMD X399 é uma solução de apenas um chip, também conhecido como PCH (Platform Controller Hub). A plataforma suporta 12 portas SATA-600 com suporte RAID (0, 1 e 10), sendo oito portas controladas pelo chipset e quatro controladas diretamente pelo processador.
A ASRock X399 Taichi oferece oito portas SATA-600, controladas pelo chipset. Todas as portas SATA-600 ficam localizadas na borda da placa e rotacionadas em 90 graus, de forma que placas de vídeo não as bloqueiem.
Há ainda uma porta U.2 (controlada pelo processador) para SSDs de alto desempenho que utilizam este padrão. Esta porta compartilha trilhas com um dos slots M.2.
Na Figura 4 podemos notar, ao lado das portas SATA, um conector auxiliar de energia para os slots PCI Express.
Figura 4: portas SATA-600 e U.2
A plataforma X399 suporta seis portas USB 2.0 (controladas pelo chipset), 14 portas USB 3.0 (seis controladas pelo chipset e oito controladas pelo processador) e duas portas USB 3.1 (controladas pelo chipset).
A ASRock X399 Taichi oferece quatro portas USB 2.0, disponíveis em dois conectores na placa-mãe. A placa-mãe oferece 12 portas USB 3.0 (também chamadas USB 3.1 Geração 1), oito soldadas no painel traseiro (controladas pelo processador) e quatro portas disponíveis em dois conectores na placa-mãe (controladas pelo chipset).
A X399 Taichi oferece ainda duas portas USB 3.1 Geração 2, uma tipo A e uma tipo C, no painel traseiro, controladas pelo chipset.
A ASRock X399 Taichi não oferece portas FireWire nem Thunderbolt.
Esta placa-mãe suporta áudio no formato 7.1+2, gerado pelo chipset usando um codec Realtek ALC1220, que oferece uma relação sinal/ruído de 120 dB para as saídas analógicas (sem mais informações oficiais disponíveis). De qualquer forma, trata-se de um codec topo de linha e suficiente até mesmo para o usuário que pretende trabalhar profissionalmente capturando e editando áudio analógico. Além disso, o circuito de áudio utiliza capacitores específicos para áudio da Nichicon, e amplificador para fones de ouvido baseado no chip TI NE5532.
As saídas de áudio analógico são independentes e banhadas a ouro, e a placa-mãe também vem com uma saída SPDIF óptica on-board, e a seção de áudio é isolada do restante da placa-mãe.

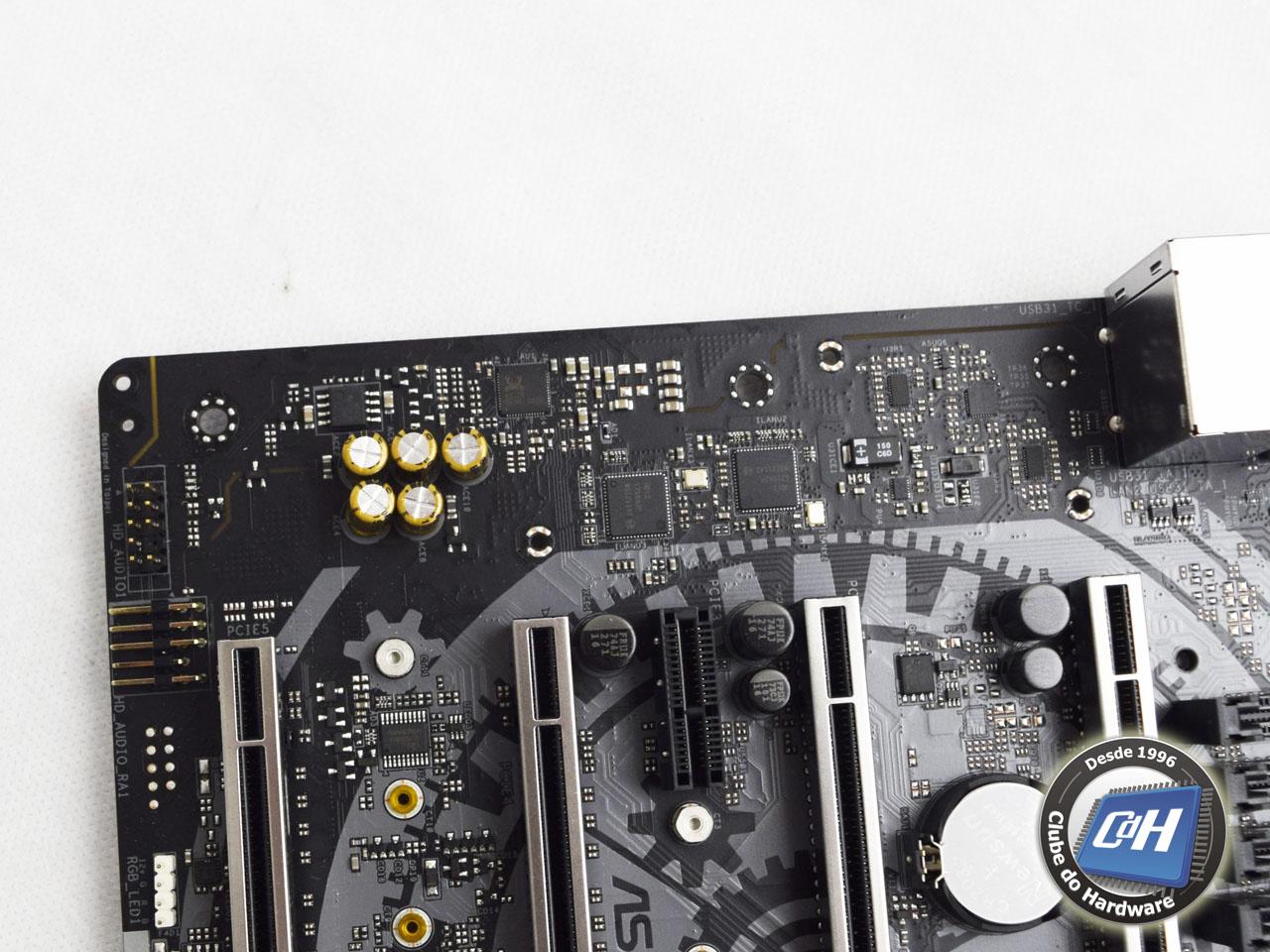

Figura 5: circuito de áudio
A placa-mãe analisada tem duas portas Gigabit Ethernet, controladas por dois chips Intel i211-AT.

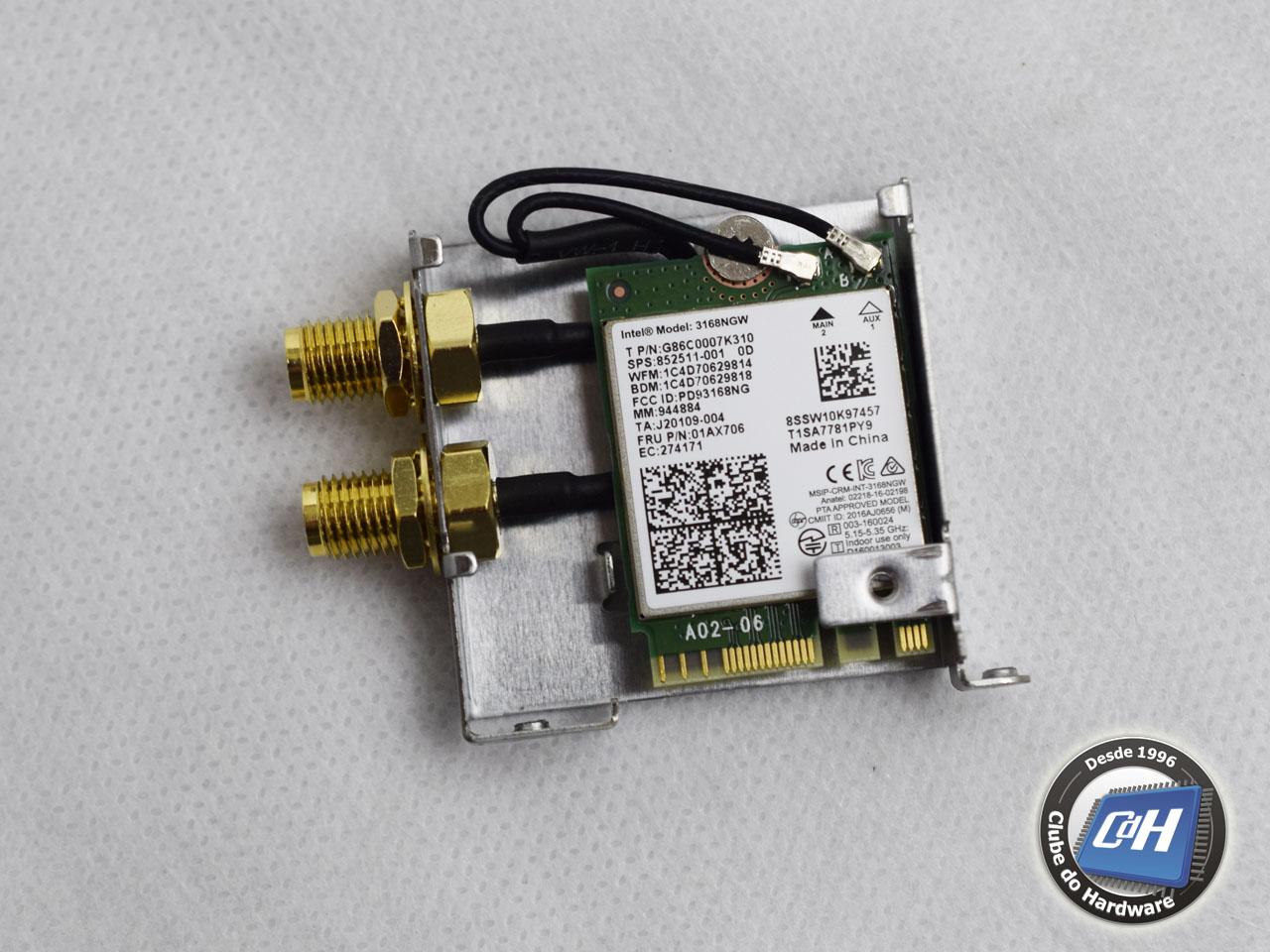

A X399 Taichi vem ainda com uma interface de rede sem fio padrão IEEE802.11ac 2x2, instalada em um módulo no painel traseiro da placa-mãe. A Figura 6 mostra este módulo, aberto, revelando a placa M.2 Intel 3168NGW onde fica a interface. Este módulo também suporta Bluetooth 4.2.
Figura 6: placa Wi-Fi

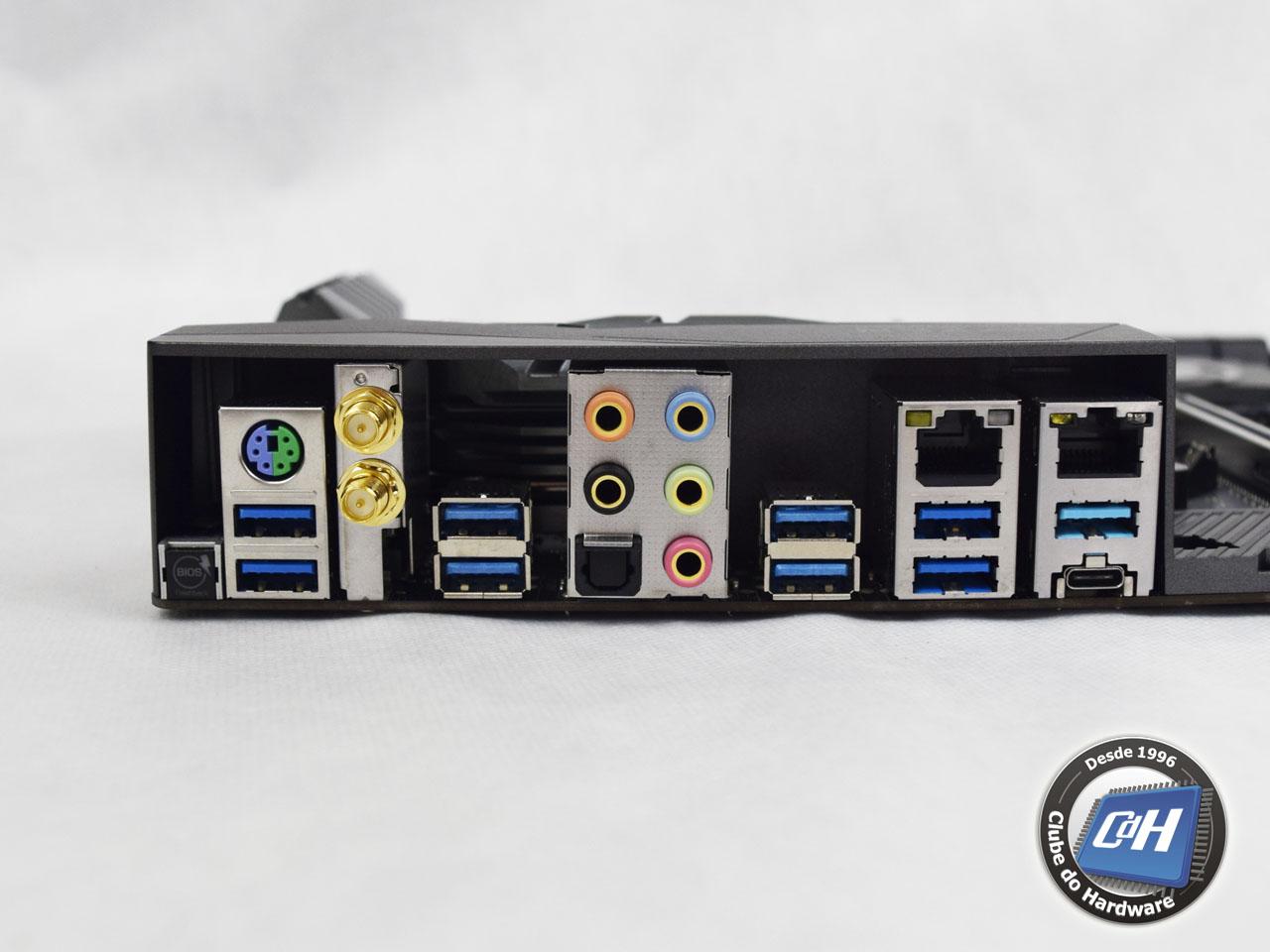

Na Figura 11 podemos ver o painel traseiro da placa-mãe, com o botão "BIOS Flashback" , conector PS/2 compartilhado para mouse ou teclado, oito portas USB 3.0, conectores para as antenas para rede sem fio, uma saída SPDIF óptica, os conectores de áudio analógico, duas portas Gigabit Ethernet e as duas portas USB 3.1 (uma tipo A e uma tipo C).
Figura 7: painel traseiro da placa-mãe
