Periféricos on-board
O chipset AMD X470 é uma solução de chip único. Ele oferece oito portas SATA-600, suportando RAID (0, 1 e 10). A X470 AORUS GAMING 7 WIFI traz seis destas portas.
As portas SATA são instaladas na borda da placa-mãe, conforme podemos ver na Figura 6, rotacionadas em 90 graus, de forma que não sejam bloqueadas por placas de vídeo.

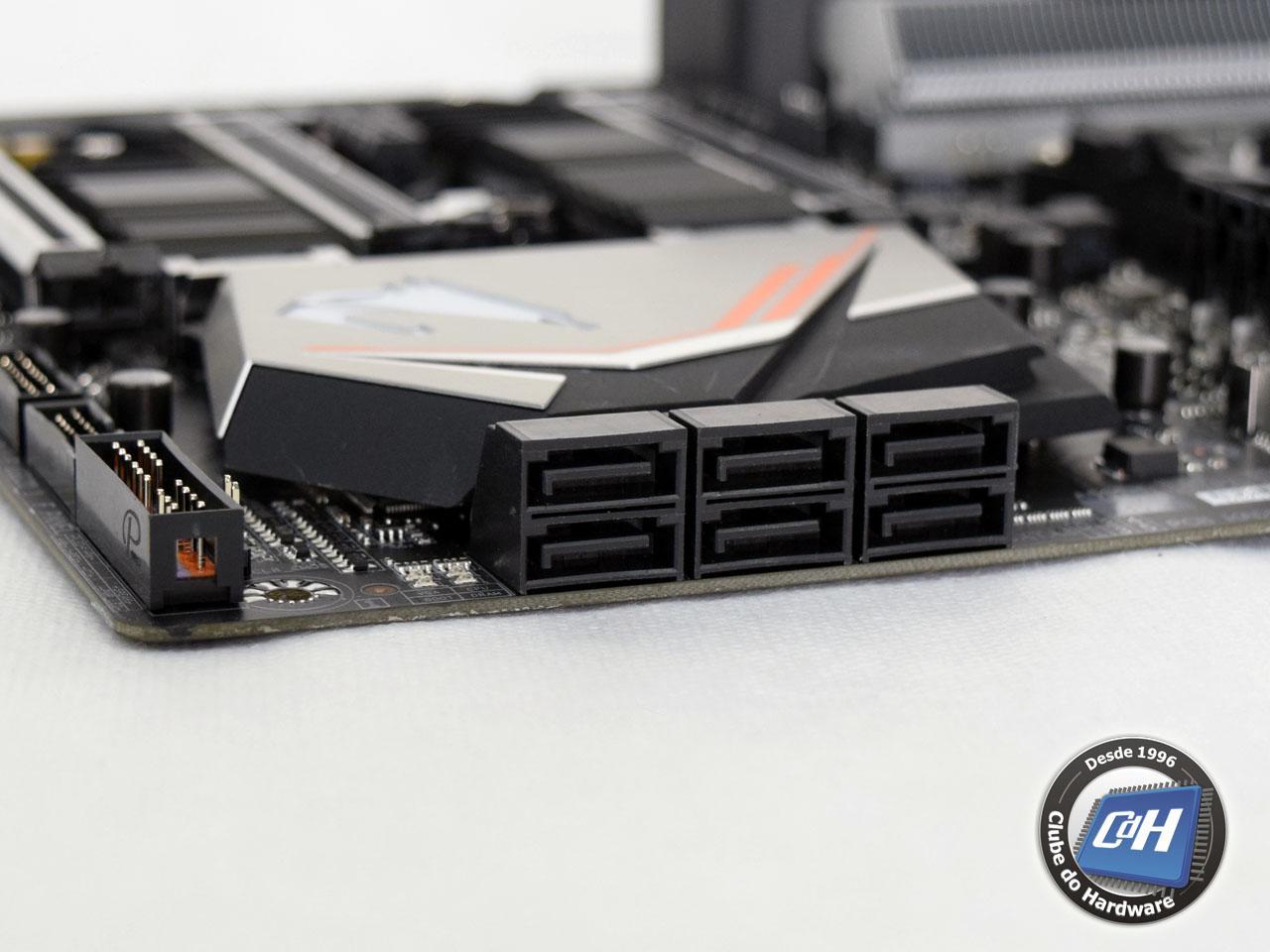

Figura 6: as seis portas SATA-600 controladas pelo chipset
O chipset AMD X370 suporta seis portas USB 2.0, seis portas USB 3.0 (também chamadas de USB 3.1 Geração 1) e duas portas USB 3.1 Geração 2. Há ainda quatro portas USB 3.0 controladas diretamente pelo processador.
A Gigabyte X470 AORUS GAMING 7 WIFI oferece seis portas USB 2.0, duas no painel traseiro e quatro disponíveis através de dois conectores localizados na placa-mãe. Ela também oferece dez portas USB 3.0, seis no painel traseiro da placa-mãe e quatro disponíveis através de dois conectores na placa-mãe. Ainda há três portas USB 3.1, duas no painel traseiro (uma tipo A e uma tipo C) controladas por um chip ASMedia ASM1143 e uma disponível através de um conector na placa-mãe (controlada pelo chipset).
Duas das portas USB 3.0 do painel traseiro são de baixo ruído, destinadas preferencialmente a dispositivos de áudio.
A Gigabyte X470 AORUS GAMING 7 WIFI não suporta portas FireWire nem Thunderbolt.
Esta placa-mãe traz um circuito de áudio topo de linha. Ela utiliza um codec Realtek ALC1220-VB, que fornece áudio 7.1 com relação sinal/ruído de 120 dBA nas saídas analógicas, até 114 dB para as entradas analógicas, resolução de 32 bits e taxa de amostragem de 192 kHz. Toda a seção de áudio é fisicamente separada dos outros circuitos, o que reduz a interferência e ajuda o circuito de áudio a atingir suas relações sinal/ruído nominais. Os capacitores desse circuito são modelos específicos para áudio dos fabricantes Nichicon e WIMA. As saídas de áudio são independentes e usam conectores banhados a ouro, e a placa-mãe também vem com saídas de áudio SPDIF óptica.
O circuito de áudio da X470 AORUS GAMING 7 WIFI também utiliza um codec ESS SABRE ESS9018Q2C para fones de ouvido. A Figura 7 mostra a seção de áudio da placa-mãe, com a cobertura plástica removida.
Figura 7: circuito de áudio da placa-mãe
A placa-mãe analisada tem uma porta Gigabit Ethernet controlada por um chip Intel i211AT.
Na Figura 6 podemos ver o painel traseiro da placa-mãe, com um botão "clear CMOS" e um botão liga/desliga, os conectores para antenas de rede sem fio, quatro portas USB 3.0, duas portas USB 3.1 (uma tipo A e uma tipo C), uma porta Gigabit Ethernet, duas portas USB 2.0, duas portas USB 3.0 de baixo ruído (amarelas), saída SPDIF e conectores de áudio analógico.
Note que esta placa-mãe não possui saídas de vídeo, de forma que se você utilizar um dos processadores soquete AM4 com vídeo integrado, este recurso não estará disponível.
Também é possível notar que a Gigabyte X470 AORUS GAMING 7 WIFI vem com o espelho traseiro acoplado à placa-mãe.

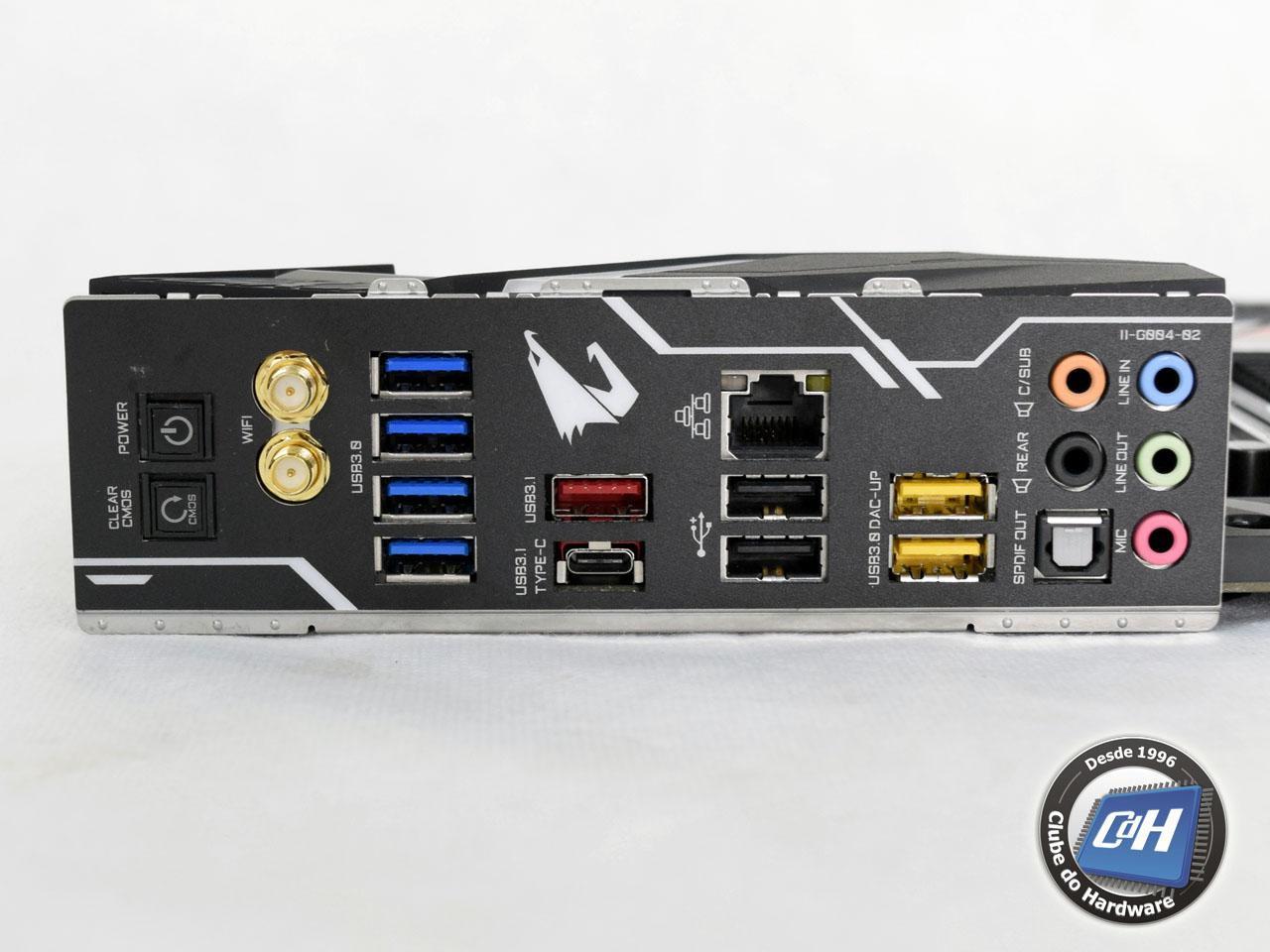

Figura 8: painel traseiro da placa-mãe
