Instalação
Na Figura 9 mostramos o conteúdo completo dos três pacotes que acompanham o cooler: um com as ferragens para instalação em processadores AMD, outro com o material para usar com processadores Intel soquete LGA775, e outro com as peças comuns às duas instalações. Como você pode ver, nos dois tipos de soquete compatível o que muda é o formato da placa que vai por baixo da placa-mãe e dos clipes que ficam por cima.
Figura 9: Material de fixação.
Para instalar o cooler você deve prender à placa-mãe o respectivo suporte e fixar à base do cooler as abas mostradas na Figura 10, da mesma forma que ocorre no modelo NH-U12P.
Figura 10: Abas presas na base.
Antes de instalar a ventoinha é recomendável colocar as duas tiras adesivas de silicone que acompanham o cooler e que ajudam a absorver a vibração da ventoinha, reduzindo o seu ruído.
Figura 11: Tiras de silicone.
Na Figura 12 você pode ver como fica o NH-C12P com a ventoinha instalada. Para instalá-lo no gabinete, porém, é necessário remover a ventoinha para que seja possível apertar os dois parafusos que fixam o cooler ao suporte previamente instalado na placa-mãe.
Figura 12: Ventoinha instalada.

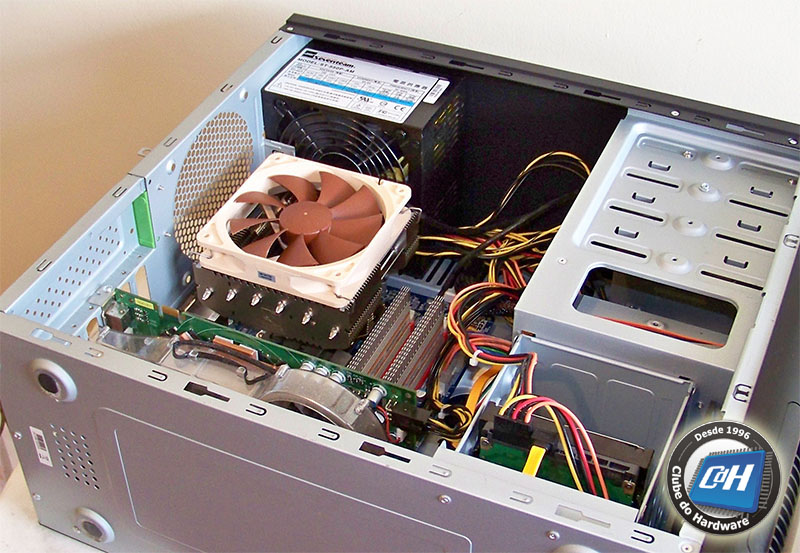

Na Figura 13 você pode ver como ele fica dentro de nosso gabinete. Apesar de ser mais baixo que o U12P, ele é um cooler grande, cabendo em gabinetes "normais" mas não em gabinetes muito estreitos.
Figura 13: Instalado no gabinete.
