Qual é a Melhor Posição Para Instalar um Cooler Tipo Torre?

Tinha essa dúvida há bastante tempo. Cheguei mesmo a fazer um teste-meia-boca e saí com a impressão de que a ventoinha do lado das memórias, soprando na direção do painel traseiro, foi mais eficiente. Como palpite não é certeza alguma continuei em dúvida.

Muito bom ver a questão analisada por profissionais.

O teste será muito útil, muitos usuários do fórum possuem essa mesma dúvida, e recomendações vazias em nada acrescentam a nossa comunidade, é sempre bom ter dados conclusivos.

Até já tinha ideia desse fato, mas não imaginei que a diferença fosse tão gritante, a única observação a se fazer é que nos testes é usada apenas uma Fan frontal, sendo assim acredito que o resultado possa variar bastante em gabinetes que possuam Fans nos painéis frontal e/ou superior onde a melhor posição para o cooler dependerá da posição das fans.

Fan no painel superior = Cooler voltado para o painel superior

Fan no painel traseiro = Cooler Voltado para o painel traseiro

Claro isso é apenas uma suposição.

Parabéns a equipe pela matéria.

Abraço

Muito legal esse teste, mas bem que poderiam repetir usando um gabinete que possui a fonte na parte de cima.... eu falo isso, porque ainda existem esse tipo de gabinete a venda, e normalmente são mais baratos...

Resultado super curioso, aqui na horizontal é 2 graus melhor que na vertical, com o gabinete aberto.

As possibilidades são infinitas, e é sensato supor que em condições diferentes o resultado possa ser diferente. Vamos tentar fazer mais testes desse tipo.

Poderiam realizar este teste a cada cooler que será testado futuramente.

Minha experiência com meu novo cooler da MyMax mostra que a exaustão para cima melhorou a temperatura da placa de vídeo em 1ºC, mas piorou a do processador quando comparado a posição tradicional. Acho que a placa de vídeo influência muito. A HD 7950 com overclock de 1050/1500 stock esquenta muito. Para ter uma ideia ela chegou a 90ºC sem cooler lateral. Com cooler ela estaciouna em 85º e na configuração com cooler exaustando um pouco da parte traseira da placa fica em 84ºC.

As possibilidades são infinitas, e é sensato supor que em condições diferentes o resultado possa ser diferente. Vamos tentar fazer mais testes desse tipo.

Ótimo teste, Rafael. Parabéns!

Fico no aguardo de mais testes para tirar algumas dúvidas a mais.

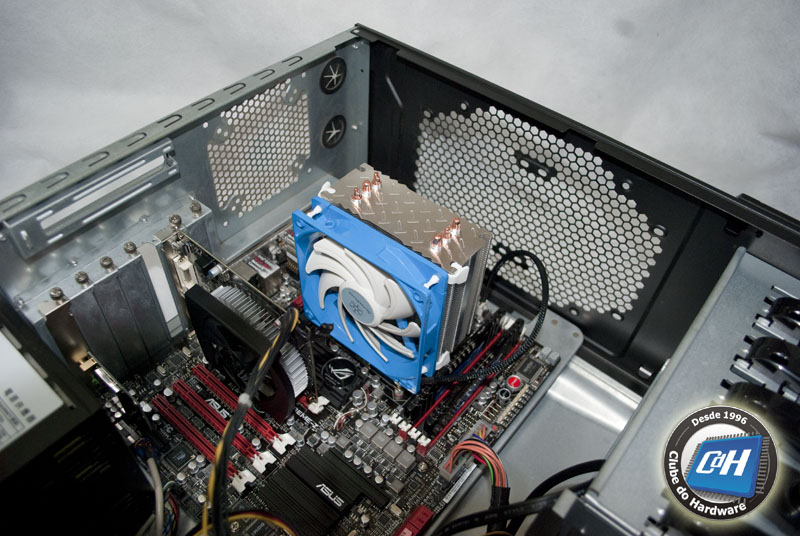

Bom, ao trocar a posição do cooler, de modo que a ventoinha soprasse o ar para a parte de cima do gabinete, notei apenas uma leva piora nas temperaturas do processador, mas não melhorou as temperaturas da VGA. Pelo que me parece, essa configuração funcionaria melhor em gabinetes mais espaçosos, como o HAF utilizado no teste. No meu caso, é um gabinete mais "apertado" e com a ventoinha na horizontal ela fica muito próxima da placa de vídeo, coisa de uns 2 cm de distância (no máximo), e a impressão que tive foi que ela não puxava muito ar frio...

O teste será muito útil, muitos usuários do fórum possuem essa mesma dúvida, e recomendações vazias em nada acrescentam a nossa comunidade, é sempre bom ter dados conclusivos.

Até já tinha ideia desse fato, mas não imaginei que a diferença fosse tão gritante, a única observação a se fazer é que nos testes é usada apenas uma Fan frontal, sendo assim acredito que o resultado possa variar bastante em gabinetes que possuam Fans nos painéis frontal e/ou superior onde a melhor posição para o cooler dependerá da posição das fans.

Fan no painel superior = Cooler voltado para o painel superior

Fan no painel traseiro = Cooler Voltado para o painel traseiro

Claro isso é apenas uma suposição.

Parabéns a equipe pela matéria.

Abraço

Também fiquei com a mesma impressão que você!

Seria interessante se tivesse outro teste, mas com uma VGA Top, como GTX670 para cima ou HD7950 pra cima, e elas não fossem com o cooler stock, já que esses cooler tende a soprar o ar quente para fora.

O teste foi com uma GTX650, da qual é bastante fria.

Esse teste (como em todos os outros) foi feito com um Intel, mas no caso dos AMD, é possível instalar o cooler na posição alternativa ?

Esse teste (como em todos os outros) foi feito com um Intel, mas no caso dos AMD, é possível instalar o cooler na posição alternativa ?

Alguns modelos possuem essa alternativa, como exemplo meu Hyper Tx3, que possui ranhuras cruzadas na base, possibilitando a utilização do cooler em ambas as posições, já em outros coolers não sei dizer se existe este mesmo recurso.

Abraço

Se o cara tiver usando uma VGA curta e uma mobo que o slot pci-ex X16 seja o segundo e permita tanta distancia entre cooler e placa de vídeo, vai ter a mesma situação do teste.

Mas queria ver um teste em uma VGA longa, placas-mãe que não permitem tanta distância entre VGA e cooler, cooler com dissipador mais grosso, etc..., pra ver se a conclusão será a mesma.

[...]no caso dos AMD, é possível instalar o cooler na posição alternativa ?

No meu velho Phenom II, uso um cooler Master Hyper 212 Plus que pode ter sua base posicionada em qualquer sentido. Como suspeitei desde o princípio, pela natural subida do ar quente, sempre usei no PC atual a posição atestada pelo Rafael, que nos entregou de bandeja os resultados. Muito bom!

Eu adoraria realizar testes com meu kit, mas levei baile para instalar meu cooler (Corsair A50), então ele ficará bem aonde está.

Ai pessoal seria interessante utilizar outros dois dados:

1 - Placas de vídeo mais longas e que dissipem mais calor em duas situações = rodando no máximo e quando esta em repouso;

2 - Testar a influencia da distancia entre o cooler para CPU, com fluxo para cima, da placa de vídeo - quando a VGA mais próxima do cooler ou quando a VGA mais próxima da fonte de energia.

Aguardo o teste para saber se mudo a posição do meu V6GT ou se deixo ele como esta.

alguem poderia botar umas fotos mostrando as melhores posições? queria ver como ficaria com fotos.

Esse teste (como em todos os outros) foi feito com um Intel, mas no caso dos AMD, é possível instalar o cooler na posição alternativa ?

Pelo menos o Cooler Master V6 (e o V6GT) sim, aliás, o manual só cita as duas possibilidades utilizando processadores AMD.

Estive observando (e sentindo) como é a exaustão do ar logo atrás do cooler, me veio um pensamento a respeito desta questão:

O cooler na posição tradicional normalmente fica com os heatpipes na posição vertical, desta forma, quando o líquido evapora, esse vapor tende a subir, transportando a maior parte do calor para a parte de cima do dissipador.

Já com o cooler na posição alternativa, os heatpipes ficam na horizontal, fazendo assim que o vapor se espalhe por todo o heatpipe, transportando o calor aos dois lados do dissipador.

O porém vem quando se tem uma placa de vídeo mais robusta e que gera maior calor: o cooler na vertical irá sugar boa parte do calor gerado na VGA, inclusive o que é transmitido pela placa de circuito que também se aquece junto com o processador.

As observações que fiz foram estas: com o processador em plena carga e a vga leve, sai mais ar quente na parte superior do fan instalado na traseira do gabinete;

Já com a CPU leve e a VGA em carga, a situação se inverte.

Ainda não testei o cooler na posição alternativa, mas levei em consideração o que se aprende nas aulas de física!

O cooler na posição tradicional normalmente fica com os heatpipes na posição vertical, desta forma, quando o líquido evapora, esse vapor tende a subir, transportando a maior parte do calor para a parte de cima do dissipador.

Já com o cooler na posição vertical, os heatpipes ficam na horizontal, fazendo assim que o vapor se espalhe por todo o heatpipe, transportando o calor aos dois lados do dissipador.



Na verdade o cooler não muda de posição, ele sempre permanecerá na horizontal, a não ser claro que você deite o gabinete, fazendo assim com que o cooler fique na vertical, o que muda é a direção da fan, (painel traseiro ou superior do gabinete).

Me perdoem pela pergunta mais sinceramente não entendi, não consigo materializar essa imagem, da maneira correta de se instalar o cooler, atualmente uso o meu t2 blizard como a figura 02, alguém pode me dar uma luz sobre como ficaria no gabinete a instalação da Ventoinha do lado da placa de vídeo, placa-mãe na vertical.

3 horas atrás, Rafael Coelho disse:

Exatamente como na Figura 2... Nela, a ventoinha está do lado "da placa de vídeo".

Rafael obrigado. Atualmente utilizo como na figura 02 com o cooler ventilando no sentido da placa de video, uma duvida, meus dois exaustores na parte superior podem atrapalhar o cooler nessa posição? outra coisa, se eu pegar outra fan, como a que ja vem no cooler e colocar do outro lado do cooler jogando o ar na direção que o cooler principal ja esta funcionando, pode ajudar no resfriamento?
