Resitor de 5 cores

[guilherme.90]

queimo resistor de 5 cores da minha tv apos uma alta tensão gerada por um trovao

as cores sao o seguinte laranja, laranja, prata, dourado e preto tentando achar calculadora mais nenhuma bate as cores pra chegar ao valor

imagem com a foto (desculpa qualidade da imagem mais tirada de celular e tenso )

http://imageshack.us/photo/my-images/841/imagemtrh.png/

[JRtobe]

0,33 ohms, de precisão.

[LEOPUENA]

Tem certeza que a terceira cor é prata?? Nunca vi nada parecido. E por outra 0,33 --> laranja, laranja, prata, preto.

[mroberto98]

Tem certeza q a terceira cor é prata?

Se for branco (Pois ta parecendo) esse resistor é de 33,9ohms com precisão de 1%...

e a cor dourada daria 3,3ohms não 0,33ohms... (se fosse de 4 faixas..)

[ricardospimentel]

E aí "mroberto". beleza? Eu tô achando que a cor do anel do "guilherme.90" é prateado mesmo. Hehê!

Seria bacana mesmo que nosso colega pudesse tirar uma foto mais precisa se utilizando da função macro de uma câmera ou mesmo com uma câmera comum a uma distância onde haja nitidez na imagem, se possível com um fundo branco puro pra distinguir melhor as cores e desfazer de vez esse impasse aí criado.

Existem no mercado alguns resístores chineses (de boa qualidade) com a última cor preta e indicam que possui 0,5W de potência.

Eu tenho aqui uns de 180K com essa faixinha preta no final. No multímetro se comprova seu valor, apenas não atestei sua potência, mas acho que é isso mémo.

[silvio.a.s]

Posta o modelo da tv e a numeração dele na placa, aí fica mais fácil saber que resistor é.

[guilherme.90]

resolvi o problema obrigado era cinza a cor e q tava brilhando tanto mais era cinza mesmo, era o de 0,33 mesmo troquei tv ligou novamente.

obrigado a todos

[ricardospimentel]

Ô "guilherme.90". Que bom que resolveste teu problema, mas se o resistor era de 0,33R a 0,5W, sua cor após os laranjas não era cinza e sim prata. Pois se fosse de cor cinza mesmo, seu valor seria de 3.300.000.000 Ohms, ou seja, 3.3 GigaOhms!!!

[LEOPUENA]

Ô "guilherme.90". Que bom que resolveste teu problema, mas se o resistor era de 0,33R a 0,5W, sua cor após os laranjas não era cinza e sim prata. Pois se fosse de cor cinza mesmo, seu valor seria de 3.300.000.000 Ohms, ou seja, 3.3 GigaOhms!!!

Talvez não tanto. larranja,laranja,cinzento,dourado,preto --> 3,3,8,0,1,0% --> 33,8 Ohm

[Bastassim]

Aqui podem marcar as corese ver.

http://www.hobby-hour.com/electronics/resistor_color_code.php

[mroberto98]

resolvi o problema obrigado era cinza a cor e q tava brilhando tanto mais era cinza mesmo, era o de 0,33 mesmo troquei tv ligou novamente.

obrigado a todos

Tão falando ai que a terceira cor é o multiplicador... Tá errado!

Esse não é um resistor de 4 faixas pra ser o multiplicador... e também não é um de 6 faixas, o ultimo anel não é a potencia e sim a precisão do valor.

se era laranja, laranja, cinza, dourado e preto, então esse resistor é de 33,8ohms 1% de tolerancia.

[JRtobe]

É 0,33 ohms sim, mas é um resistor comum e não é de precisão como falei lá em cima, pois a quanta faixa é dourada, e dourada é 5%. os de precisão que conheço tem a faixa marrom ou roxo (1% de tolerância).

[ricardospimentel]

Oi "Leopuena", leia novamente as nossas mensagens e note que estais um pouco enganado.

Quanto a essa faixinha preta no final, li uma vez em algum lugar há algum tempo que ela significava que o resistor possuiria 500mW, mas ao que parece isso não é bem assim. Está mais parecendo que os chineses querem é dominar o mundo começando o processo através dos componentes discretos e os fabricam como bem entendem. Não há uma norma para esta última faixa, se a empresa decide por a cor branca pra sinalizar esses 500mW, assim ela faz. Como a "Vishay BE Components" que é vendida pela Farnell.

Quando o resistor apresentar 1% de precisão, sua última faixa será marrom e a terceira e quarta faixas jamais serão prateadas ou douradas.

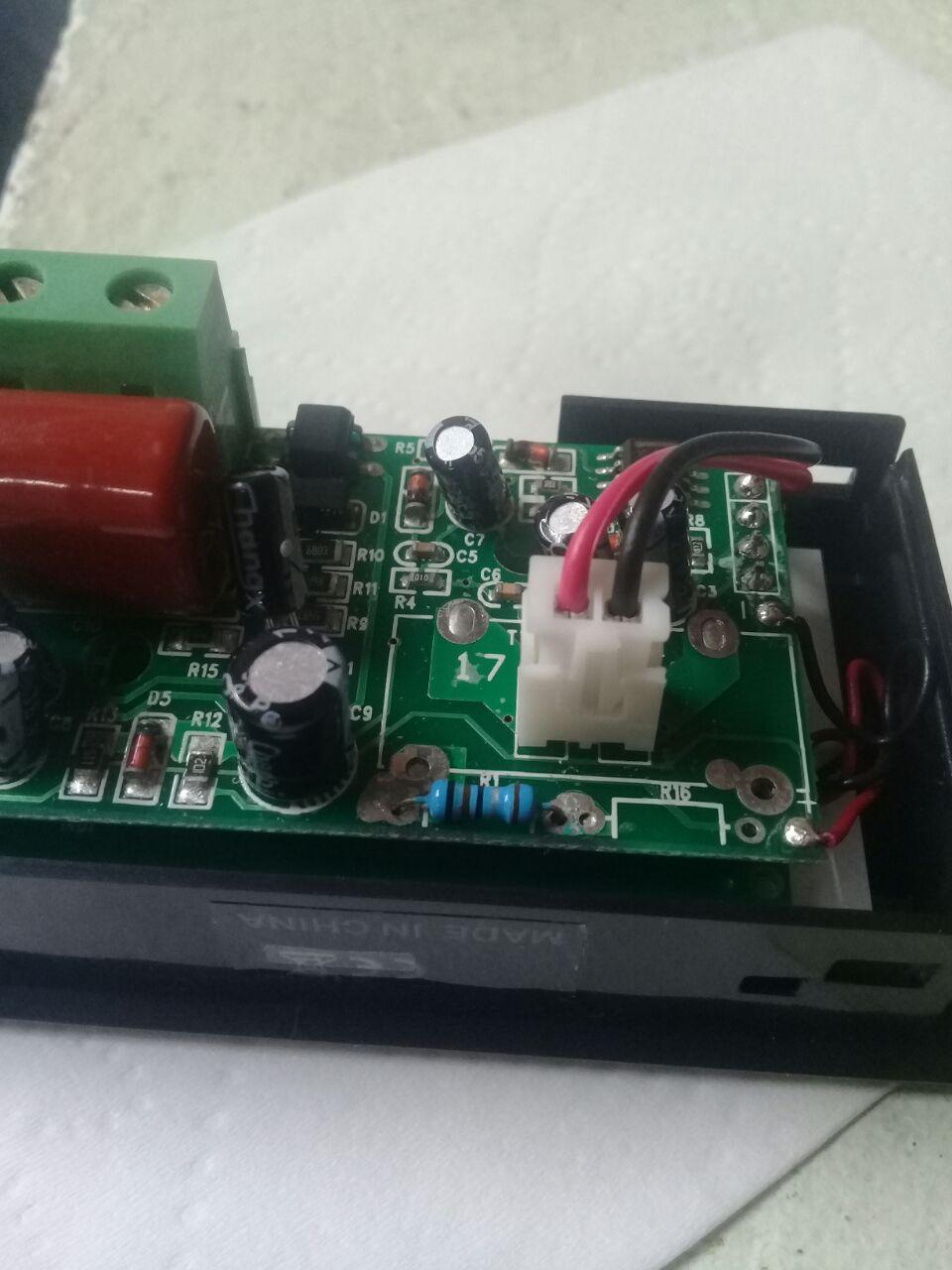

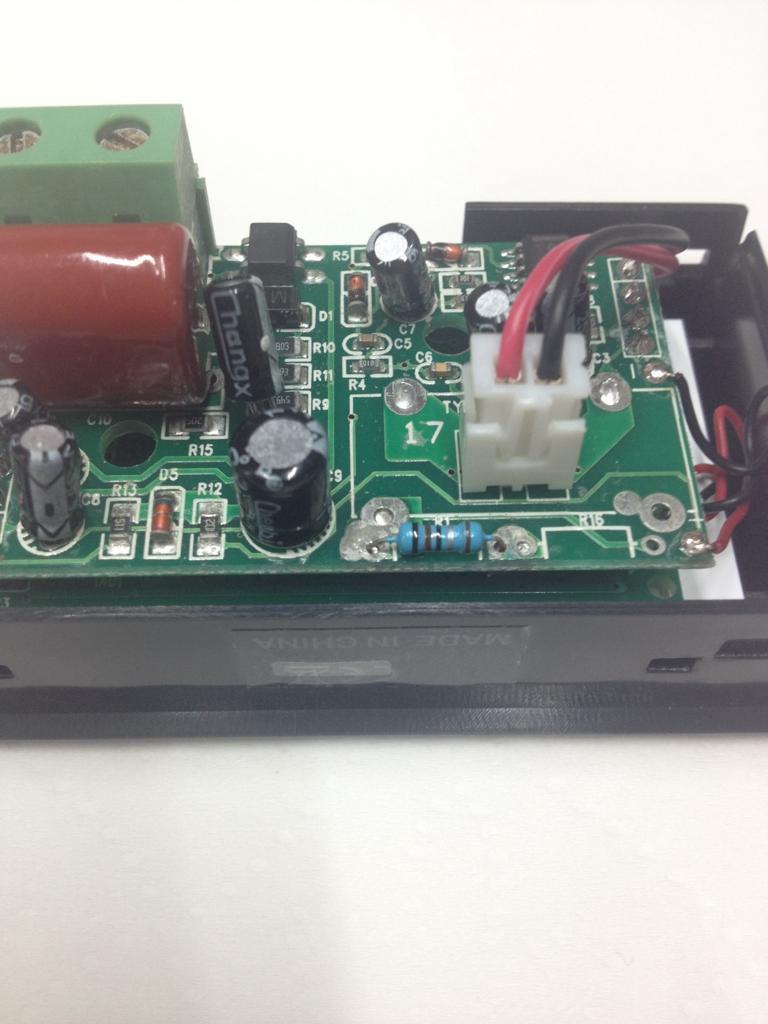

Esse aqui é de um vendedor do ML. (Vejam logo, pois essa foto não durará muito):

Esses próximos são da Farnell:

Um de filme a 330mW

...outro de 500mW:

[mroberto98]

É 0,33 ohms sim, mas é um resistor comum e não é de precisão como falei lá em cima, pois a quanta faixa é dourada, e dourada é 5%. os de precisão que conheço tem a faixa marrom ou roxo (1% de tolerância).

Um resistor de precisão de 0,1% é roxo na 5º faixa! (no caso de um resistor de 5 faixas)

A diferença de um resistor de 4 para 5 faixas não é porque o de 5 faixas especifica a potencia .

no de 4 faixas você só tem 2 algarismo.. no de 5 faixas você tem 3..

Se o resistor for laranja, laranja, cinza, dourado e preto. Primeiro que na ultima faixa não pode ser preto!

esse resistor é de 33,8 ohms. A tolerancia quem indica é a 5º faixa e não a 4º, mas nesse caso não pode ser preto!

se a 5º faixa fosse violeta seria de 0,1% de tolerancia..

[JRtobe]

Um resistor de precisão de 0,1% é roxo na 5º faixa! (no caso de um resistor de 5 faixas)

A diferença de um resistor de 4 para 5 faixas não é porque o de 5 faixas especifica a potencia .

no de 4 faixas você só tem 2 algarismo.. no de 5 faixas você tem 3..

Se o resistor for laranja, laranja, cinza, dourado e preto. Primeiro que na ultima faixa não pode ser preto!

esse resistor é de 33,8 ohms. A tolerancia quem indica é a 5º faixa e não a 4º, mas nesse caso não pode ser preto!

se a 5º faixa fosse violeta seria de 0,1% de tolerancia..

Me indique um lugar que venda ou um aparelho de tv que use um resistor de 33,8 ohms!

[mroberto98]

Me indique um lugar que venda ou um aparelho de tv que use um resistor de 33,8 ohms!

Você conhece as séries de resistores?

Série E48, E96, E192..??

Resistores de 5 faixas podem ter valores do tipo: 309ohms, 673ohms etc..

Nem o de 6 faixas a ultima faixa não significa potencia!!! a 6º faixa significa o coeficiente de temperatura..

Se o resistor é chines, pirata... etc... Ai é bem diferente... Pois esses componentes os fabricantes fazem o que querem..

[KlebeCosta]

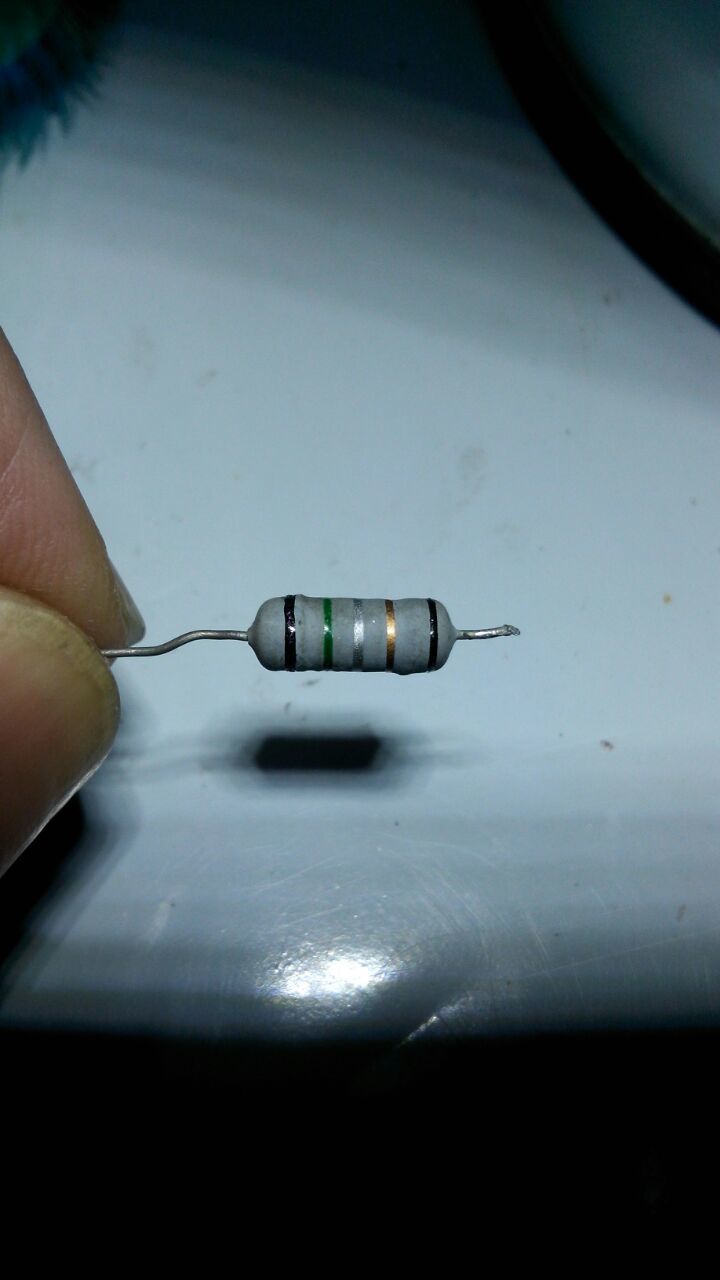

Caros amigos, estou com um resistor de uma Carregador de bateria automotivo queimado que não consigo encontrar em lugar nenhum. Se puderem me ajudar a encontrar ele ou um que possa substitui-lo. As cores são:

1ª faixa = preto

2ª faixa = verde

3ª faixa = prata

4ª faixa = ouro

5ª faixa = preto



vou colocar a foto pra ajudar.

abraços



[Renato.88]

Essa primeira faixa não parece ser preto, parece ser violeta. Até porque não existe resistor começando com preto.

Se eu estiver certo é um resistor de 0,75 ohm.

[J.K.]

Boa noite meus caros,

Poderiam confirmar se estou correto na identificação deste resistor: Preto Marrom Preto Prata Marrom = 0,1Ω 1%, é isso?

Grato.

[.if]

Provavelmente estás certo. Meça com multímetro na menor escala de resistência. Primeiro dê curto nas ponteiras e espere estabilizar. Anote. Depois coloque no resistor e verifique que oscila entre 0 e 0,1 a+ do que anotou.
