Ligação dos fios da bobina de um ventilador

chaves j · 11 de janeiro de 2015

Um amigo me trouxe um ventilaor com os fios da bobina arebentado, os fio da velocidade do motor tambem estão arrebentado e o capacitor, eu precisaria um esquema para me ligar esses fios de novo no lugar certo se alguem poder me ajudar eu agradeço.

Pinhed · 11 de janeiro de 2015

Olá, posta a marca e o modelo pra ver temos mais opções para lhe ajudar.

cesardelta1 · 11 de janeiro de 2015

Se você postar foto eu te digo como ligar

chaves j · 13 de janeiro de 2015

Esta são as imagens

.if · 13 de janeiro de 2015

tudo bem... Creio que isso pode forçar um pouco a intuição dos nossos amigos. Acho que você pode (e deve) fazer mais que isso. Que tal se separasse os fios, medisse as resistências, identificasse e colocasse as informações nas fotos? Pode ajudar a te ajudar. Ajudei?

cesardelta1 · 13 de janeiro de 2015

Caramba! eu achei que você estava falando de um ventilador de teto.

Sinto muito, não conseguirei te ajudar com esse.

Desculpe.

edcronos · 13 de janeiro de 2015

se eu não me engano
deve medir com um multímetro na faixa de resistência mais baixa,

o fio que tiver a resistência mais alta para os outros é o comum
e cada um dos outros é a derivação de velocidade

tem o capacitor de partida, que tem que ver

http://feralima2010.blogspot.com.br/2012/01/reparo-de-ventilador-ii-melhorar-o.html

http://comandoseletricosii.blogspot.com.br/2013_09_01_archive.html

http://eletronico01.blogspot.com.br/2011/08/motor-eletricos.html

Pinhed · 13 de janeiro de 2015

Boa.

Primeiro passo é tentar reparar a bobina o capacitor é fácil de encontrar, entre 2 e 4 uF por 300 ou 400 VAC.

Vai gastar um tempinho aí no reparo e procura das peças. A chave que você se refere, posta a foto, talvez seja um potenciometro linear.

edcronos · 14 de janeiro de 2015

no caso dele não parece ter avaria no enrolamento,( ou foi recentemente enrolado )
o bom seria saber a marca e o modelo para tentar encontra fotos ou o esquema eletrico, ou até mesmo se alguem tiver um igual tirar uma foto das ligações.

Kellvinn · 30 de janeiro de 2016

Em 13/01/2015 às 21:57, Pinhed disse:

Boa.

Primeiro passo é tentar reparar a bobina o capacitor é fácil de encontrar, entre 2 e 4 uF por 300 ou 400 VAC.

Vai gastar um tempinho aí no reparo e procura das peças. A chave que você se refere, posta a foto, talvez seja um potenciometro linear.

Oi eu também to com o mesmo problema que ele meu ventilador é um de parede da marca ventsol e se puderem me ajudar posso mandar fotos também mais já agradeço deis de já...

Adilio Santos · 14 de julho de 2016

ola tenho um ventilador arno turbo silencioso que tem uns fios das cores vermelho,branco,preto,azul qual é o positivo e negativo como eu faço para ele funcionar normal ????

Lourival Ferreira Gomes Gomes · 26 de julho de 2016

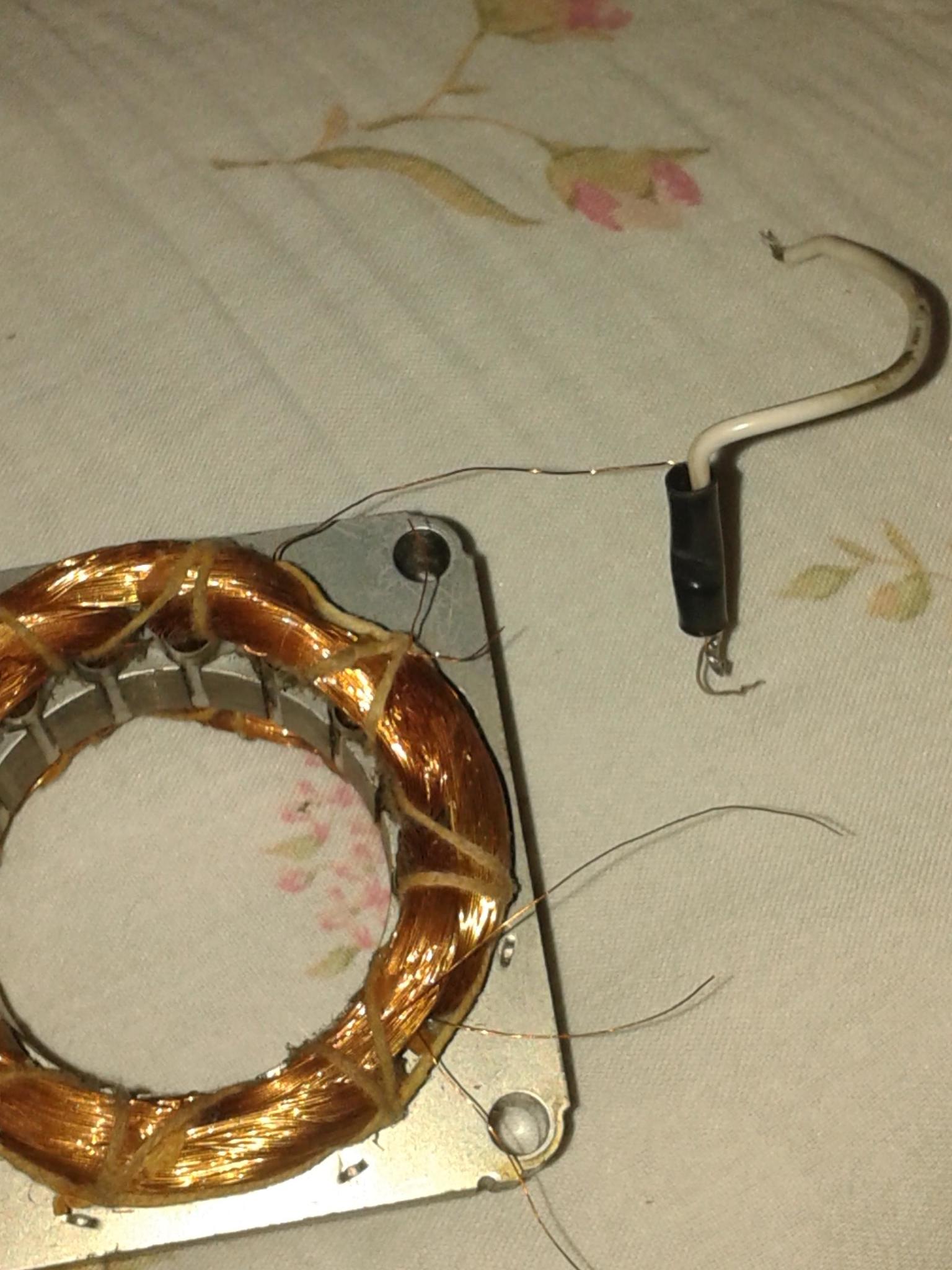

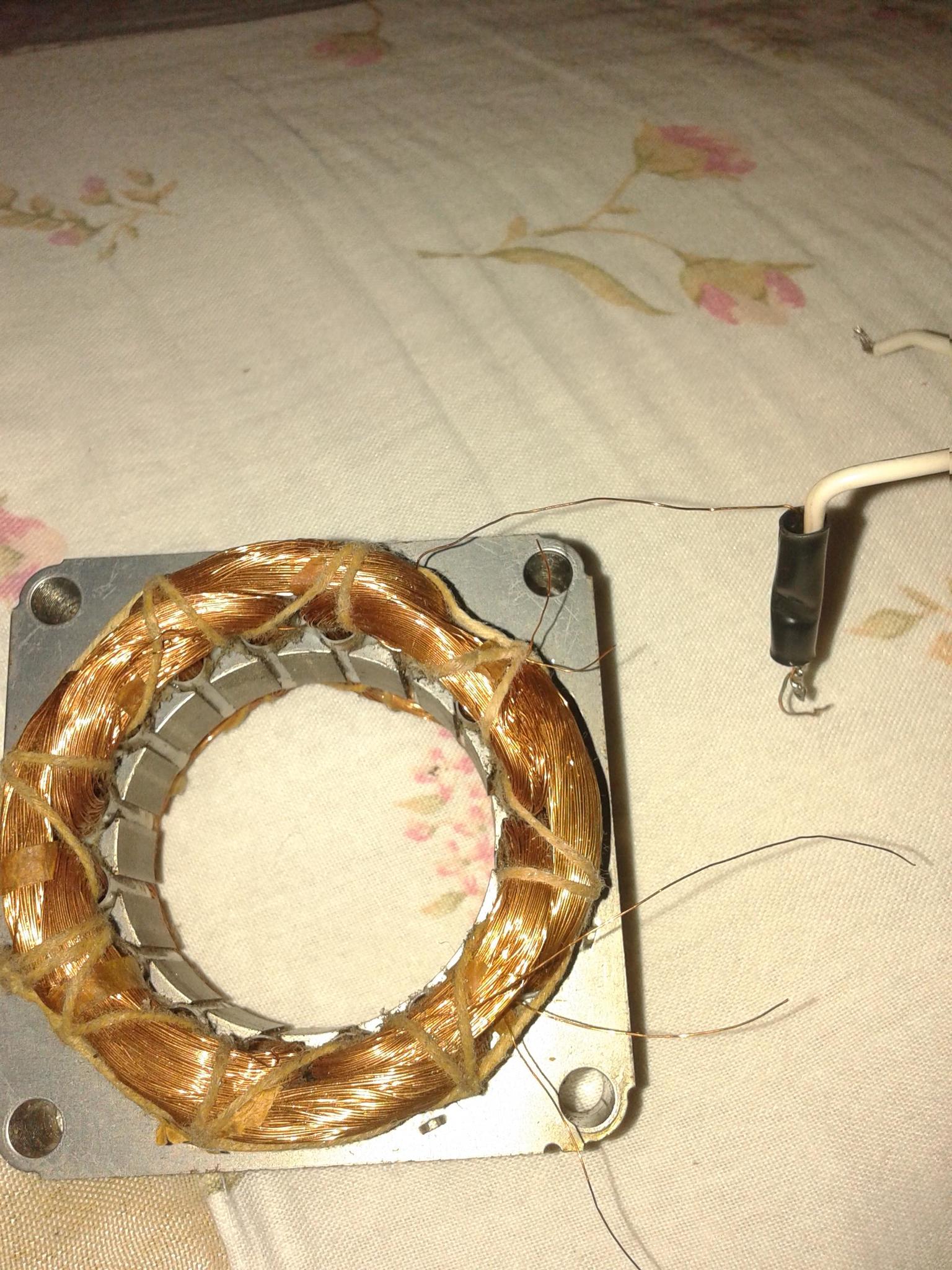

tenho um ventilador com os fios da bobina arebentado, os fio da velocidade do motor tambem estão arrebentado e o capacitor, eu precisaria um esquema para me ligar esses fios de novo no lugar certo se alguem poder me ajudar eu agradeço.
