Posts recomendados

Postado

Gente quero reaproveitar uns sensores que tenho aqui em casa pra acionar lampadas, o detalhe é que não sei se é sensor de movimento, presença,  ou infravermelho, e no google achei esquemas de ligação com 3 fios mas esse tem 4 fios .



alguem tem alguma ideia?

O sensor que tenho é o IVP 3000 PET da intelbras.

Ele tem  fios amarelo,  vermelho, preto, e verde.


  • Curtir 2
Postado

Eu já usei sensores desse pra ligar lâmpadas, são sensores de movimento.

Precisa de um circuito a parte pra funcionar em 110V, pois são 24V.

Na placa tem algo escrito próximo aos fios, mas geralmente preto é negativo, vermelho é positivo, verde e amarelo são contatos de um relé NF.

  • Curtir 2
Postado

Demontei um dos sensores, e dentro tem bornes de ligações,  la tava marcado os 12 v, liguei na fonte e funcionou, mas os fios verde e amarelo não tinha sinal , então depois de alguns teste liguei o verde em 12+ e bingo,  sai 12v pelo fio amarelo quando detctado movimento.



Então para acionar lampadas precisarei de fonte 12v e reles pra fazer o acionamento das lâmpadas.



Então dúvidas sanadas, e o tópico pode ser fechado.



Obrigado @Mestre88@Isadora Ferraz  pela ajuda mais uma vez.

  • Curtir 1
Postado

@Jaime Francisco da Silva Se achar interessante, aí está o circuito que fiz par aproveitar um sensor desse aqui em casa.

Fiz uma fonte sem transformador e coloquei junto um temporizador de 1 minuto, pois o meu sensor de alarme tinha tempo de apenas 3 segundos. Isso evita que a lâmpada fique piscando enquanto a gente passa próximo do sensor.

Aí está o esquema, bem simples transistorizado. Fiz um pequena PCI que ficou dentro da caixinha da parede, esses sensores também funcionam em 24V, pois tem um regulador 7805:


Meu sensor era de contato NF. Ele desliga toda vez que passa na frente dele, daí o porque dos componentes Q3, R6 e R7, servem para inverter o sinal. Se o seu sensor for NA não precisa destes componentes, basta ligar o fio verde diretamente a C3.

  • Curtir 2
  • 4 meses depois...
Postado

Olá Jaime. sou técnico em sistemas de segurança e administro uma empresa de serviços de manutenção nesses sistemas. A foto que postou é de sensor interno, portanto não poderá usar em áreas abertas, semi-abertas ou de alta humidadade. E sim. você poderá utilizá-lo para acender lâmpadas. Mas será necessário adquirir um relè separadamente porque o sensor funciona com 12Volts. Se colocar na rede 110V ele vai queimar. Mesmo com o relè precisará de algum conhecimento em eletrônica e elétrica ou um técnico pra conseguir ligar. ainda assim o relè ficaria exposto porque não dá pra colocar dentro do sensor. Dá menos trabalho e mais segurança adquirir um sensor chamado "FOTOCÉLULA" em casas de construção. Abraço.



  • Curtir 3
  • 9 meses depois...
Postado
Em 29/05/2017 às 22:33, Mestre88 disse:

@Jaime Francisco da Silva Se achar interessante, aí está o circuito que fiz par aproveitar um sensor desse aqui em casa.

Fiz uma fonte sem transformador e coloquei junto um temporizador de 1 minuto, pois o meu sensor de alarme tinha tempo de apenas 3 segundos. Isso evita que a lâmpada fique piscando enquanto a gente passa próximo do sensor.

Aí está o esquema, bem simples transistorizado. Fiz um pequena PCI que ficou dentro da caixinha da parede, esses sensores também funcionam em 24V, pois tem um regulador 7805:


Meu sensor era de contato NF. Ele desliga toda vez que passa na frente dele, daí o porque dos componentes Q3, R6 e R7, servem para inverter o sinal. Se o seu sensor for NA não precisa destes componentes, basta ligar o fio verde diretamente a C3.

@Mestre88

valeu pela dica, acho que a unica referencia sobre este assunto em toda internet está aqui.

tambem estou montando um temporizador para lampadas com sensor de presença NF , só que com 12vdc



tentei usar este esquema que voce postou mas não estou tendo sucesso.




  • Curtir 1
Postado

em geral, vermelho e preto são de alimentação (tensão conforme o circuito) mas como você disse são 12v

amarelo e verde é como uma chave em geral (NF normalmente fechada)

ao detectar presença esta chave abre.... (e pode fechar novamente depois de determinado tempo) conforme configuração/modelo do sensor.

Alguns sensores precisam de cerca de 4 segundos para se estabilizarem antes do funcionamento normal.

Posto isso, acredito que o rele interno (se este modelo possuir) não aguenta uma lampada diretamente (ver configurações dele)

Pode tentar trocar o relê por um mais forte e com 12v ou ligar um relê no outro.



Outra coisa este modelo por ser PET deve ser contra detecção de animais.



  • 2 semanas depois...
Postado
Em 26/07/2018 às 01:19, Mestre88 disse:

@luvezuti Coloca zener de 5V6.

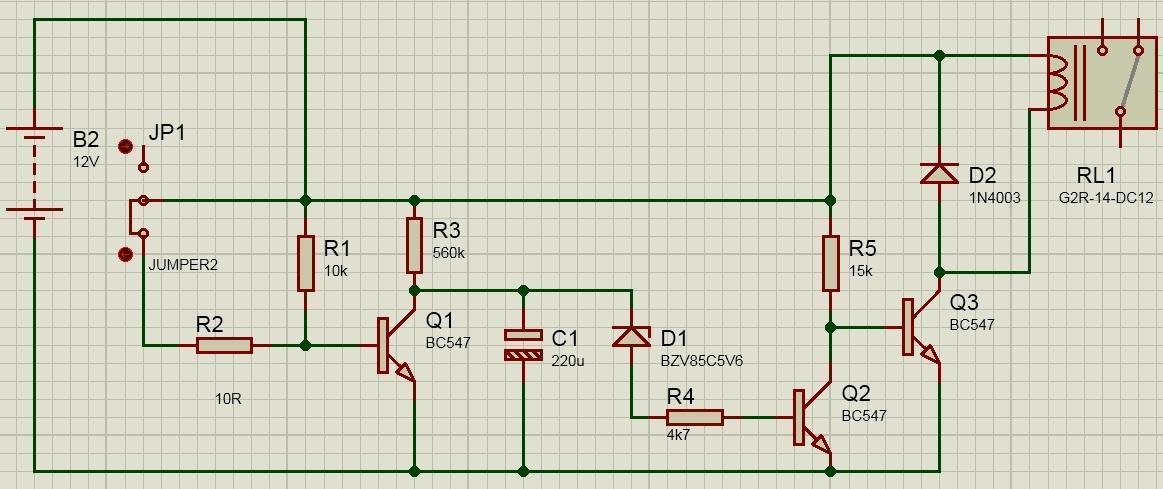

Mestre88 copiei seu projeto, adaptado para 12VDC. Infelizmente não estou conseguindo fazer funcionar,

Fiz o projeto no PROTEUS, desde então venho testando na teoria com outros resistores e diodos, mas não tive sucesso.

Creio que copiei cometendo algum erro, talvez tenha esquecido alguma coisa.

Será que o amigo pode me ajudar?





Projeto sensor de presenca 12VDC.rar

projeto sensor de presença 12VDC.jpg

Postado
3 horas atrás, luvezuti disse:

Mestre88 copiei seu projeto, adaptado para 12VDC. Infelizmente não estou conseguindo fazer funcionar,

Fiz o projeto no PROTEUS, desde então venho testando na teoria com outros resistores e diodos, mas não tive sucesso.

Creio que copiei cometendo algum erro, talvez tenha esquecido alguma coisa.

Será que o amigo pode me ajudar?





Projeto sensor de presenca 12VDC.rar

projeto sensor de presença 12VDC.jpg

Tem que aterrar o R2 pra disparar o temporizador.

É ao contrário porque o sensor de presença tem um contrato normalmente fechado.

adicionado 0 minutos depois

Eu nunca simulei esse circuito, foi testado na prática com protoboard mesmo.

Postado
Em 07/08/2018 às 12:05, Mestre88 disse:

Tem que aterrar o R2 pra disparar o temporizador.

É ao contrário porque o sensor de presença tem um contrato normalmente fechado.

adicionado 0 minutos depois

Eu nunca simulei esse circuito, foi testado na prática com protoboard mesmo.

beleza Mestre88 vou tentar e depois digo o resultado

  • Curtir 1
  • 5 meses depois...
Postado

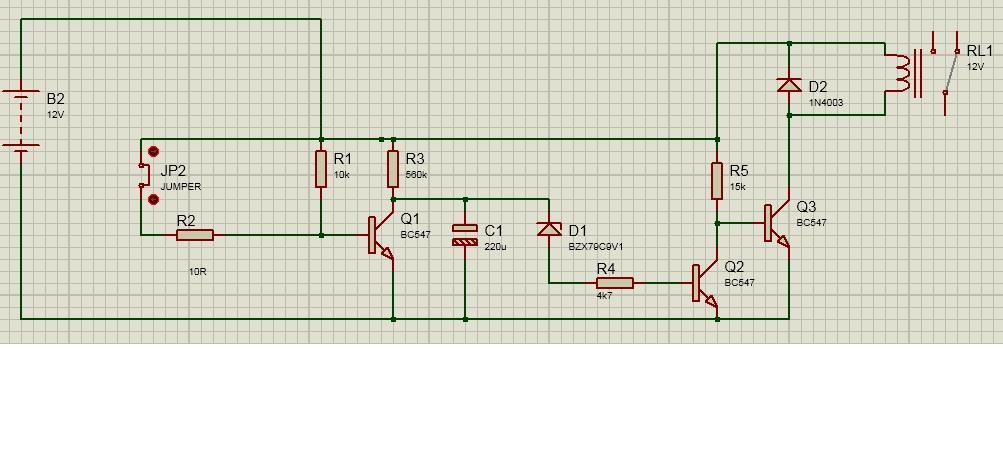

Mestre88, fiz um outro projeto usando o seu como base, deu muito certo e já está em funcionamento.

https://drive.google.com/file/d/16CKbvPvxv7mgqIlvrgyeDlL1RupGg09P/view?usp=sharing








segue o link com o projeto no proteus pra quem quiser baixar

https://drive.google.com/file/d/1CtWieciOfbytfH9XOZNHhO6W9Ie1CTFo/view?usp=sharing



Obrigado a todos que me ajudaram neste projeto, espero ter ajudado também.





  • Curtir 1
  • Obrigado 1
