Há cerca de uma semana a roda do decodificador do meu G27 quebrou, e nisso ela quebrou e arrancou os pinos do transmissor e receptor infravermelho.

Eu consegui imprimir a roda em 3D, mas agora preciso reconstruir a placa em si.



Pelo que eu vi o layout é simples. Eu vou ter que arrumar um mouse velho de bolinha para conseguir o sender/receptor infravermelho de 3 e 4 pinos, mas fora isso eu tenho certeza que consigo fazer a placa.


Mas antes, gostaria da opinião de vocês, se vocês acham que ela faz sentido. Se alguém tiver a mesma placa do G27 que fica no motor (ENCODER), pode confirmar também.



A parte roxa é onde a rodinha 3D (1,6 cm) vai girar.

As linhas vermelhas são os fios que vão ligar tudo.

A coisa marrom EU ACHO que é um resistor.

A coisa verde é um thermistor.



Como a quebra da roda ocasionou a quebra dos pinos e consequentemente das soldas da placa também, e isso só ocorreu no LED e receptor, vou trocar só eles e usar o resto DOS COMPONENTES da placa original mesmo, e resoldar tudo numa placa diferente ou até mesmo na mesma placa se der.



Aqui o esquema da placa:




Valeu!

Postado

tira uma foto* de cima da placa (câmera em 90º) e depois vira e tira foto do circuito dele na parte de trás. Se possível tira foto de cada componente em close sem desfoca. Assim acho que fica mais fácil de confirmar teu circuito.

Postado

@Bommu Perneta O melhor que consegui com a minha câmera: https://imgur.com/a/VC0RE



Aqui tem uma imagem frontal com melhor definição:

https://www.lfs.net/attachment/75727

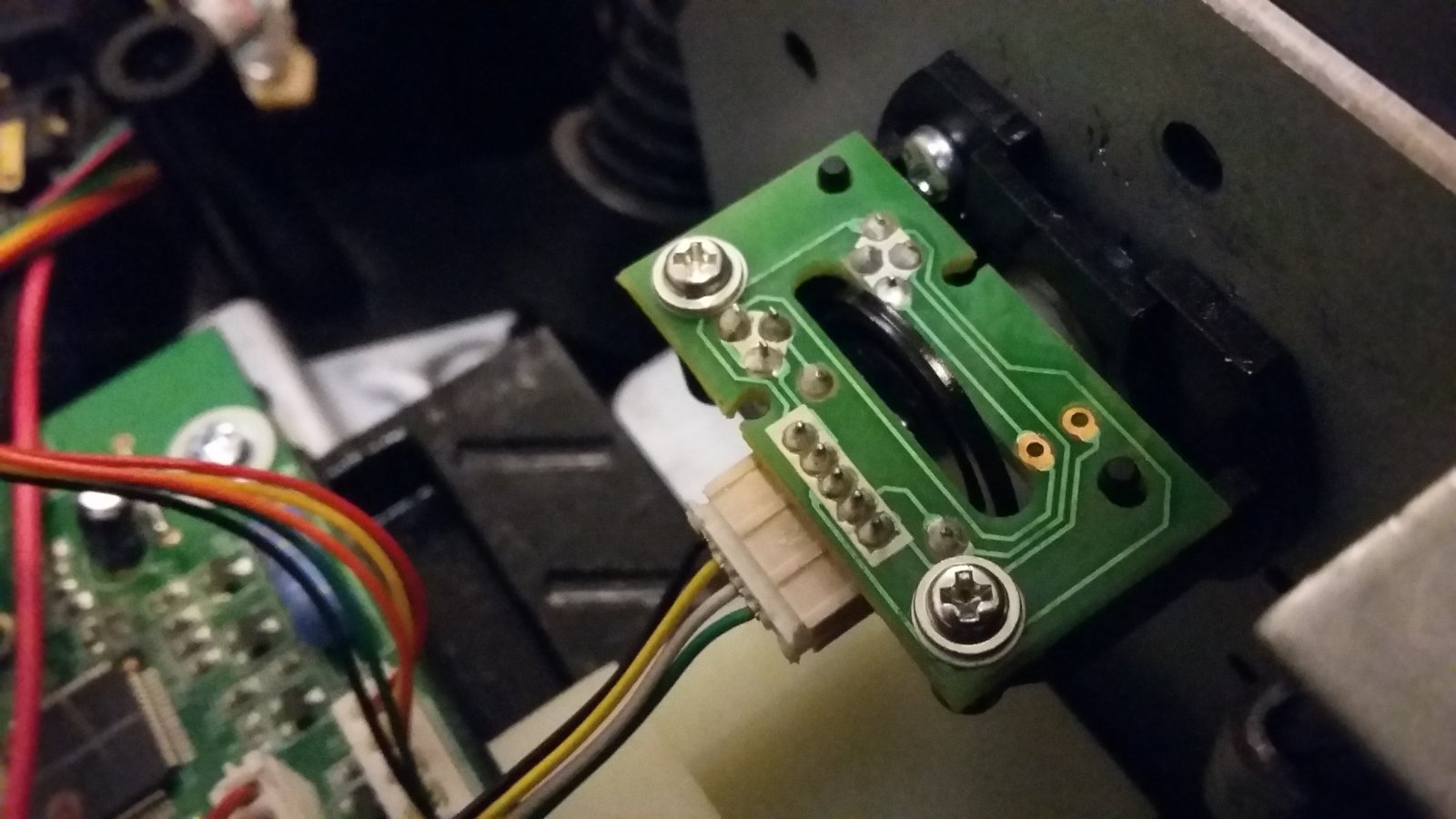

Aqui da parte de trás, mas sem thermistor (é do G25, não do G27, a unica diferença eu acho ser a falta do thermistor mesmo)

https://www.xsimulator.net/community/attachments/20161229_221409-jpg.35411/

Postado

Acho que você fez esse circuito olhando de cima, se eu rotacionar essa foto do G25 até ficar do mesmo jeito dessa tua... é quase um espelho... ou seja você olhou de cima e não de baixo do circuito. < o que isso implica, nada só que atrapalhou ver assim X) para min... ^^



Como parece que não tem nenhum plano de GND , tirando o fato de eu não conseguir ver nada da ligação perto das ilhas de soldagem (parece que tem algo reflexivo ou opaco ai que não dá para ver a ligação direito)...



Mas a primeira vista está ok.
