Tipos de ponta de ferro de solda e seus tipos de materiais usados

[felipe236]

Olá como faz tempo que não venho aqui, queria compartilhar um pouco do que eu sei e experiencias que tive com cada tipo de ponta e sei que é muito importante na hora de escolher um formato e material a ser usado afim de obter sucesso no trabalho de forma rápida e descomplicada e muitos não ligam que tipo ou material a usar



-Vou optar pela modelo de encaixe mais comum de ponta e considerado universal . (yaxun, hakko e etc, mas são muitas marcas e deferentes tipos de encaixe.)

-São Muitos mas muitos tipos e aqui vou falar apenas o que são mais fácil de encontrar.

-Vou e ser mais resumido possível para não ficar chato de entender. e imagens serão um pouco e maior de mais nítido possível.

-Dependendo da Região alguns pode conhece elas com nomes diferentes.



Vamos Começar com o tipo de pontas e depois o tipo de material usado na ponta.



Tipos de Ponta de Ferro.

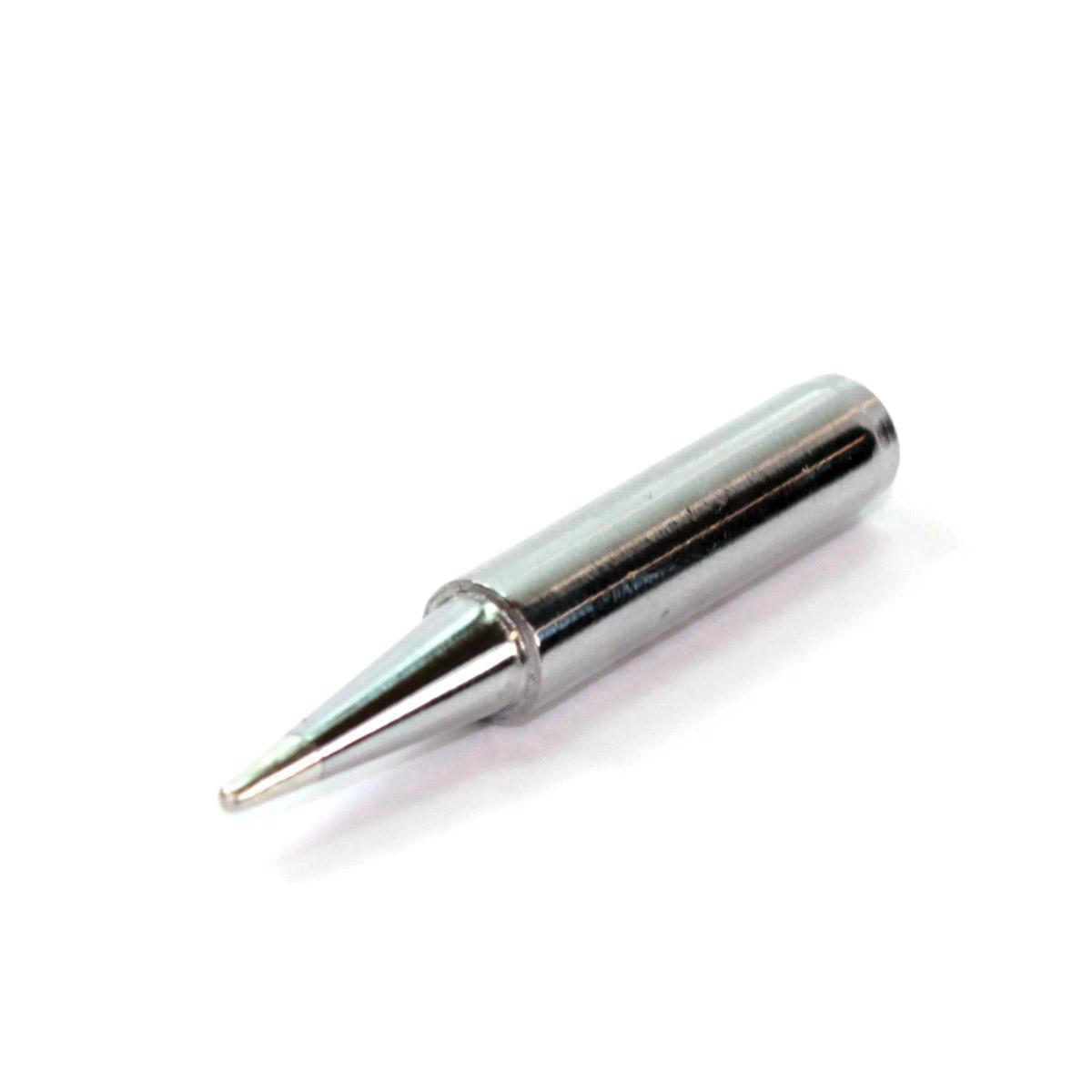

Ponta Cônica padrão

Ponta Padrão que vem todos ferro de solda. geralmente é de 1mm.

Esse tipo de ponta serve para Todas as aplicações e da para usar de todas formas sem muitas dificuldades mas para usar em componentes menores como de celulares e Tablets terá dificuldade em algumas partes como flats conectores e terminais de circuito integrados. É a escolha Padrão para eletrônica em geral.

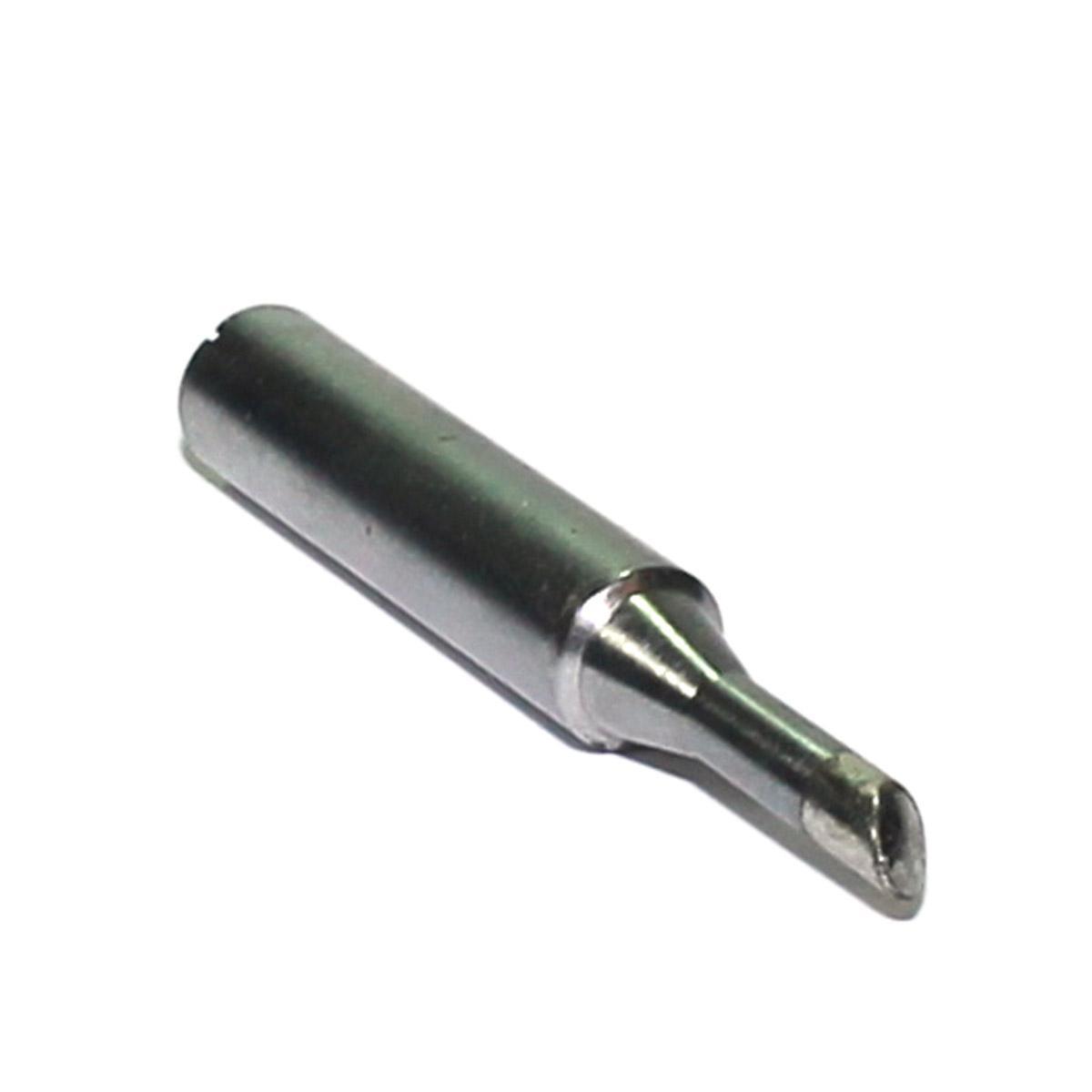

Ponta cônica com corte lateral.

 O Chanfrado Tem uma inclinação de 45 e 60 graus.





Os tipos mais comuns são com corte lateral de 45 e 60 graus e tamanhos de 1mm a 4mm bastante usado em Drag Soldering  e também mais pratico de usar a malha de dessoldar minha experiencia os de 45 são mais pratico em circuitos menores como telefones e os de 60 em placa maiores como placa mães de pc e notebook, varia muito a preferência e a posição que menos cansa a mão, mas para mim assim é menos cansativo e pratico.



Ponta cônica curva.

Ponta curva eu considero mais ergonômica em muitos casos.

E como se fosse uma união  a ponta cônica padrão com a ponta chanfrada, assim temos uma ponta curva mais pratico na hora de manusear e possível de fazer Drag Soldering sem muitos riscos,  existem os de 1mm  e as de ponta agulha 0.4mm inclinada que vou falar  agora na próxima.



Ponta Agulha ou Ponta Cônica Longa.

  usado para componentes muito pequenos.

Se a ponta Cônica Padrão não for suficiente a ponta agulha vai resolver o problema, esse tipo de ponta requer cuidados por ser muito fina é fácil entortar ou amassar em casos de que queda ou forçar a ponta  para derreter a solda velha e sem devido cuidado a ponta fina se desfaz muito rápido,os tamanhos mais comuns são de 0,4mm.





Ponta Faca



 Muito Pratico em Rebaling e outros



É que mais uso em Reballing  seu formato da para limpar muitos de uma vez forcando menos a placa e dar para dessoldar capacitores mais rápido pois seu formato pega nos dois terminal assim nao precisa ficar colocando em um da cada vez e puxando. Em Circuitos grandes como ps3 ps4 Xbox  a ponta faca ajuda muito mas em circuitos menores como super IO a ponta Chanfrada é mais pratica para limpar. Tem de Vários tamanhos e inclinação (45 graus ou 60) mas os mais comum são os de corte em 45 graus de tamanho de 3mm e 5mm

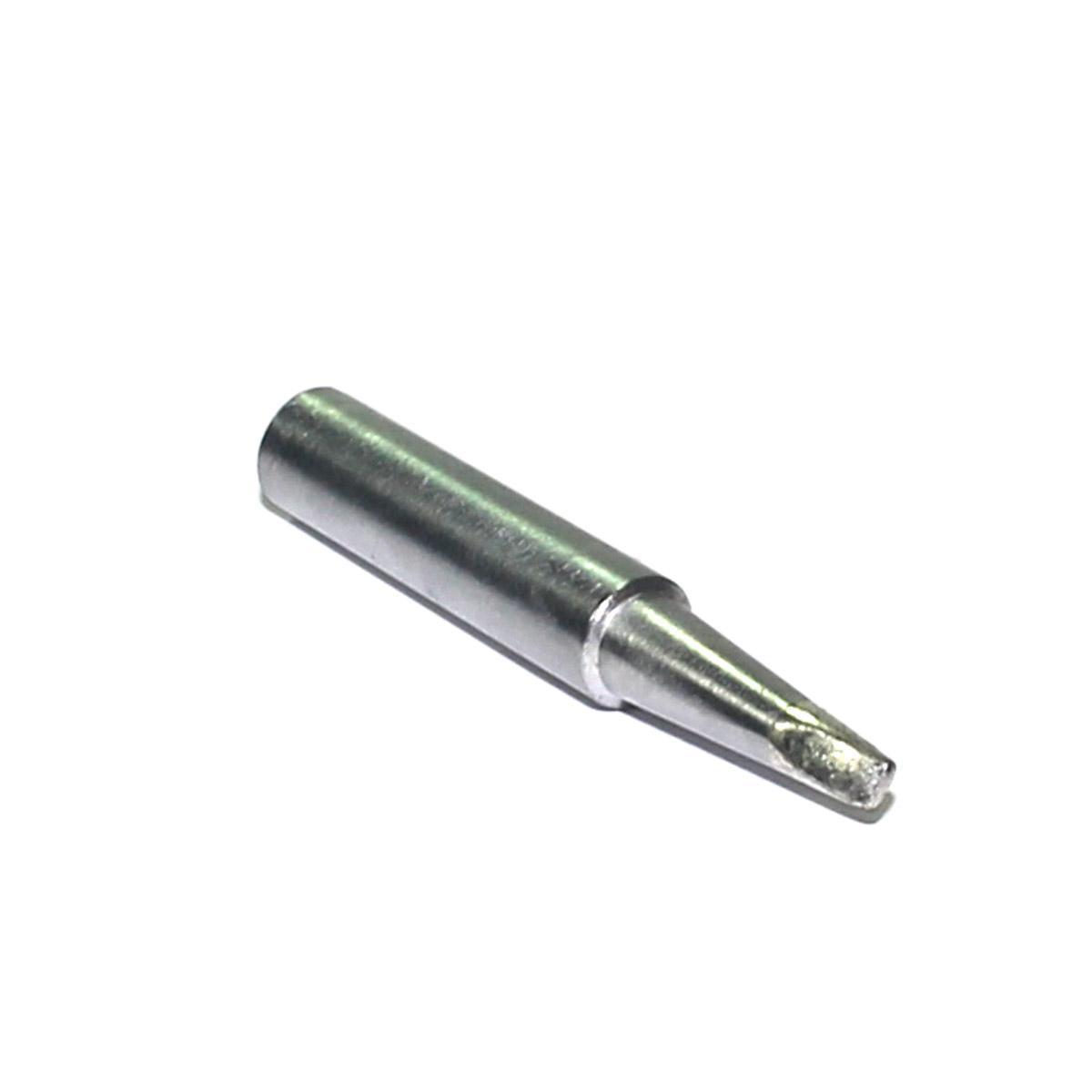

Ponta  Fenda



Formato Chave de fenda para facilitar ao usar a malha de solda



Não é muito fácil encontrar nesse tipo de encaixe (nao aqui  ) Os tamanhos mais comuns são os de 3.2mm e 4,6mm existe o modelos que são curvos mas são mais comuns em ferros de alta potencia de 200w ou mais ou modelos antigos como o da imagens.





Ponta Espátula



   Mas Comuns em Ferros de Soldar da Hikari





Usado em Reballing é comuns para ferros da Hikari os tamanhos mais comuns são de 8mm e 10,4mm (para ferros de 30W a 40W)   35mm e 50mm (para ferros de 60W)

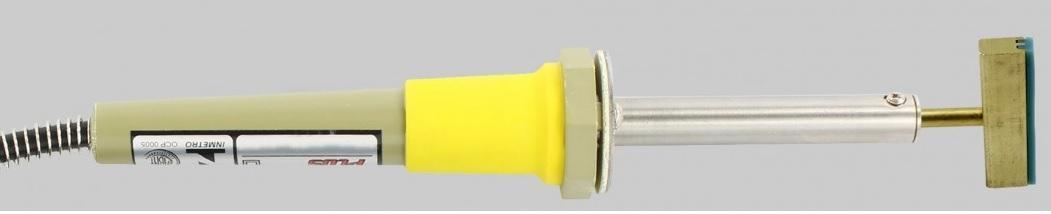

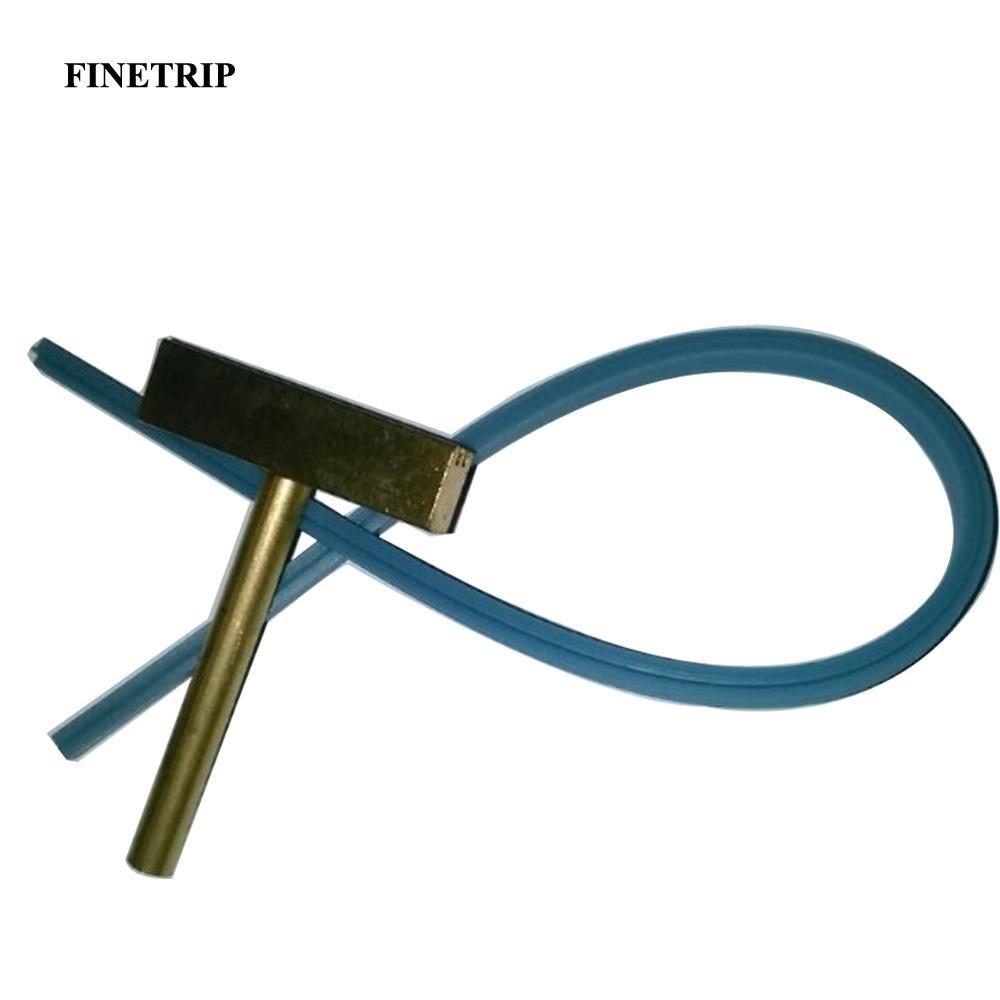

Existe também os de borracha Silicone de alta temperatura e Teflon para ferros muito usado em dessoldar ou reparo de cabos flats LCD muitos finos sem ter muito risco de arranhar ou deformar.

O refil de silicone geralmente vem sempre maior pois se desgastam muito rápidos.

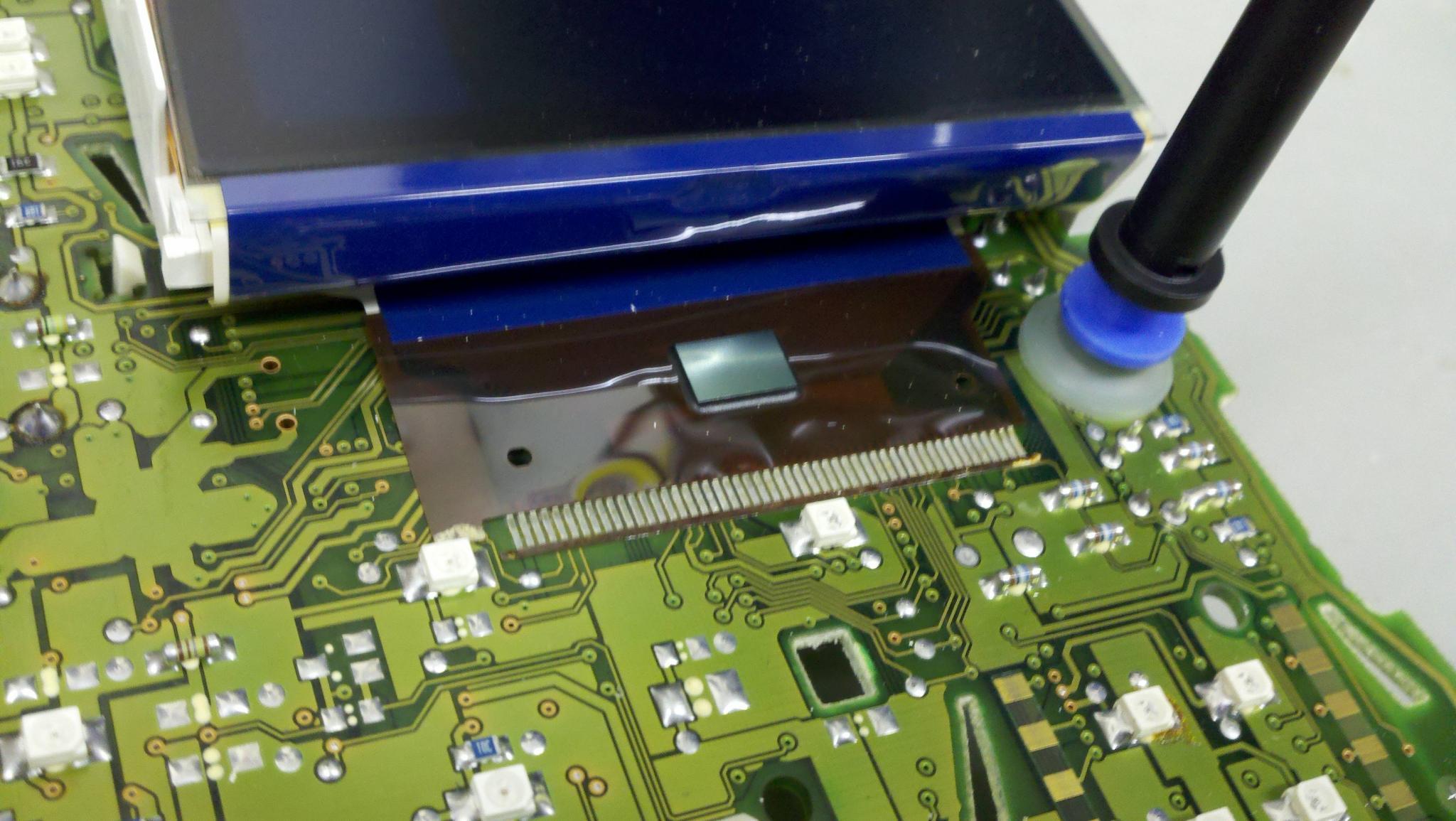

Alguns Tipos de Flat que mais se aplica;



Esse São os Mais comuns mais existe muito outros tipos como de dessolda de chip Envolvendo todo o chip

No site Oficial da Hakko Mostra Outros Modelos e exemplos de como usar o site é em inglês mas é so escolher o tipo de solda que mostra os tipos de ponta que pode aplicar e forma de usar o mesmo.

https://www.hakko.com/english/tip_selection/work.html









Tipo de Material das Pontas.



Como O formato da ponta é importante para aplicação o tipo de material empregado  também deve ser levado em conta.

Os mais Comuns são de Ferro Aço banhado, as 'Douradas',  Cobre Puro, Cerâmica e Teflon.



Metal comun Anodizado lead free



  As mais comuns



São as Mais comuns serve para tudo (tem aqueles pacotes de 5 peças por 1 real kkkk). É preciso ter cuidado na hora de comprar pois tem umas marcas(nem marca tem) que são tão ruim que não solda nada além de acabar com a placa. O técnico passa o tempo todo querendo tirar, por que não consegue transferir bem o calor mesmo vendo que a solda ta mole mas não sai enquanto frita a placa ou arrebenta trilha. muita gente compra ferro de solda ruim que vem essas ponta de péssima qualidade e não conseguem fazer o serviço direito nem com pasta de solda.  Os da Yaxun Hakko, Hikari e Toyo a gente poder ver essas pontas mas ao contrario dessas ruins elas são de excelente Qualidade.(inclusive alguns modelos vem de cerâmica).

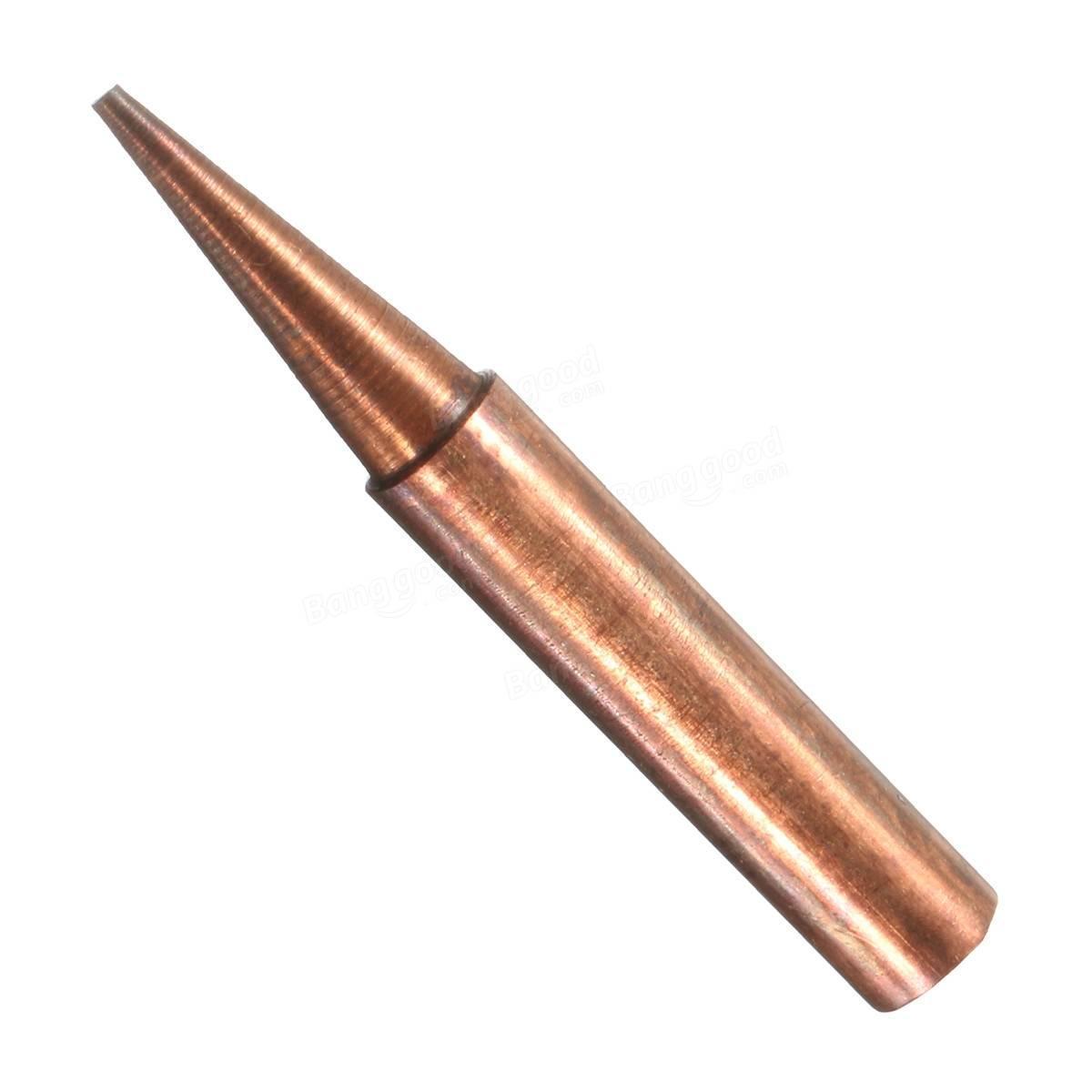

Cobre Puro



  Pouco Usadas Atualmente Não Muito Indicado para Eletrônica



Ponta de Cobre Puro São de Excelente Condução Térmica e aquecimento de muito rápido. usuários que precisa soldar peças maiores serão mais fácil. Não muito indicado para eletrônica e nem para usuários iniciantes ou mesmo intermediários pois sua alta taxa de transferência e condução de calor faz com que solte trilhas de circuito muito fácil , por não ter revestimento contra reação química é de fácil corrosão inutilizando em pouco tempo, por ser altamente condutivo, em ferros de solda mais potentes acaba gerando campos magnéticos podendo danificar circuitos eletrônicos mais sensíveis, é mais usado em ferros de alta potencia para soldar cabos e fios em geral.







"Douradas"

   Melhor que as de metal revestido porém são caras.



Esse Material é geralmente uma mistura de metal cobre, ouro e estanho e outros metais revestido dando uma melhora na resistência química e baixa geração de campo magnético em potencias mais elevadas e uma melhor transferência de calor comparado as comuns, para trabalhar fica mais fácil soldar e dessoldar, indicado para eletrônica  em geral . porém seu custo pode ser  até 10x mais que a ponta comum dependo da região.







Cerâmico



    Excelente Resistência e Durabilidade.



As ponta de Cerâmica São no geral um pouco mais duráveis e tem mais resistência a atrito mecânico portando podem ser mais finas pois sofrem menos com a Ação do tempo e menos Corrosão química, possui boa estabilidade térmica. Mas uma queda acidental pode acabar quebrando e inutilizando de vez . Ferro Tradicionais da Hikari são todos de cerâmica(eu ainda não vi um da Hikari que não seja de cerâmica). São um pouco caras de custo similar as douradas.

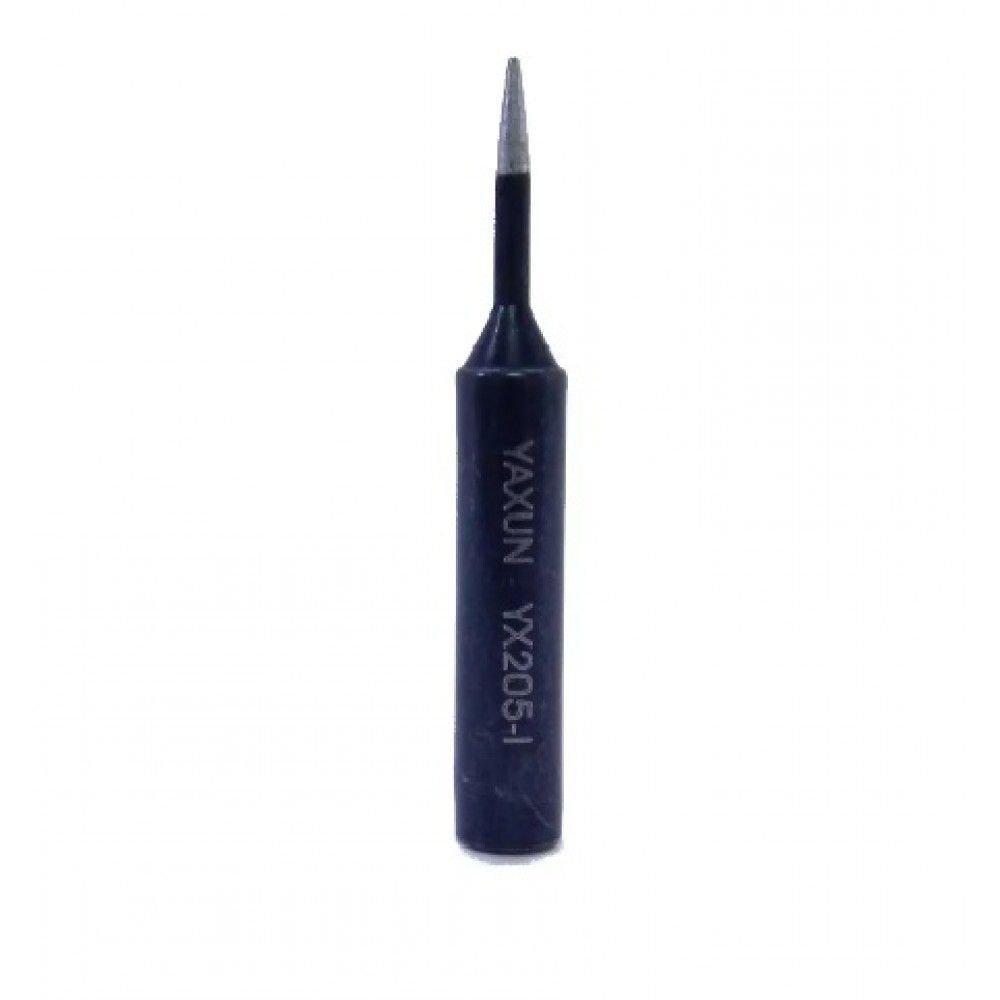

Teflon



São mais indicados para Celulares e Tablets





O teflon pode ser encontrado em panelas, isso que impede que a comida grude no fundo e queime de vez, foi usado para vedação de válvulas da bomba atômica. Muito resistente a corrosão e ataque por acido, é mais durável por ser muito resistente ao calor. apresenta excelente estabilidade térmica e transferência de calor  além de ser isolante elétrico e anti estático, não gera campo magnético. (da para soldar autos falantes grandes pois as comuns atraem a ponta do ferro  e atrapalha um pouco  ) . Estações Profissionais da Hakko , JBS  e algumas da yaxun já vem com essas pontas. É mais indicado para circuito pequenos e super sensíveis como telefones. Seu custo pode ser um pouco mais elevado que as douradas.





É isso pessoal, Fiz isso porque não encontro quase nada de material em relação a isso e que no meu trabalho aqui escolher a ponta e tipo de material ajuda muito.  Como pode ver cada uma tem uma aplicação e vantagens mas é pouco falado. Me corrijam se estiver errado pois foi apenas a minha experiencia que tenho com esses tipos de ponta e seus tipos de materiais.



Obrigado!!!





[rohtoledo91]

Estou com dificuldades em achar pontas de ferro desse modelo com qualidade. A maioria mesmo colocando o nome de marcas famosas na busca, aparece varias genericas e que não duram 1 mes direito, se corroendo e desgastando. Fora as que chegam e nem derreter solda derretem... Ta complicado...

[.if]

Já que estamos teclando sobre passado distante, permita-me registrar um registro de um passado ainda mais distante. Certa feita precisei de ponteira especial e claro na época era impensável a aquisição via cliques. A ideota: cortei, amassei e preformei com lima e etc um fio rígido de cobre 10mm (ou +) no formato desejado.

Fica aí a ideota pra quem não tiver muita grana, um pouco de tempo e alguma criatividade e habilidade artesanal. Claro tal ponteira deve estragar logo mas basta fazer outra...  cada vez mais rápido, cada vez melhor



3 horas atrás, rohtoledo91 disse:

nem derreter solda derretem

Tem que estanhar a ponta primeiro.. algo como pra solda se "adequar" à temperatura e superfície. É o que eu fazia nas ponteiras acima

[alexandre.mbm]

@felipe236 , você fala em 1 mm...



Refere-se à parede de pontas ocas? Essas pontas são permutáveis com pontas maciças?

[Victor E. Ferreira]

Estava descrevendo as características de um produto, esta postagem veio agregar bastante.

Pesquisando mais detalhadamente sobre a ponta revestida em cerâmica, a cerâmica tem condutividade térmica entre 2 a 50Wm/K. Enquanto o ferro tem 80Wm/K, o cobre 401Wm/K, para fins de comparação.

Sendo assim ela conduz menor quantidade de calor por metro, comparado a os outros metais citados. O que permite que a resistência inserida por dentro da peça aqueça de dentro para fora, assim a cerâmica diminuí a dissipação do calor para a parte externa, concentrando na ponta, ai vem sua estabilidade térmica mencionada.

Aqui mais sobre o que escrevi sobre:
https://www.usinainfo.com.br/ponta-para-ferro-de-solda/ponta-para-ferro-de-solda-em-ceramica-yaxun-original-900m-t-i-s-8587.html
