Placa-mãe para processador Xeon X5460 - Focado para Overclock em 3.9/4ghz

[Alfrad]

Boa noite a todos vocês meus amigos.



Minha dúvida é a seguinte, qual placa-mãe se adequaria melhor para um overclock seguro em um processador Xeon X5460, minha intenção é chegar entre 3.9/4ghz.



Agradeço a ajuda todos.

[bruno_piitro]

Esse processador já é bem antigo, uma placa para overclock pra essa plataforma não terá um custo baixo, e, o preço não valerá à pena porque o desempenho não irá compensar. Com um custo semelhante você pode investir na primeira geração dos chipsets para a primeira geração de processadores 'Core i' da intel, socket LGA 1156. O chipset mais recomendado para realizar os overclocks é o X58. Todos os processadores socket LGA 1156 são DESTRAVADOS para realizar overclock, quer dizer que você pode fazer overclock tranquilo em Xeon's 1156, fique atento só à placa-mãe que irá adquirir. Preste atenção nas fases e vrm's (quanto mais, melhor / quanto mais dissipação, melhor).

[Alfrad]

@bruno_piitro Infelizmente eu comprei o processador hoje a tarde, se bem que não paguei muito, saiu pra mim por R$64,00. Tava focado em montar um setup com esse processador. Uma das opções que vi de placas mãe foram: P5P43TD e P5K-PREMIUM.

[Alfrad]

Comprei a placa P5P43TD, paguei R$ 230,00. Vou colocar uma GTX 1050ti. Com 4ghz vocês acham que haverá gargalo?

[bruno_piitro]

Essa placa-mãe tem VRM's e fases muito básicas, acredito que poderá fazer um leve over até 3,5 Ghz, mas não mais do que isso.

adicionado 3 minutos depois

Sobre o gargalo: o mínimo para extrair 100% de uma 1050 Ti seria um i5 de segunda geração. Qualquer processador abaixo disso não conseguirá extrair o máximo da GPU. Uma dica que eu te dou é usar as configurações de jogos na resolução mais alta possível do seu monitor, pois isso diminui o uso da CPU e aumenta o uso da GPU. Dá uma olhada nesse teste feito com uma GTX 960 e um Xeon 771 @ 3,5Ghz:

https://www.youtube.com/watch?v=6izP-ilp-3c

[Alfrad]

@bruno_piitro, vi 2 caras fazendo overclock com essa mesma placa-mãe e nesse mesmo processador, e chegando a 4ghz.

[OCCT]

Eu acredito que o clock 3.6 ghz em diante elimina gargalo com gtx 1050 ti 4gb.



Essa placa-mãe é boa, suporta 16GB DDR3 1600 dual channel e o fsb aguenta até 1600, com certeza você alcança 3.6 ghz sem dificuldades devido o seu processador ser fsb 1333.



Este processador em 4ghz entrega total performance até mesmo de gtx 970 e rx 470 que são vgas mais fortes.





[Alfrad]

@OCCT, Como sou leigo no assunto de overclock estou um pouco inseguro de efetuar esse procedimento, teria algum material de apoio para que eu pudesse aplicar o overclock? Comprei um nepton 240m da coolermaster justamente pra arregaçar esse clock. Kkk

[OCCT]

@Alfrad



Eu mesmo postei meus resultados aqui neste tópico:





Posso te dar alguns macetes.



Mas preciso saber qual sua fonte, ela terá que ter selo 80 plus , usada em um filtro de linha com potência suficiente para a fonte , um cooler que mantenha o processador abaixo dos 60 ºC em stock.



Te afirmo isto, pois tive insucesso no overclock devido problema na fonte.



Posta sua configuração completa detalhada e vou logo avisando que é preciso conhecimento médio para avançado em overclock nesta plataforma, pois o teu processador tem multiplicador bloqueado e terá que subir o fsb e assim ele também sobe a frequência das memórias se você tiver interessado é bom ler sobre o assunto para saber o que está fazendo.







[Alfrad]

@OCCT Fico bastante agradecido com sua ajuda. Bom, segue minha configuração:



• Placa-mãe: P5P43TD
• Processador: x5460
• Fonte: EVGA 650w 100-N1-0650-L1
• Cooler: Nepton 240M
• Memória: 2 x Corsair Value Select DDR3 1333mhz (8 GB) -- (Esperando chegar da china 2 dissipadores para as memórias.)
• Gabinete Corsair Spec 03 + 4 fans (Raidmax)

Caso precise de mais alguma outra informação só me perguntar que estarei por aqui. Forte abraço!

[OCCT]

@Alfrad



1- Trava as memórias em 1066.

2- trava o pci-e em 100.

3 - ativar o vcore manual igual o padrão que mostra na bios.

4- ativa load line calibration em regular.

5 - Desativa estado C1E.

CPU Spread Spectrum: Disable
PCIE Spread Spectrum: Disable



Salva e reinicia.



6 - Overclock começa agora! aumenta fsb/bus de 333 para 343 , salva e reinicia , roda o software occt por 20 minutos se der erro vai na bios e aumenta um pouco o vcore, tipo de se for 1.200 aumenta para 1.225 , se não der erro sobe o fsb / bus para 353, segue este rodízio sempre.



OBS*** O limite do vcore é 1.350 não é recomendável ultrapassar isto.

OBS*** A temperatura máxima não pode passar de 70 ºC e todo este procedimento de overclock fica por sua conta e risco, ninguém se responsabiliza aqui.



Vai postando os resultados rodando o OCCT aqui para a gente te orientar, qualquer dúvida pergunta.

[Alfrad]

@OCCT Assim que chegar em casa faço os testes e posto aqui. Estou bastante empolgado.. RUMO aos 4ghz.

[OCCT]

@Alfrad



Toma cuidado! Vai com paciência e calma. Faz o procedimento corretamente.

[Alfrad]

@OCCT estou tendo problemas com as memórias que comprei, provavelmente a pessoa que me vendeu, me trapaceou e me vendeu elas queimadas...

[Alfrad]

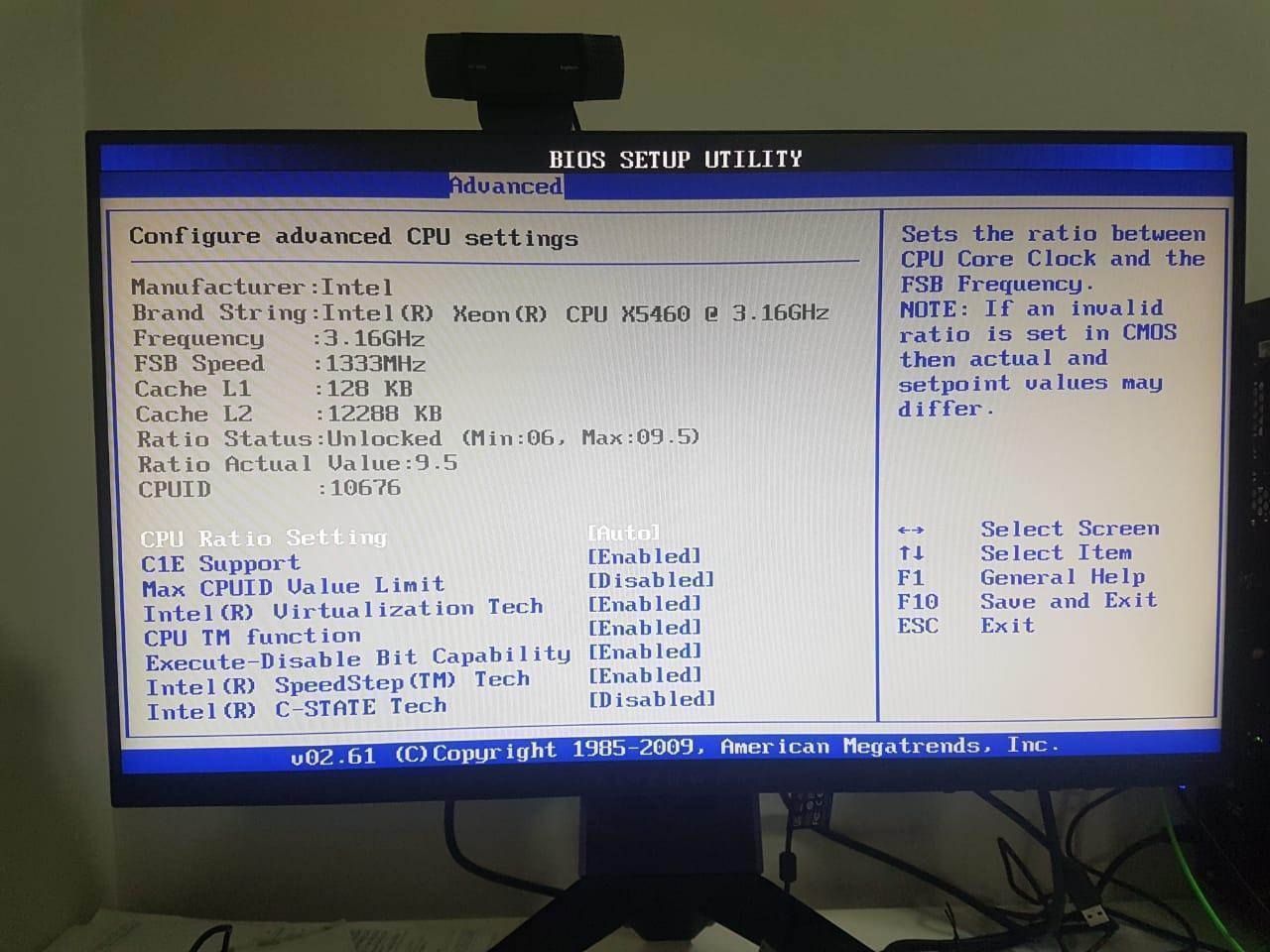

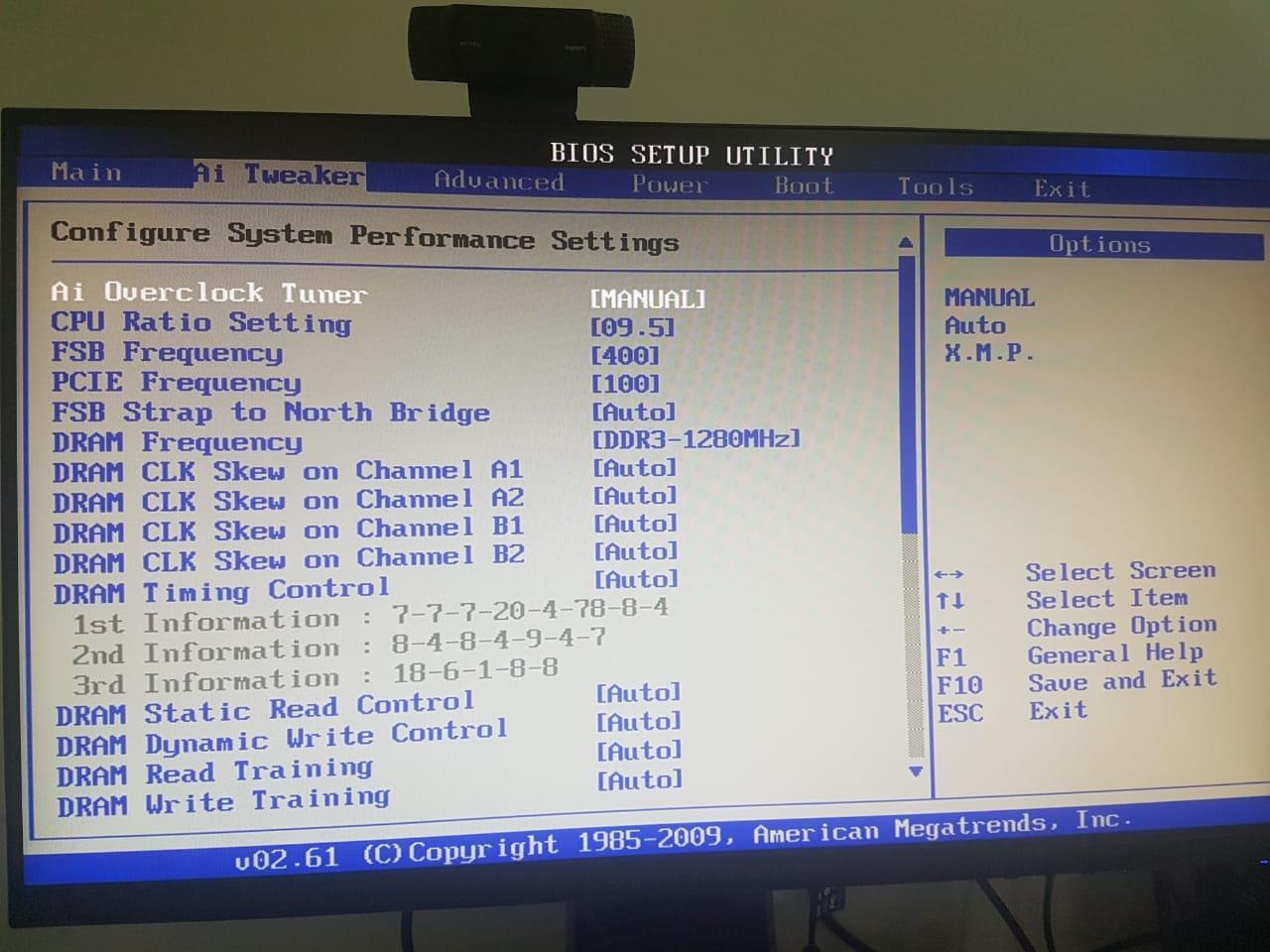

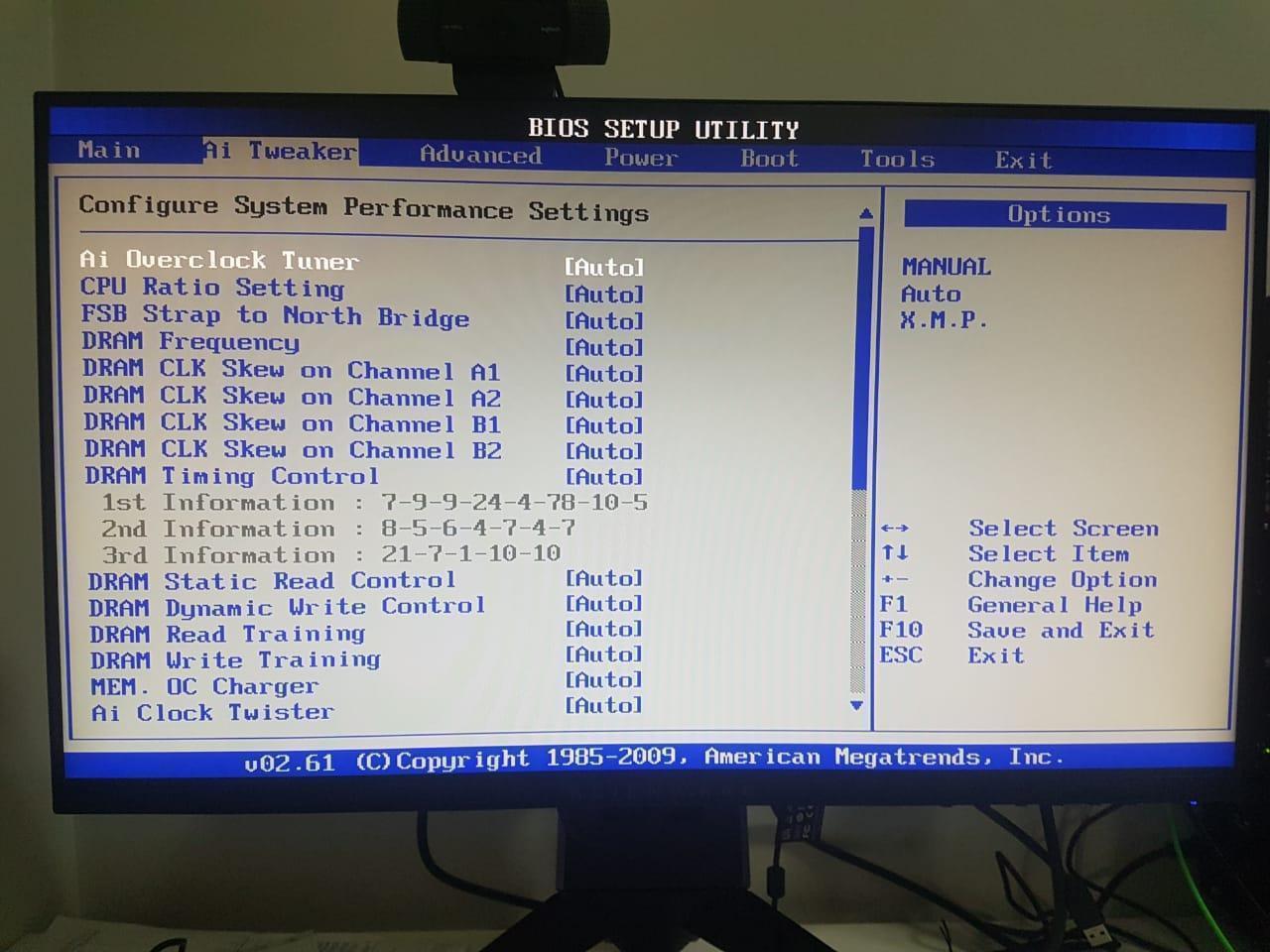

@OCCT, segue as imagens da minha BIOS. Eu não achei algumas configurações que você citou:



Não estou achando o local onde configura o vcore. E também onde ativa load line calibration em regular.



[OCCT]

@Alfrad



Ao entrar na bios aperta a tecla control + 1 para mostrar mais opções.



Deve aparecer na aba ai tweaker algo.

[Alfrad]

Bom dia @OCCT, como não estava conseguindo achar a opção pra aumentar o vcore, eu consegui subir o FBS para 383 e ficou estável, testei no cine benchmark. Acima disso o windows começou a dar tela azul. Você acha que isso pode ter ocorrido pela ausência de mais tensão no processador?

[OCCT]

@Alfrad



Tá dando tela azul, pois tá pedindo mais vcore ou a memória não tá no clock menor para fazer over.

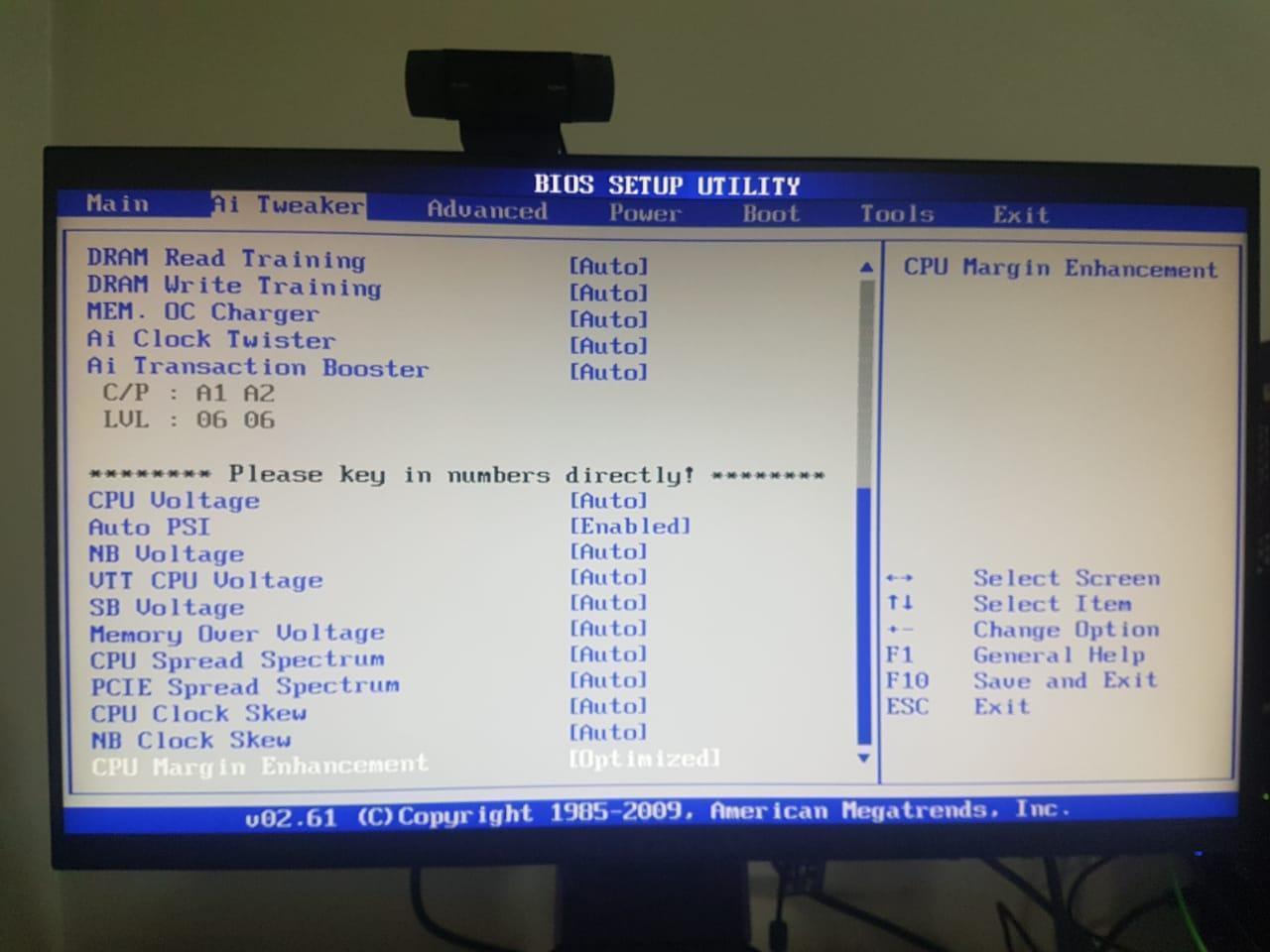

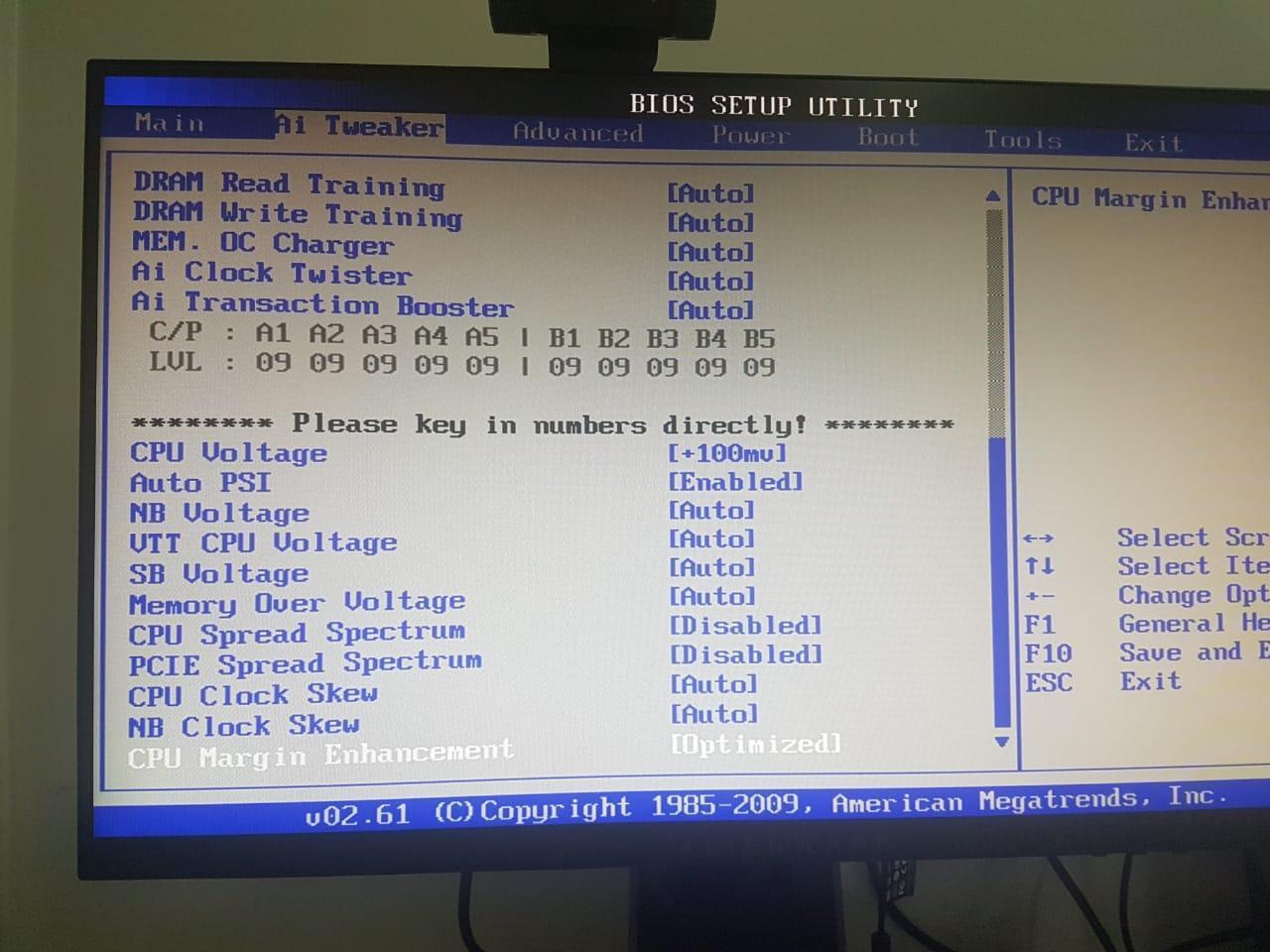

Tá vendo esse nome "cpu voltage" é o vcore, ali você aumenta ou diminui.



Mas antes de fazer isso você tem que saber qual a tensão padrão que o teu processador está trabalhando, para ir subindo manualmente.



Segue estes passo a seguir, só faz o passo 7 se tiver feito todos os passos até o 6 se não vai dar problema no overclock, não adianta desconsiderar o que estou te orientando:



1- Volta a bios ao padrão normal, optimized default ou aperta a tecla f5 e salva.

1.1 - Ao entrar na bios novamente, aperta as teclas control + F1 e vê se apareceu mais opções na aba ai tweaker e outras, agora trava as memórias em 1066 no "dram frequency".







2- Procura na bios alguma opção do pci-e e trava em 100 mhz.

3 - Coloca o vcore( cpu voltage )  em 1.300.

4- ativa load line calibration em regular.

5 - Desativa estado C1E.

CPU Spread Spectrum: Disable
PCIE Spread Spectrum: Disable

6- Salva e renicia.

7- Depois sobe o fsb para 383 novamente, baixa o utilitário OCCT e roda por 20 minutos, depois posta os gráficos que ele exibir, do bus, clock, temperatura dos núcleos e package.

[Alfrad]

@OCCT, com relação ao vcore, eu dei uma olhada ontem no CPU voltage, em outros sites eu via a possibilidade de ir aumentando a tensão manualmente tipo (1.200 ~ 1.225v) mas na minha bios aparece a opção de por ( +50mv, +100mv), vi em outro lugar que esse +Xmv seria uma somatória na tensão padrão, tipo 50mv representa 0,05v. Procede?

[OCCT]

@Alfrad



Aumenta para +50mv, faz o procedimento que te falei até o passo 7 , o pci-e tem que estar travado em 100 mhz não pode fazer overclock se não fazer isso.



Depois do passo 7 se der erro é só aumentar para +100mv.



Tenha paciência, overclock é tentativa/erro.



O meu palpite é que esse processador trabalhando em 3.6 ghz em diante não vai dar mais gargalo na 1050 ti 4gb oc.

[Alfrad]

FBS: 413

PCI-E 100mhz

Vcore: +100mV ( Sendo que na bios o máximo é 150)



PS: Mesmo com sua dica de pressionar control + f1 não aparece nenhuma opção extra, sendo assim continuo sem encontrar o tal '  load line calibration '.

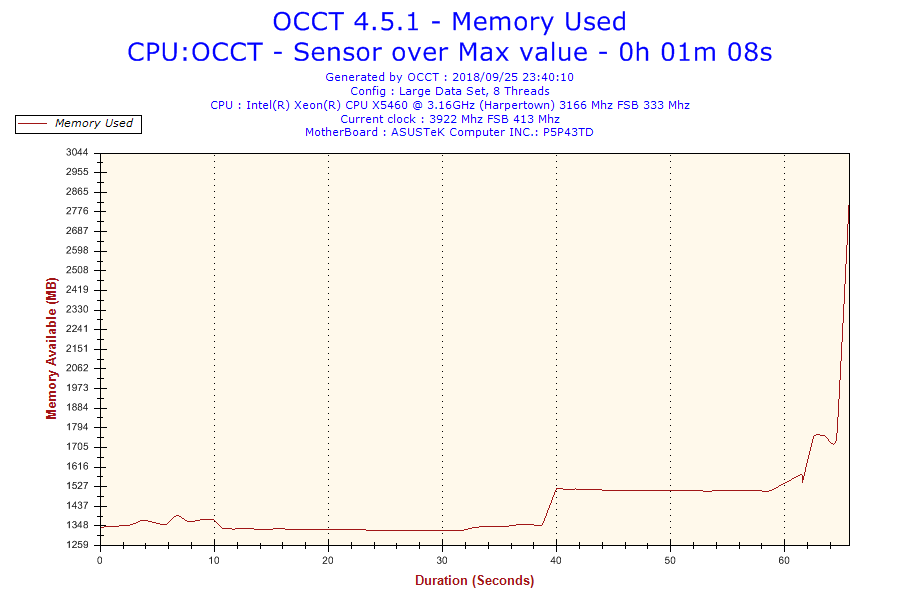

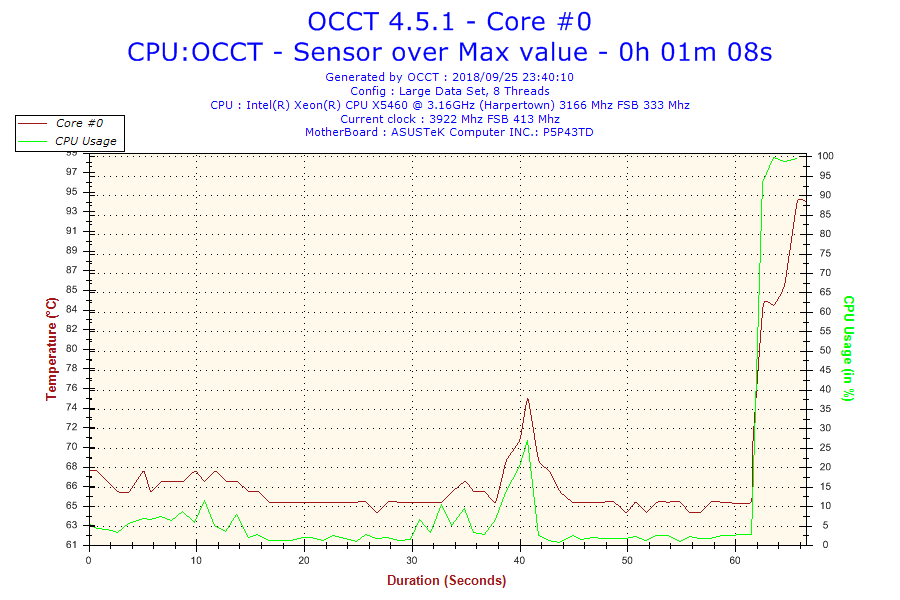

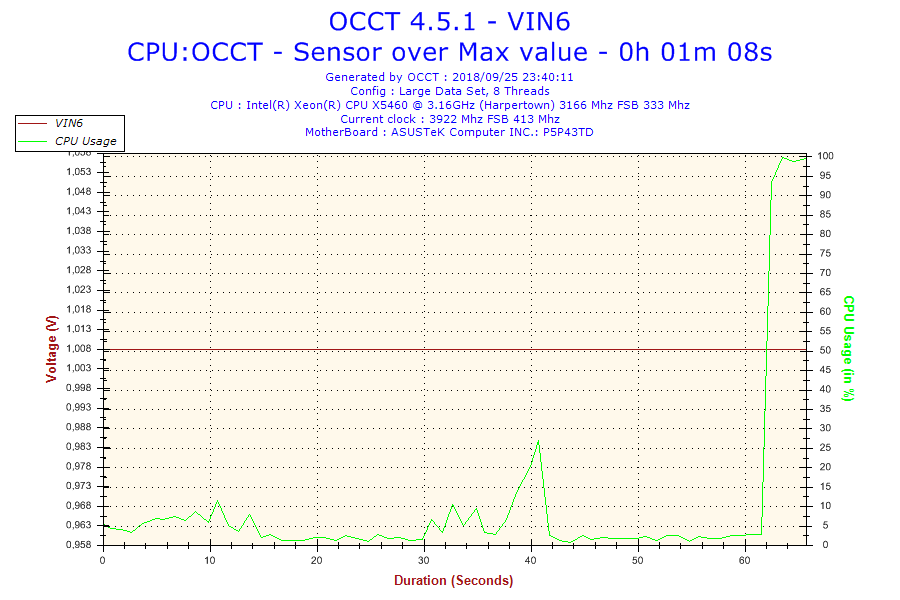

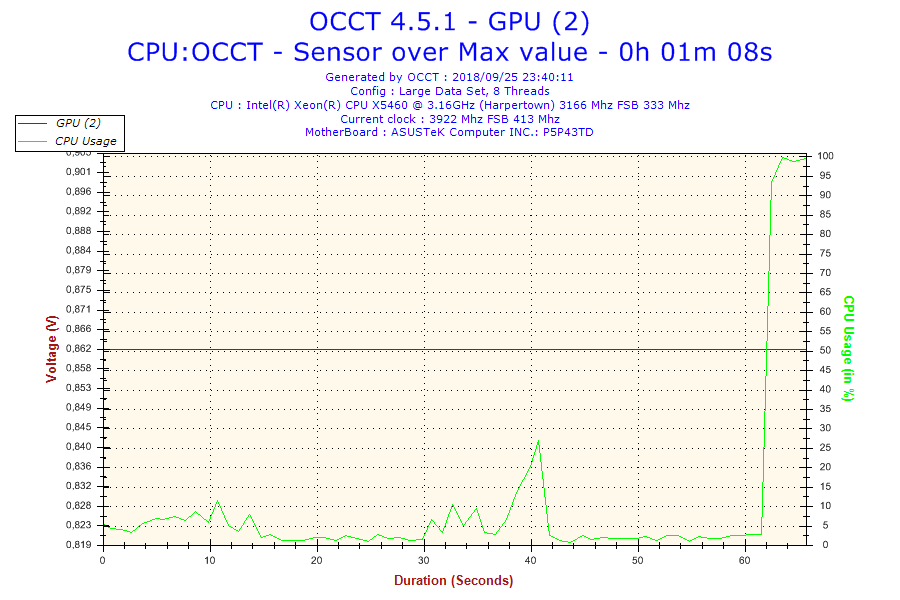

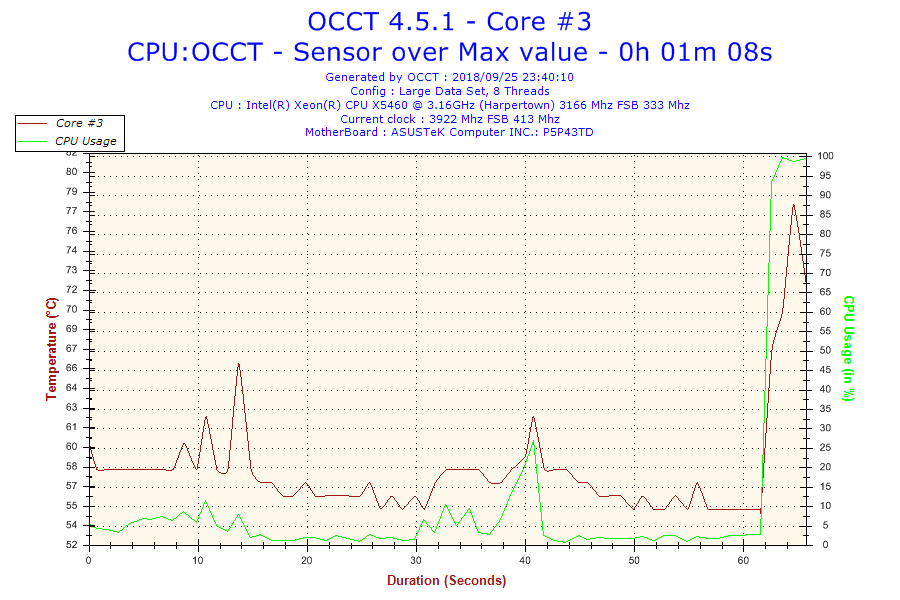

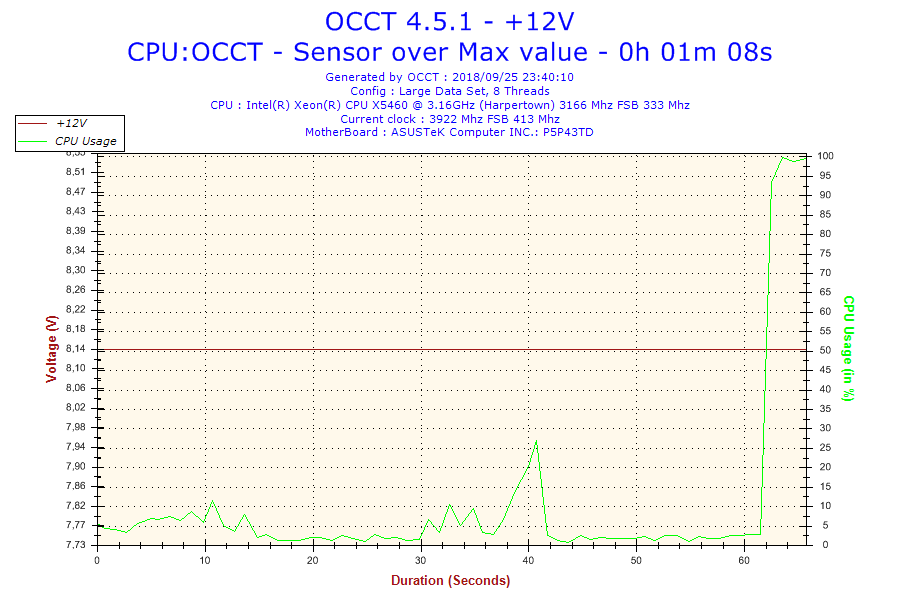

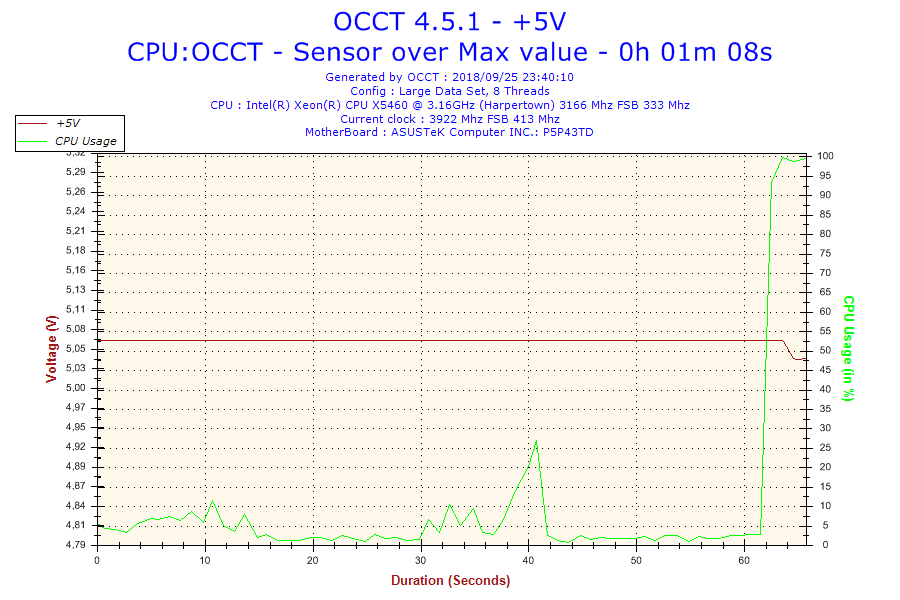

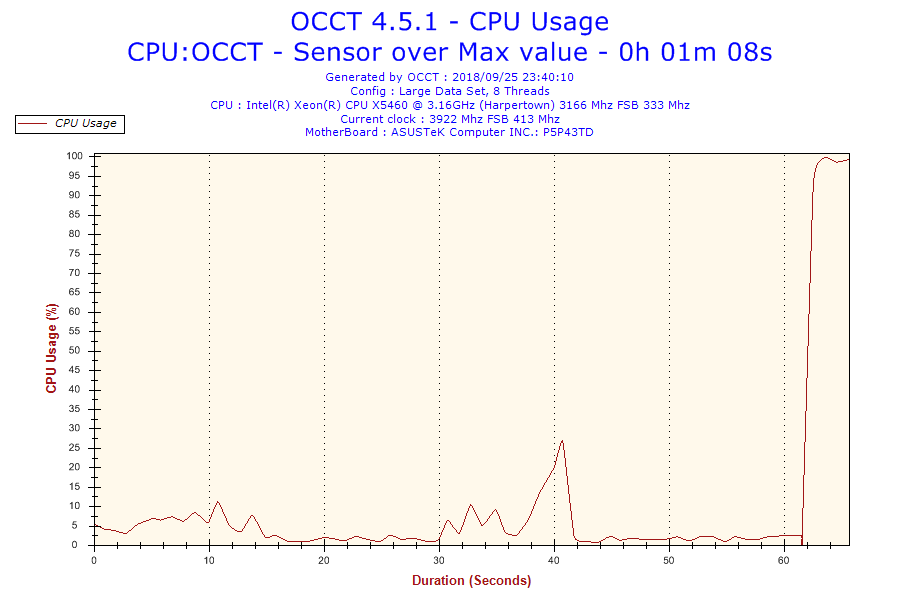

@OCCT segue alguns resultados nada animadores, occt deu erro em 67 segundos.





[OCCT]

Este over já é bem elevado, reduz para 400 o fsb mantém e se der reduz o vcore para +75mv se não, deixa 100mv mesmo.:

https://www.clubedohardware.com.br/uploads/monthly_2018_09/03.jpeg.20d691ca1e3a73c304ac0a2a76fb14f3.jpeg



Tenta rodar o OCCT por 5 minutos e posta as temperaturas aqui, não recomendo testar mais tempo que isto, pois é preciso saber qual temp o processador tá chegando, creio que reduzindo o vcore para +75mv e fsb 400 dá uma aliviada.



Detalhe: A temperatura está alta, passou de 80 graus nos núcleos, sugiro aumentar a rotação do cooler no máximo, faz isso na bios se der, tem que ficar abaixo de 63  graus que é o permitido pela Intel para este processador.





[Alfrad]

@OCCT na bios só existe 3 opções de vcore 50, 100, 150. A versão da minha bios é a mais recente, é possível que essa opção de customizar o vcore manualmente tenha sido removido em versões anteriores?

[OCCT]

@Alfrad



Então usa +100mv e faz o que te falei, reduz o fsb para 400. e aumenta rotação do cooler para o máximo, roda occt por 5 minutos e posta os resultados aqui e não esquece de desativar o estado c1e, vai ajudar no over.



Você seguiu estes passos? Tem que seguir todos sem exceção e na ordem do jeito que está, já fiz overclock em um core 2 quad q9500 consegui subir 1ghz nele, então se quiser ser bem sucedido no over siga os passos.



1- Volta a bios ao padrão normal, optimized default ou aperta a tecla f5 e salva.

1.1 - altera a memória para 1066 no "dram frequency".

2- Procura na bios alguma opção do pci-e e trava em 100 mhz.

3 - Coloca o vcore( cpu voltage )  +100mv

4 - Desativa estado C1E.

CPU Spread Spectrum: Disable
PCIE Spread Spectrum: Disable

6- Salva e renicia.

7- Sobe o fsb para 400 e depois faz os testes no occt por 5 minutos, coloca a velocidade do cooler no máximo e posta os resultados.

[Alfrad]

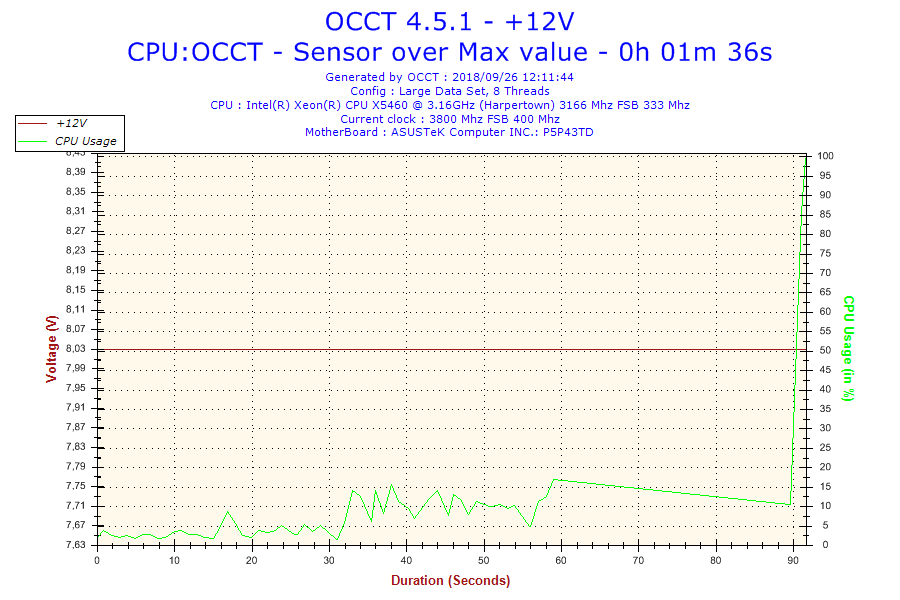

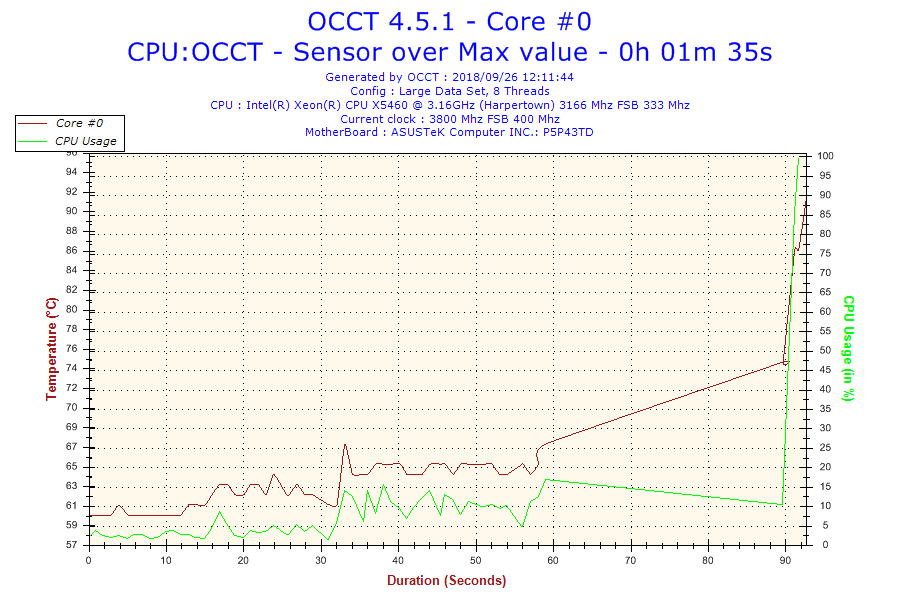

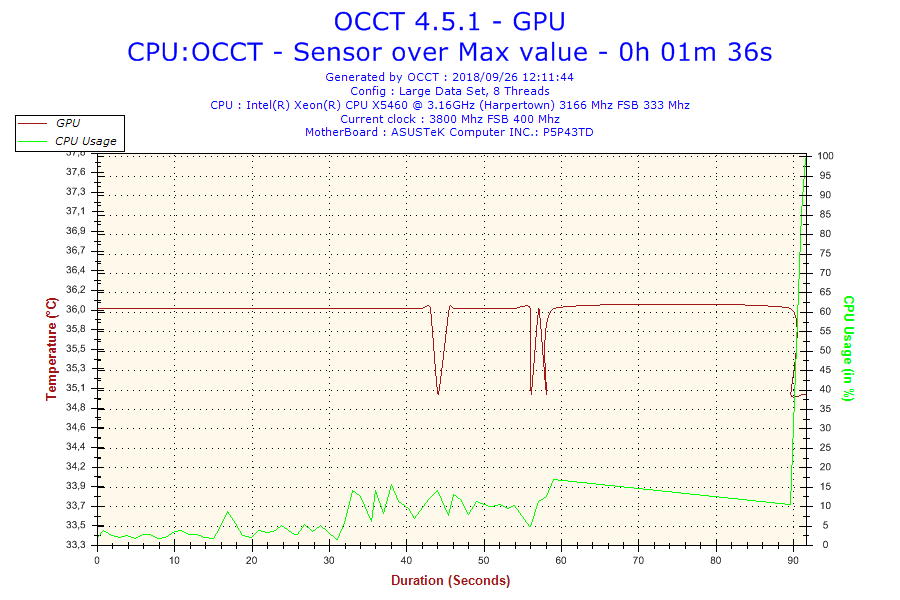

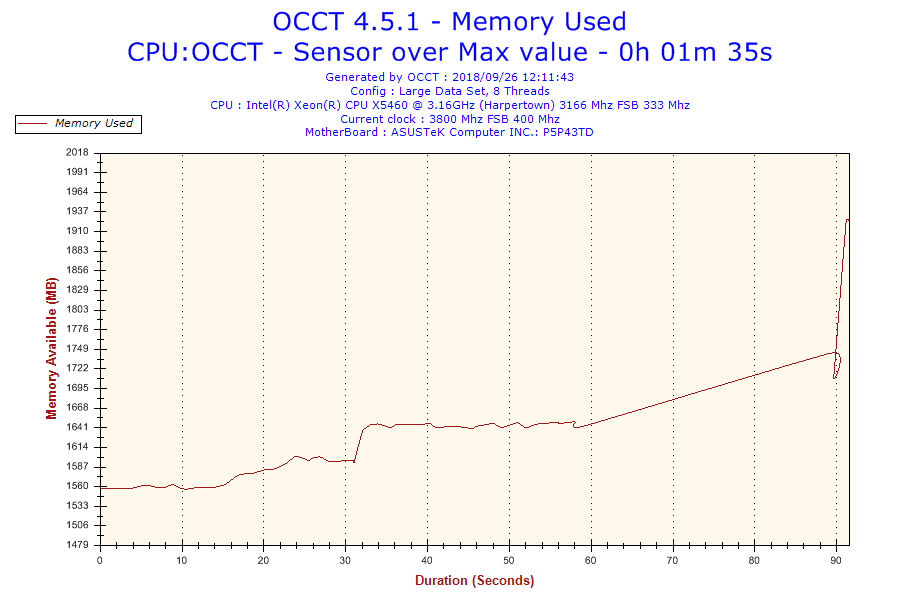

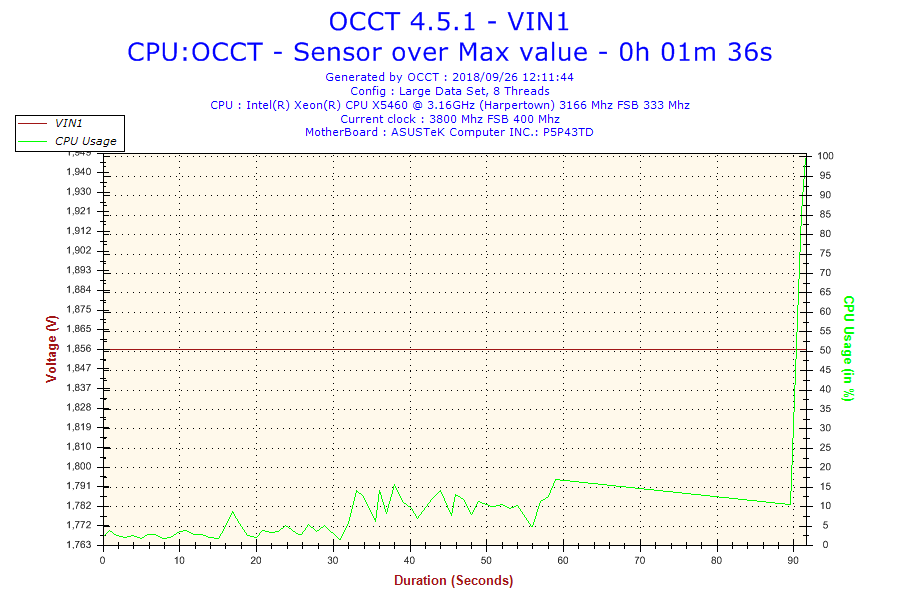

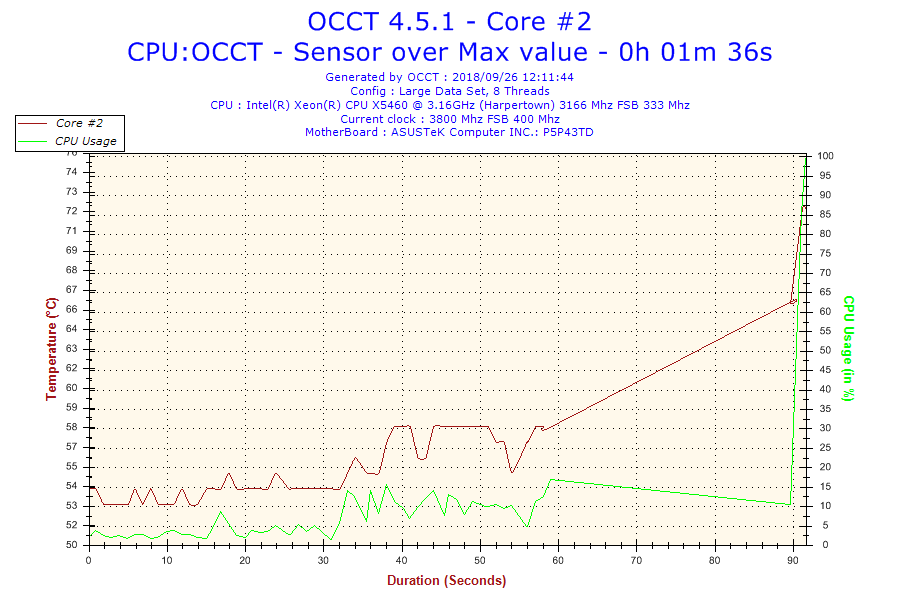

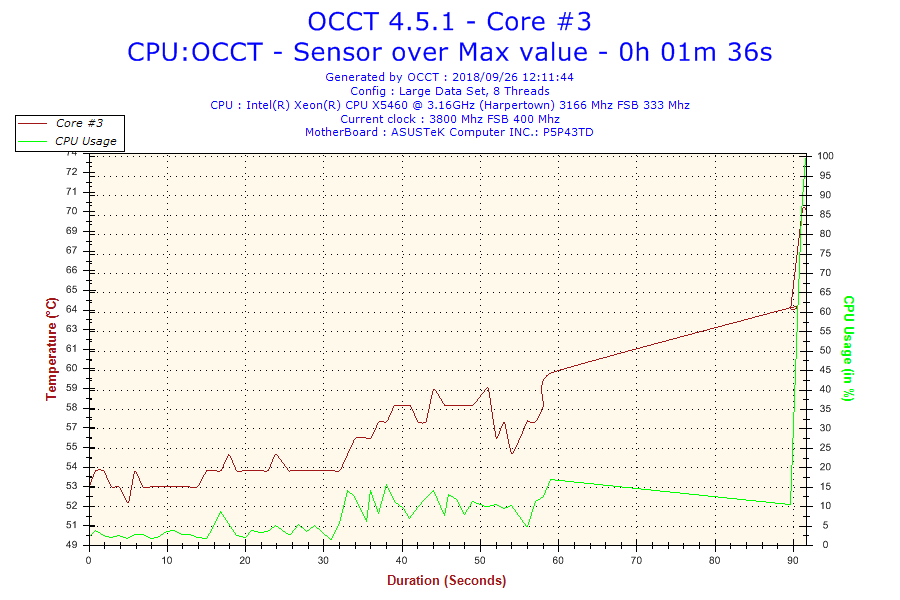

@OCCT segue resultado.

adicionado 1 minuto depois

Rodei o OCCT em com o processador em Stock, e ele bate 84 graus.
