Boa noite!

Eu fiz um amplificador valvulado JCM 800 da Ceriatone, inclusive coloquei  aqui no forum: https://www.clubedohardware.com.br/forums/topic/1309545-teste-em-amplificadores-valvulados/?tab=comments#comment-7188745



Então estou pra fazer a placa do buffer original do JCM 800 2203 :Marshall+2203+reissue.pdf

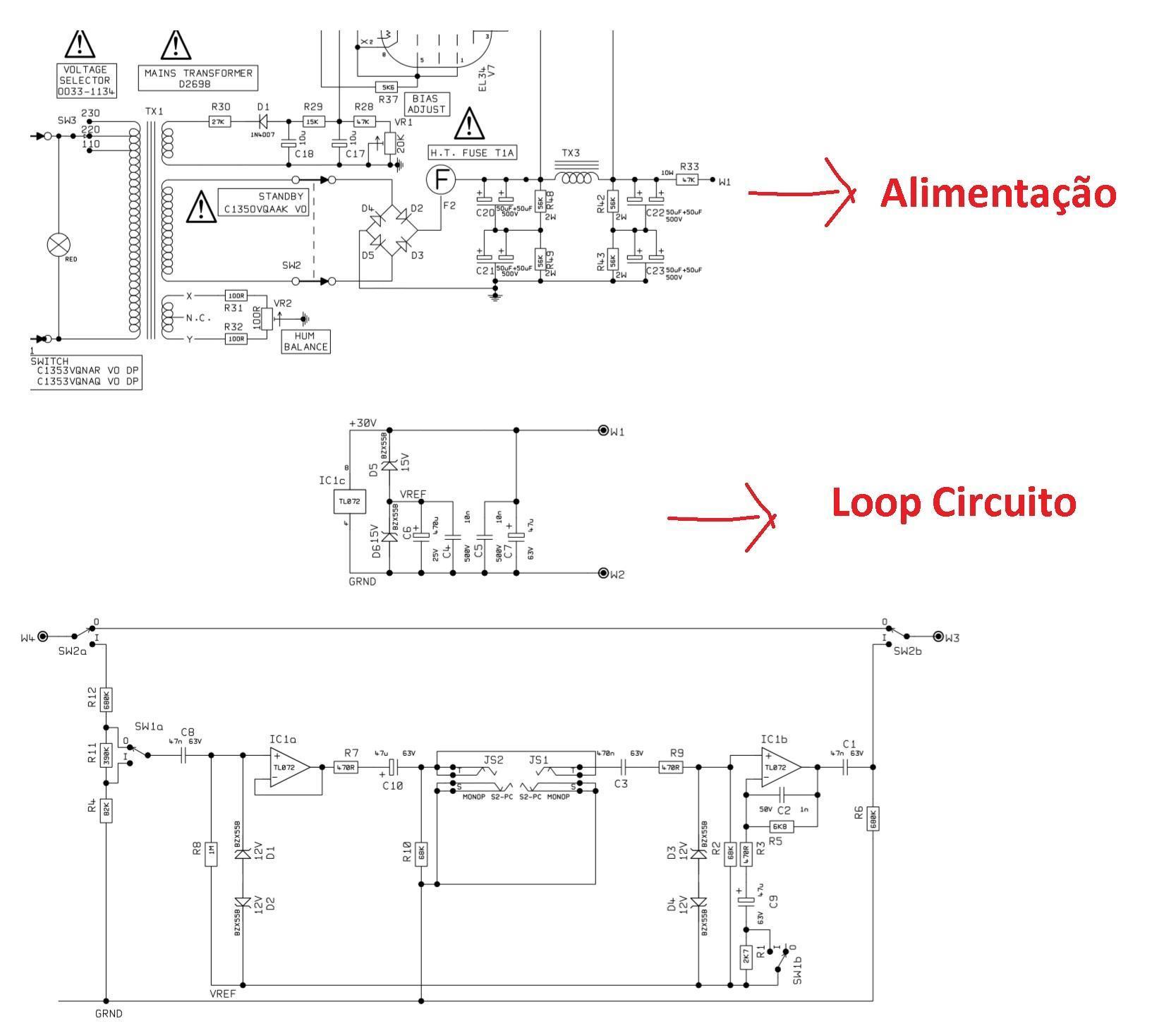

No pdf há o circuito do amplificador e abaixo Effects loop circuit.

A dúvida é. É possível fazer o circuito de loop normal, mas ao invés de alimentar W1 com os 30V após o resistor de 47k "lado direito inferior". Eu colocar uma fonte externa de 30V. Há algum problema?

adicionado 10 minutos depois


adicionado 15 minutos depois

Pois quero fazer como se fosse um módulo externo:


  • Coordenador
  • Solução
Postado

A dúvida é. É possível fazer o circuito de loop normal, mas ao invés de alimentar W1 com os 30V após o resistor de 47k "lado direito inferior". Eu colocar uma fonte externa de 30V. Há algum problema?



@Jemec Acredito que não tem problema nenhum, desde que o terra (gnd) esteja conectado com o resto do circuito....

Postado

Ok! Obrigado pela dica. É que as versões desse Amp JCM 800 antigas e esse da Ceriatone não há esse circuito buffer. E um novo relançamento colocaram. O esquema de ligar o send e return nos pontos são iguais o do ceriatone e do JCM 800 relançamento, só que o da Ceriatone não tem esse buffer. Vou fazer as ligações exatamente igual. Só que na hora de alimentar, invés de pegar o ponto mencionado de 30v, vou ligar uma fonte externa.

Já fiz a PCI e tenho alguns componentes quando montar e testar posto o resultado. 😊

  • Curtir 1
Postado

Eu fiz a plaquinha e no 0 e 30v. Liguei uma fonte de impressora de 32V. E os dois diodos zener de 15v entraram em curto.

adicionado 9 minutos depois

Isso ligando a placa sem carga sem ligar em nada.

adicionado 14 minutos depois

Observei que não é necessário os dois Zener's de 15v. Creio que o zener de 15v está apenas regulando a tensão do circuito para 30v para alimentar o Amp OP "Tl072'. E vi no datasheet que o tl072 aguenta até 36v.

Então poderia ligar a fonte de 32V direto no VCC e GND do TL072.

Esse raciocínio meu está certo?

  • Coordenador
Postado

Você não deve ter usado um resistor para limitar a corrente nos diodos zener...

Não aconselho ligar direto sem os zener não!

Postado

coloquei um resistor de 100R para limitar a corrente. não queimou os zener de 15v. Mas quando ligo o circuito ao amp, e ligo o pedal a unica coisa q é possível escutar é aquele zumpido que parece quando o você está procurando estação de radio e só, quando desligo o pedal ai para e escuto o som limpo da guitarra.

O circuito é muito simples. Não sei o porque não funcionou. Já usei vários TL072 e nada.

adicionado 0 minutos depois

Fiz essa ligação nos JACK's:




adicionado 3 minutos depois

Ai do Send do circuito do Ceriatone ligo no W4 e o Return no OUTPUT.

E o Send entra no input pedal e o return no output pedal, que é o modo de usar.

  • Coordenador
Postado

@Jemec Essa parte dos pedais não tenho conhecimento! Aguarde algum colega que conheça do assunto para te ajudar...



PS: Você já tentou trocar esses cabos de ligações entre os pedais?

  • 4 meses depois...
Postado

Demorei um pouco. Mas consegui resolver o problema usando o Kleinulator. O circuito postado está correto. Mas descobri dois erros.

- 1 Foi na hora de ligar o Send/ Return no Amp.


Onde sem querer soldei o Jack errado. Então quando o amp tava sem utilizador o Send/ Return o Q e G tava em Curto, ou seja passa o sinal normal, mas quando colocava o P10 o Q ficava aberto sem passar o sinal para o Plug P10, porque soldei no terminal errado do Jack. Erro bem simples que não percebi.

- 2 erro foi que comprei o Fet MPF102, no qual é equivalente ao J201. Por olhei no Datasheet a pinagem era igual, mas não sei que raios que já é a segunda vez que acontece, mas com componentes diferente foi que os terminais vieram trocado. Ou seja, veio diferente do Datasheet. O MPF102 é um com os terminais dourado. Ai tinha uns BF245C que a pinagem é invertida do J201, no qual coloquei e funcionou.
