Oscilador de relaxação com UJT

[jc200507]

boa noite pessoal!

to fazendo um curso de eletrônica a distancia , e em uma das agenda do curso trata de oscilador de relaxação com o UJT

segundo o material didático, o circuito da imagem abaixo deveria ter uma oscilação , (pico de tensão ) na saida  da ponta de prova do canal B, da ponta de prova do osciloscópio do multsin, so que infelizmente não sai nada, já fiz de tudo e não consegui fazer esse oscilador funcionar, gostaria da ajuda de alguém pra me ajudar a entender o onde esto errando e me ajudar a fazer funcionar esse oscilador.

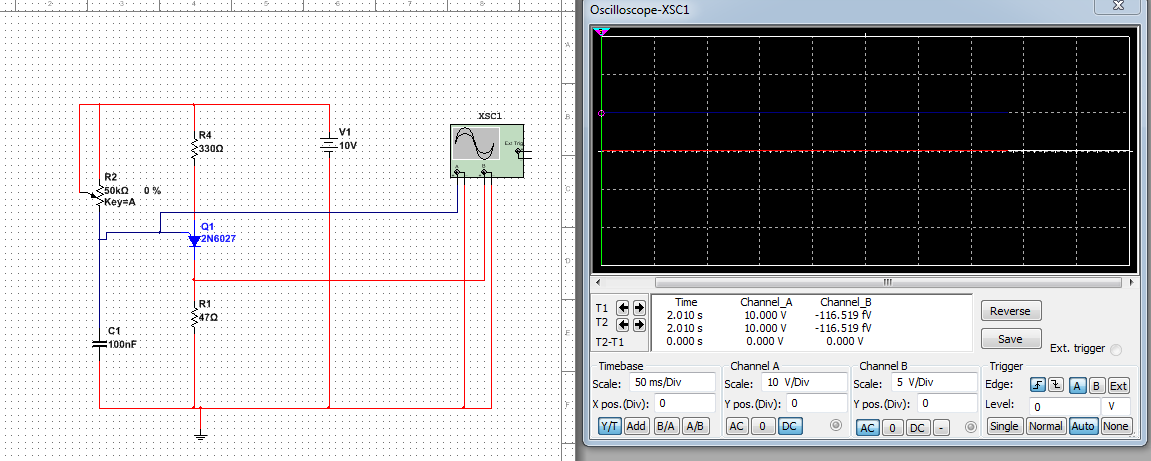

na imagem abaixo esta o meu circuito oscilador no mmultsim, e no meu canal B do osciloscopio er pra ter a oscilação do UJT, e no canal A era pra ter as ondas de carga e descarga do capacitor, mais eu não sei porque a oscilação não acontece







ja montei assim tambem

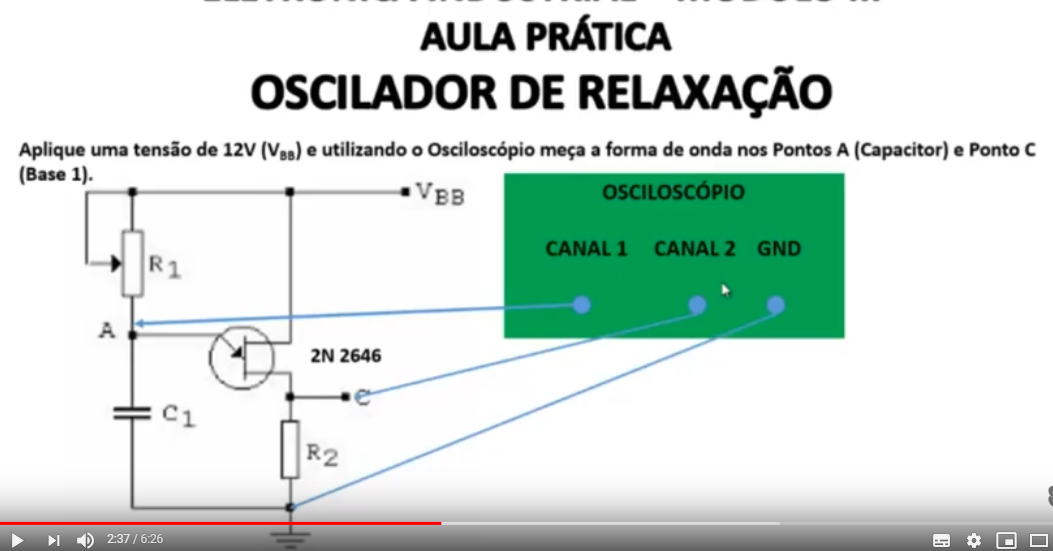

o circuito da video aula é esse abaixo.



abaixo segue a forma de onda desse circuito

OBS: eu to usando o UJT 6027, porque no multsim que eu to usando não tem o ujt 2646.                                                                                                 ja montei esses circuitos na protoboard e fica do mesmo jeito.

bom pessoal é isso, não sei se conseguir deixar claro o meu problema , mais to ai aguardando respostas, até mais.









[.if]

Com a teoria não posso te ajudar. Mas com a prática, olha isso..







[Renato.88]

5 horas atrás, jc200507 disse:

porque no multsim que eu to usando não tem o ujt 2646.

Com o 2N6027 também se faz o oscilador, mas de outro jeito.

Dê uma olhada no link postado pela @Isadora Ferraz Lá falamos melhor sobre esse componente.
