Conserto lavadora ultrasônica Unique

[cypersan]

Olá a todos,



Bom, eu preciso consertar uma lavadora ultrasõnica da Unique, ultracleanner 1450.

O timer, alarme estão funcionando, o que indica que o microcontrolador está bom.  O relê aciona, mas os transdutores não oscilam.

Não sei muito sobre esses produtos, como é o esquema básico do oscilador ?  A frequência vem do micro ou é gerada de forma analógica na placa ?

Qual é a resistência ôhmica normal do trafo de saída para o transdutor ?



Att.

Marcelo.

[.if]

22 minutos atrás, cypersan disse:

Não sei muito sobre esses produtos,

Eu sei menos ainda mas numa pequena pesquisa aliada a alguma intuição, o sistema tem algo como uma pastilha piezo elétrica com um sinal de algumas dezenas de kHz de boa potência aplicado nela...

http://www.unique.ind.br/usc1400.html#usc700.html



25 minutos atrás, cypersan disse:

o esquema básico do oscilador ?  A frequência vem do micro ou é gerada de forma analógica na placa ?

Numa olhadela no circuito e penso que você é capaz de deduzir a resposta. E sim a pastilha pode fazer parte do circuito autooscilante.



26 minutos atrás, cypersan disse:

resistência ôhmica normal do trafo de saída para o transdutor

Praquela freq deve ter relativamente baixa resistência. Ainda mais se for de ferrite e com fio grosso na saída. Desmonte, publique fotos identificáveis...

[cypersan]

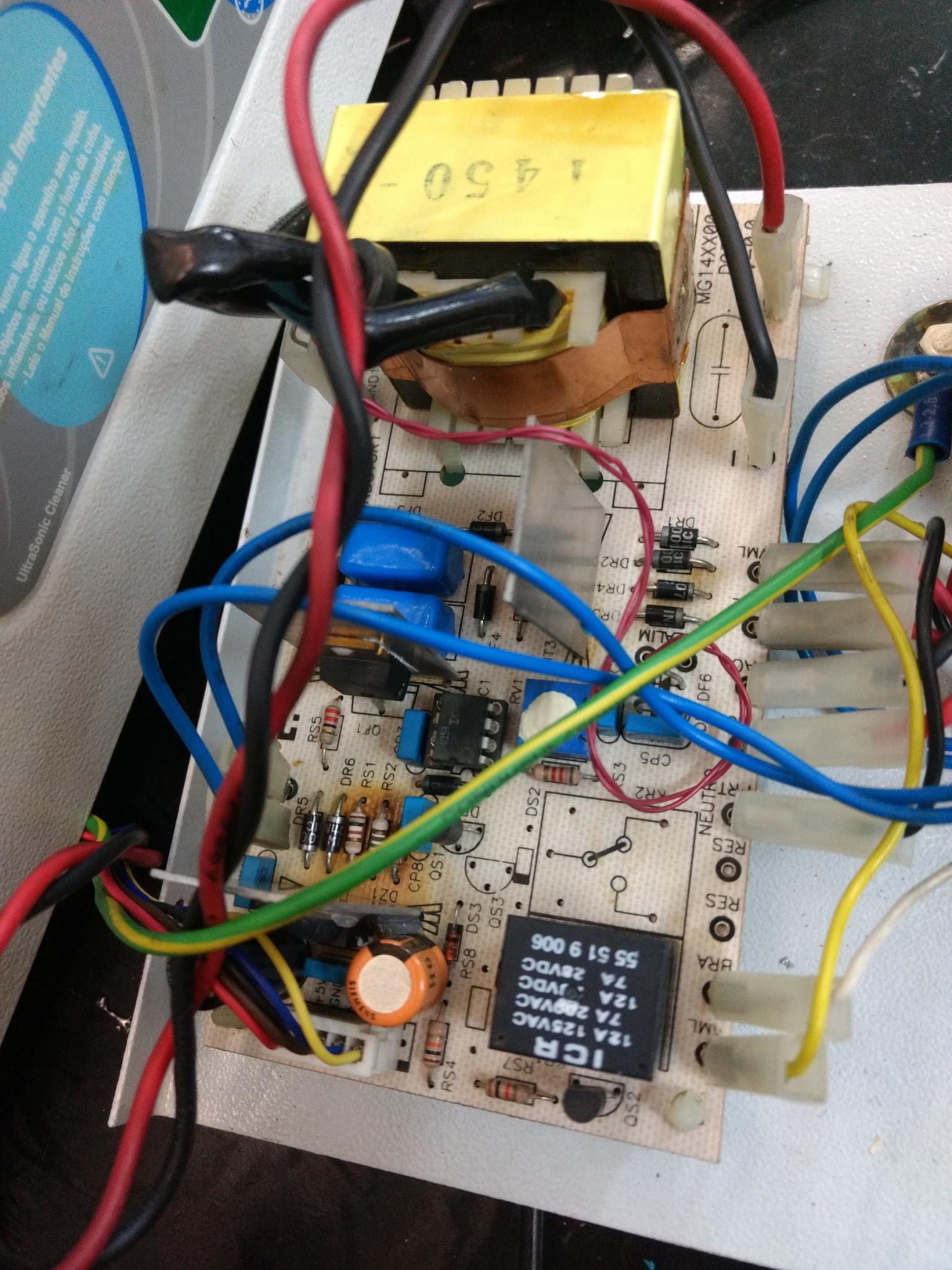

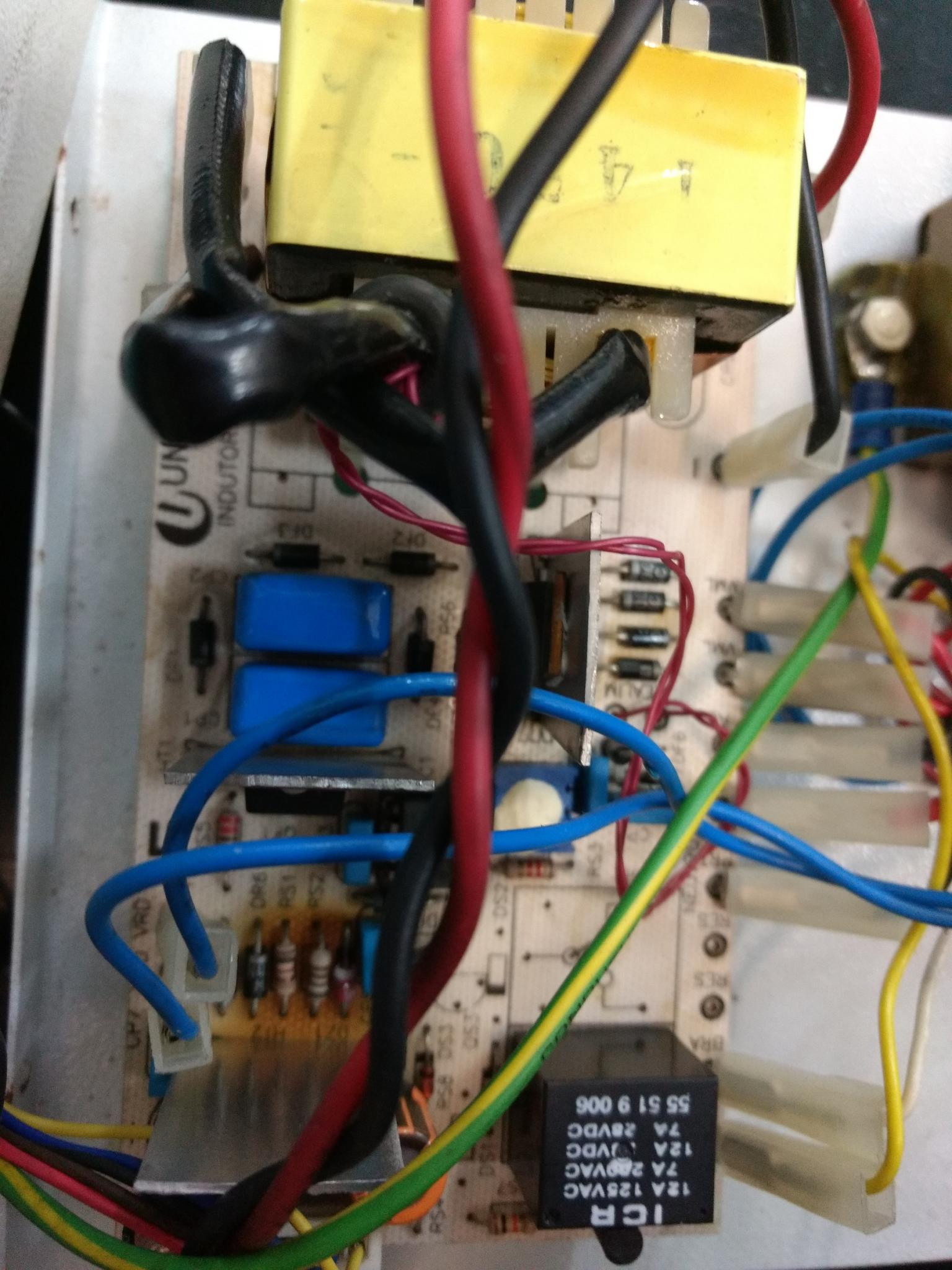

 Boa sugestão. Enviei as fotos.

Tem um integrado que parece um amp. diferencial, só que está com identificação parcialmente raspada e só aparece 2153, parece ser um controle automático de ganho para estabilizar a oscilação.   Não há nenhum semicondutor em curto ou aberto.

[Airtonarl]

3 horas atrás, cypersan disse:

está com identificação parcialmente raspada e só aparece 2153

acredito que seja um IR2153...

por está em um soquete, tambem acredito que de vez em quando ele da um probleminha.



mas faça testes, verifique o mosfet ao lado dele, verifique tambem os resistores e o diodo localizado nesta parte da placa onde esta amarelada.

[.if]

Só tem esta placa? ó o IR2153 aí...

ele é a fonte... Tem a ver?

[NelsinhoPira]

Estou com uma aqui com os FETs em curto e o CI. Mas o modelo desta daqui é UCS700, mas o circuito é muito parecido. CI e FETs com as numerações raspadas. Levantei parte do esquema e me parecu ser este CI IR2153 mesmo...agora tenho u,a luz no fim do túnel, rsrsrs. O colega Cypersan resolveu a dele?

[pcrock]

Em 14/04/2020 às 19:25, NelsinhoPira disse:

Estou com uma aqui com os FETs em curto e o CI. Mas o modelo desta daqui é UCS700, mas o circuito é muito parecido. CI e FETs com as numerações raspadas. Levantei parte do esquema e me parecu ser este CI IR2153 mesmo...agora tenho u,a luz no fim do túnel, rsrsrs. O colega Cypersan resolveu a dele?

Estou muito precisando do esquema dessa UCS700.. voce tem amigo??
Aminha parece tudo em ordem mas não oscila.. O circuito dos fets estão parados.. o processador parece tudo OK, obedece teclado e leds e tudo...

[Kdmus2017]

Em 14/09/2020 às 17:31, pcrock disse:

Estou muito precisando do esquema dessa UCS700.. voce tem amigo??
Aminha parece tudo em ordem mas não oscila.. O circuito dos fets estão parados.. o processador parece tudo OK, obedece teclado e leds e tudo...

Resolveu seu problema com a lavadora de ultrasom ?

elas costumam queimar o Mosfet ou igbt e queimando eles acaba provocando a queima de um par complementar de transistores de uso geral e o proprio ir2153.Tente diagnosticar por partes,desligue os mosfets e veja se existe algum sinal nas 2 saidas hi e low do ir2153.Se ele estiver aquecendo bem provavel esteja queimado.

Outra coisa seriam os piezzos rachados ou trincados..eles acabam nao oscilando mais na frequencia original,que pode ser 40 Khz ou 25Khz..

verifique a alimentacao do ir2153 tambem...



Em 06/03/2020 às 11:23, cypersan disse:

Olá a todos,



Bom, eu preciso consertar uma lavadora ultrasõnica da Unique, ultracleanner 1450.

O timer, alarme estão funcionando, o que indica que o microcontrolador está bom.  O relê aciona, mas os transdutores não oscilam.

Não sei muito sobre esses produtos, como é o esquema básico do oscilador ?  A frequência vem do micro ou é gerada de forma analógica na placa ?

Qual é a resistência ôhmica normal do trafo de saída para o transdutor ?



Att.

Marcelo.

O transdutor so vai oscilar se estiver perfeito,com tensão sobre eles e na frequencia do Piezzo,ou seja pode ser 25Khz,40Khz..ou outra frequencia.ela é gerada pelo IR2153 e na saida dele estão ligados os mosfets ou igbt para aplicar a potencia no transdutor.O Valor ohmico do trafo nao sei te dizer,costuma ser baixo 0,8 ..mas depende da frequencia e potencia..o valor indutivo varia de circuito para circuito..ja vi desde 300uH a 8mH..vai depender do valor capacitivo do transdutor..todo o circuito tem que estar em ressonancia ,do contrario nao vai funcionar como deve.Estude o ir2153 que voce vai entender como ele funciona.Qto ao esquema,o equipamento é muito simples..em 1 Hora e um pouco de paciencia voce mesmo pode passar para o papel.
