Outro UML Diagrama de Classe

[Lucas R.]

Olá,



Estou fazendo um exercício de uml ao qual devo criar um diagrama de classe e os requisitos são os seguintes:



Tenho que criar um diagrama de classes que represente o seguinte enunciado:
• Para ser um colecionador, você precisa ter uma ou mais coleções.
• Cada coleção deve ter dois ou mais itens.
• Cada coleção pertence a um colecionador.
• Uma coleção é composta de itens.
• Um item específico pode estar em mais de uma coleção (ou seja, um rótulo antigo da Coca-Cola pode estar em uma coleção de coisas legais da Coca-Cola e também em uma coleção de rótulos.)

- O pedido dele, como falei antes, é criar um diagrama de classes UML que modele as relações de dados descritas nos requisitos acima. Consegue fazer?

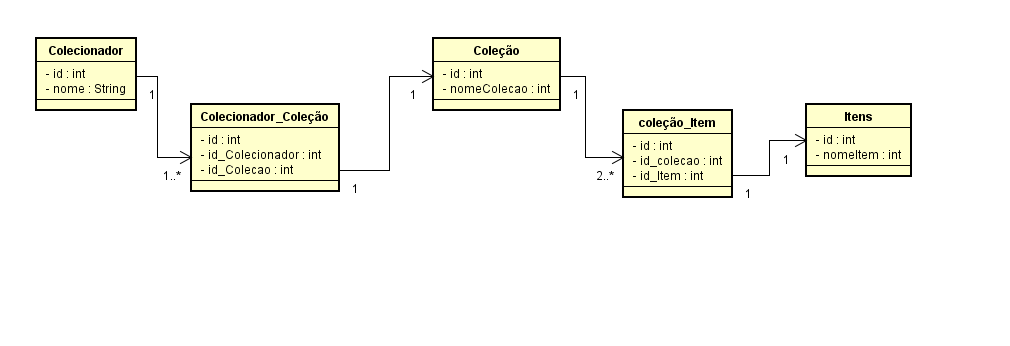

E eu criei o diagrama abaixo. Quero saber se eu consegui cumprir os requisitos, e se não, no que eu errei?





[REduh]

Acho que a forma correta seria assim.

[Lucas R.]

@REduh Seu diagrama me deu uma luz, vou dar mais uma olhada em alguns embasamentos, estava bem equivocado.

Valeu.

[joaomsal]

@Lucas R. Você errou na utilização dos relacionamentos de agregação e composição e no fato de adicionar instâncias de seus objetos no diagrama. Siga o exemplo do @REduh , e lembre de pensar de forma abstrata quando for fazer os diagramas de classes, ajuda bastante. Falou!

[Chubacao]

Olá pessoal!



Aproveitando o tópico aberto do colega, peço uma ajuda de vocês para corrigir um exercício que respondi com diagrama de classes e de casos de uso.



Poderiam me informar se atende as respectivas exigências ou se é necessária alguma alteração por erro?



O enunciado é:



Cheguei a Seguinte conclusão:



Classe



Use case



Agradeço a ajuda.
