Som ms6530cd sofreu picos de tensão mas não tem nada torrado !

[Marcos vinicius Ferreira]

Olá estou com som Toshiba ms 6530cd apresentando vários defeitos não estar saindo som‐  pré amplificador  não tá funcionado e display em curto , detectei (falta de alimentação no amplificador e fonte e no pré  IC vou enviar fotos ) mas não conseguir identificar verifiquei alguns resistores mas não achei o problema,( QUERIA No MINIMO PELO MENOS consertar o pré amplificador )

Esquema eletrico 》https://www.electronica-pt.com/esquema/audio/toshiba-audio/toshiba-ms-6525cd-ms-6530cd-12625/

[Renato.88]

No manual de serviços veja o esquema da página 12, capítulo 7.1



Lá tem o trafo de entrada, o amplificador e o pré, além dos reguladores de tensão.



Veja se as tensões estão corretas.

O display quando acende por inteiro nem sempre significa que o micro está em curto, as vezes pode ser falta de alimentação.

Somente as tensões de filamento é que estão presente.

[Marcos vinicius Ferreira]

Todos os três ic estão faltando algumas tensoes a foto do caderno e minha medição utilizando GND da fonte simtrica

Desculpe o garracho

[Marcos vinicius Ferreira]

@Renato.88

No( regulador de tensão) nos pinos : 8,9 não tem a tensão! .

No (pré  amplificador) não tem tensão nos pinos : 2,3, e segue sem do pino 5 até o 27 e também não tem no pino 30!!

No amplificador não tem a tensão nos pinos : 4,7,8

Todos os pinos citados estão com a alimentação na casa dos 0.03 milivolts  longe da tensão devida e os outros pinos estão com a tesao bem iguais!!! A o esquema eletrico!!!!!!

[BCP]

@Marcos vinicius Ferreira Visivelmente você esta com problemas na fonte dele, verifique ela toda.

[Renato.88]

@Marcos vinicius Ferreira alguns pinos que você mediu realmente não devem ter tensão nenhuma, são apenas sinais.



Tem que medir os mais importantes que são as alimentações:

No ci amplificador são o 1, 3 e 6 onde deve encontrar + e - 22V.



No regulador tem: pinos 2 e 10 que é a entrada de tensão.

As saídas são os pinos: 1, 3, 9 e 11 as tensões correspondentes estão no esquema.



O resto dos pinos são tensão de referência e sinais, por isso apresenta valores baixos.



O CI do pré amplificador recebe 11V no pino 3, mas também recebe sinal do micro (que parece estar com defeito ou sem alimentação), sem esses sinais ele fica inoperante.

[Marcos vinicius Ferreira]

@Renato.88

Vamos por parte o regulador de tensão não tem tensão adequada no pino 8 e 9 que é a saída e já verifiquei o r939 o ci ta queimado?

[Renato.88]

7 minutos atrás, Marcos vinicius Ferreira disse:

Vamos por parte o regulador de tensão não tem tensão adequada no pino 8 e 9

O regulador de tensão é o IC901, está acompanhando errado, as entradas e saídas dele eu especifiquei acima.

8 minutos atrás, Marcos vinicius Ferreira disse:

já verifiquei o r939

Que tem a ver?

Esse resistor é a alimentação do filamento do display.

9 minutos atrás, Marcos vinicius Ferreira disse:

ci ta queimado?

Qual ci?

[Marcos vinicius Ferreira]

Ic 901 esse mesmo As entradas que você falou estão certas pino 2 e 10 tem as tensão devidas o pino 9 não tem!!

[Renato.88]

O pino 9 alimenta o CD, só aparece tensão lá quando está selecionado CD no painel.

O pino 11 depende do botão power e os outros funcionam direto.

[Marcos vinicius Ferreira]

Em 06/07/2021 às 12:48, Renato.88 disse:





Tem que medir os mais importantes que são as alimentações:

No ci amplificador são o 1, 3 e 6 onde deve encontrar + e - 22V.



@Renato.88 Tem certeza ? no esquema os pinos 1 e 6 não consta esta tensão! Pelo que medir só tem ‐0,6 e 1.3

[Renato.88]

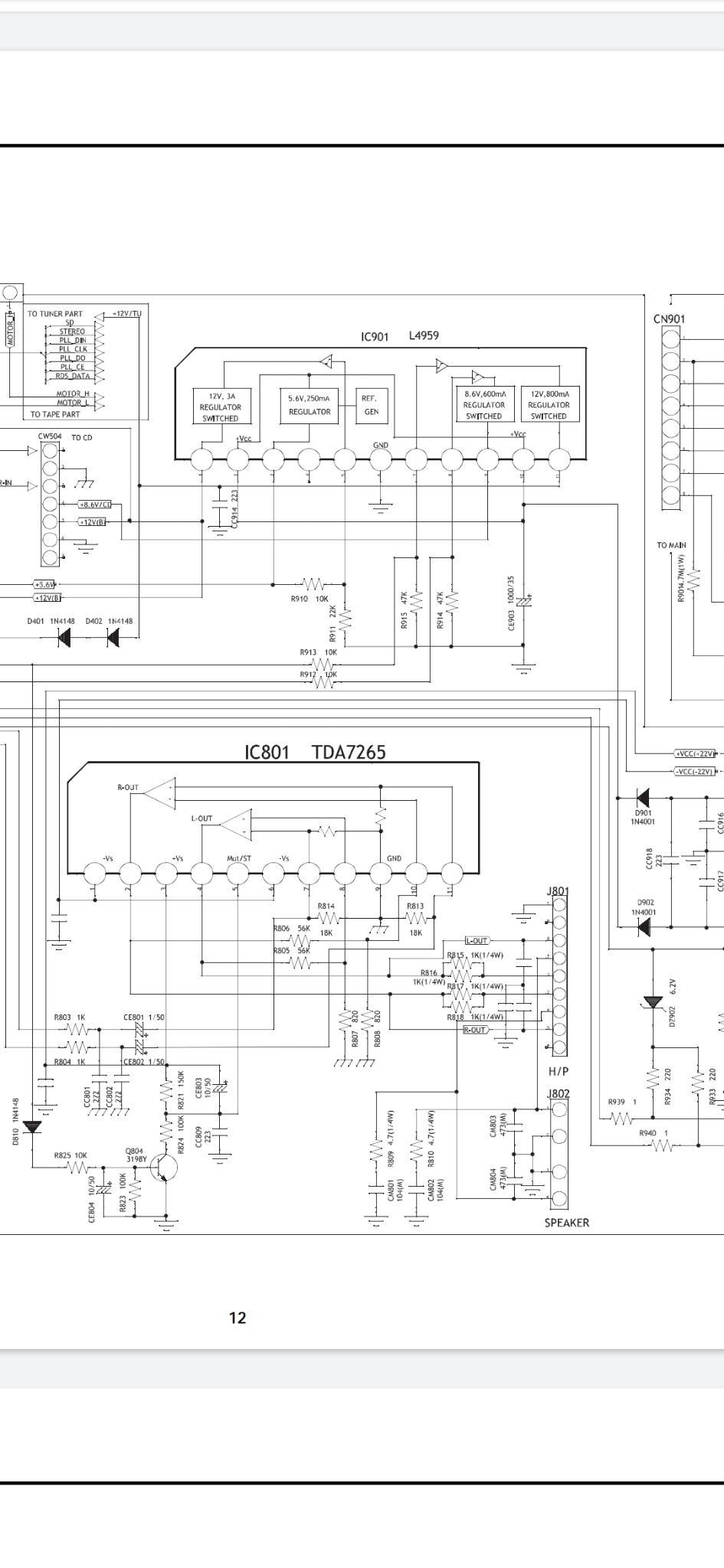

O esquema tá aí, só seguir as linhas:



[Marcos vinicius Ferreira]

11 horas atrás, Renato.88 disse:

O esquema tá aí, só seguir as linhas:



@Renato.88 Então e por isso, que as medições que voce me passou nunca irão da certo você está na página errada esse ai é do ms6525cd!! A página certa e a 7.5

Talvez o pré e o regulador ,mas os componentes estão colocados de formas diferentes.

[Marcos vinicius Ferreira]

O CI 471 estar queimado pois chega a tensão 12 volts no r483 mas do outro lado tem 1.7 E ele estar com resistência devida ele tabem e todos os componentes aquecem até chegar no ci.

Para que servem o Q742 e Q741?

O ci amplificador 》De um lado do r815 tem 28 e no outro que vai pro pino 8  tem 1 volts e já testei ele o que pode ser?

No negativo do CE807 tem 29 mas no positivo dele não tem nada

No CE 805 não tem nenhuma tensão ja no catodo do d 801 tem ,Como devo medir a tensão nesses capacitores



[Marcos vinicius Ferreira]

@Renato.88  poderia me dar uma ajuda indicado onde poderia estar o problema do display caso ele ainda de para consertar ? Ja que o pré dele queimou. Será que posso utilizar o potenciometro dele sem ter interferencia?

[Renato.88]

Em 09/07/2021 às 18:28, Marcos vinicius Ferreira disse:

O CI 471 estar queimado pois chega a tensão 12 volts no r483 mas do outro lado tem 1.7 E ele estar com resistência devida ele tabem e todos os componentes aquecem até chegar no ci.

O ci é o último a descartar, tem o zener, o outro diodo e os capacitores qualquer um deles pode estar em curto, além do próprio R483.

Para o CI estar ruim ele também deveria estar quente.



O CI 471 estar queimado pois chega a tensão 12 volts no r483 mas do outro lado tem 1.7 E ele estar com resistência devida ele tabem e todos os componentes aquecem até chegar no ci.

Em 09/07/2021 às 18:28, Marcos vinicius Ferreira disse:

Para que servem o Q742 e Q741?

Mute.

Em 09/07/2021 às 18:28, Marcos vinicius Ferreira disse:

O ci amplificador 》De um lado do r815 tem 28 e no outro que vai pro pino 8  tem 1 volts e já testei ele o que pode ser?

No negativo do CE807 tem 29 mas no positivo dele não tem nada

No CE 805 não tem nenhuma tensão ja no catodo do d 801 tem ,Como devo medir a tensão nesses capacitores

Tá medindo com a referência errada....

A massa desse aparelho é no positivo do CE907 e negativo do CE906, é lá que a ponta preta do multímetro fica.



1 hora atrás, Marcos vinicius Ferreira disse:

 poderia me dar uma ajuda indicado onde poderia estar o problema do display caso ele ainda de para consertar ?

O display se a fonte tiver boa é só o micro, sem chance de consertar se for ele.

outros defeitos bem simples como botões do painel em curto também podem aparecer.



1 hora atrás, Marcos vinicius Ferreira disse:

Ja que o pré dele queimou.

Tava medindo errado, faça os testes indicados acima, pois um CI desses é mais difícil queimar que o restante das peças.

1 hora atrás, Marcos vinicius Ferreira disse:

Será que posso utilizar o potenciometro dele sem ter interferencia?

Não é potenciômetro, é encoder...

Depende do micro e do pré pra funcionar.

[Marcos vinicius Ferreira]

31 minutos atrás, Renato.88 disse:



Tá medindo com a referência errada....

A massa desse aparelho é no positivo do CE907 e negativo do CE906, é lá que a ponta preta do multímetro fica.



Tava medindo errado, faça os testes indicados acima, pois um CI desses é mais difícil queimar que o restante das peças.

Sim, utilizeu gnd da fonte simetrica para fazer todas a medições , que estar com + 30 ‐30 , observacao: o CE907 descarrega a o longo do tempo e o CE 906 não ,quando tiro da tomada,  isso pode me indicar algo?

[Marcos vinicius Ferreira]

@Renato.88 voce acha que o ci amplificador estar queimado por as medições que te passei acima ? e não tava medindo com referencia errada pode considerar as medicoes sem medo.

[Marcos vinicius Ferreira]

O ci amplificador estar queimado quando tirei as tensões voltaram a o normal é o pré queimou também tudo foi danificado acho que vou fazer com ele tipo (caixa amplificada) aproveitar o trafo
