Como identificar resistores queimados do multímetro analógico MINIPA ET-304

[Nilo XK]

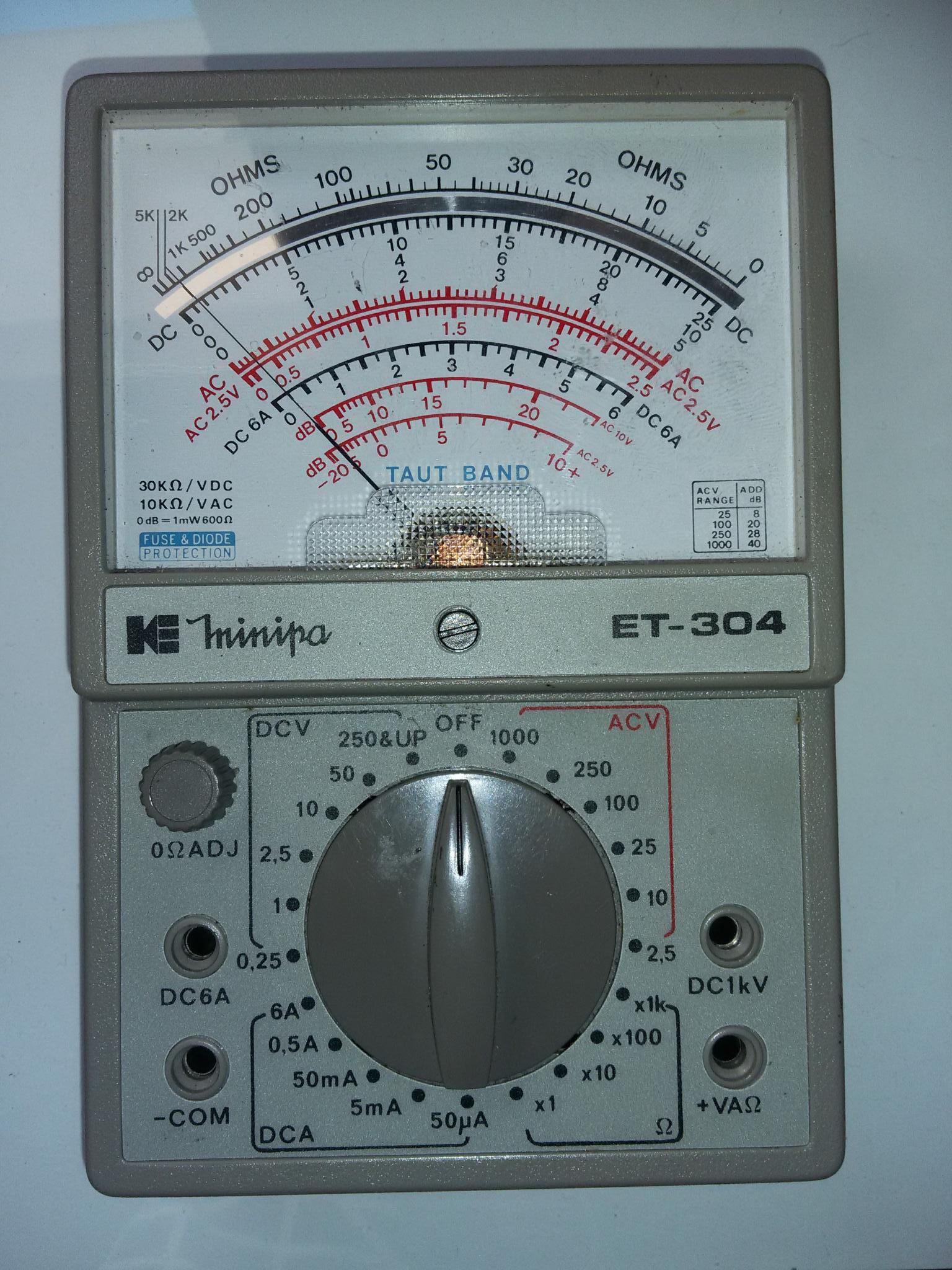

Tenho um multímetro analógico Minipa ET-304 que está com dois resistores queimados, não sou técnico e há muitas informações desencontradas, logo, para simplificar, pergunto:



Alguém tem esse múltímetro e poderia mandar uma foto da placa e seus componentes ??



Desde já agradeço.

[rmlazzari58]



[.if]

Permitam-me acionar o modo humano sob o risco autorizado de deleção

[modo humano on]

Provavelmente o amigo autor @Nilo XK achou a solução graças ao amigo @rmlazzari58 que pesquisou pra ele. E sequer esboçou reação. Faço isso por ele ok? e @Nilo XK .. o @Luciano da Silva pode nem estar + entre nós (no bom sentido claro).. perceba sua participação única (e de valor)

[modo humano o.. o... aff não consigo desligar kk]

[Nilo XK]

@.if @.if o problema é que não estou vendo resposta, apenas a repetição da minha postagem

agora, Nilo XK disse:

@.if @.if o problema é que não estou vendo resposta, apenas a repetição da minha postagem

Alguém tem esse múltímetro e poderia mandar uma foto da placa e seus componentes ??



(perfil Bandit) é meu !!!

[.if]

5 minutos atrás, Nilo XK disse:

(perfil Bandit) é meu !!!

Ah tá. Não tinha como eu saber.



2 horas atrás, Nilo XK disse:

Tenho um multímetro analógico Minipa ET-304 que está com dois resistores queimados,

Publique a foto do seu queimado. De repente dá pra comparar com a do outro e lhe definir o valor.

[Nilo XK]

@.if ok...no problem....(me mandaram uma foto e consegui separar o que preciso...)

[rmlazzari58]

Sei lá, só sugestão. Será que dessoldando o resistor torrado não dá para ver o número dele na placa? É que no post #8 do tópico linkado tem um esquema...





O vai ver o esquema, que era sujeito a alterações, foi mesmo alterado...

1 hora atrás, .if disse:

[modo humano o.. o... aff não consigo desligar kk]

Também gostaria, às vezes. E também não consigo, rs...

[Nilo XK]

@rmlazzari58 tem sim...mas mesmo com o número, como não sou técnico estou sofrendo....estou vendo se alguém tem e manda uma foto da placa e dos componentes......(esse post do Bandit, é meu....)...esse múltimetro está parado a anos...havia esquecido e o achei sem querer....

[.if]

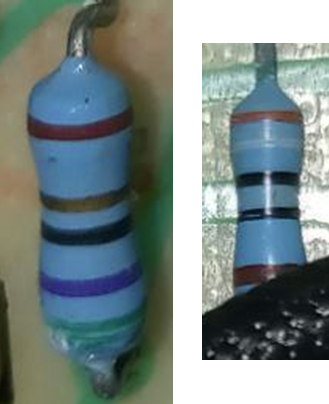

Baseando no esquema gentilmente cedido pelo amigo @rmlazzari58 e as fotos por ti publicadas:

=57 Ohms=R9........................  =390 Ohms=R14



[Nilo XK]

@.if o R9 é maior que o R14



[.if]

ok amigo.. ele é mais potente.

[alexandre.mbm]

Em 02/02/2022 às 14:23, Nilo XK disse:

o R9 é maior que o R14





Se você medir as dimensões, saberemos os Watts.

[Renato.88]

@Lucas Arsenio só tem lugar pra duas ali.

Então você só perdeu uma.

[Marcio Denis]

Eu tenho o esquema.

[alexandre.mbm]

@Marcio Denis , que publicação é essa? Pode nos mostrar a capa?

[Nilo XK]

@alexandre.mbm role a página...está no topo

[.if]



2 horas atrás, Nilo XK disse:

role a página...está no topo



Rolei pra ver e...

Não consegui ver diferença entre o que o amigo @rmlazzari58 postou

e o ...



Mesmo assim agradecemos claro

[Renato.88]

15 horas atrás, alexandre.mbm disse:

@Marcio Denis , que publicação é essa? Pode nos mostrar a capa?

É o manual do aparelho. Nesses multímetros Analógicos antigos no manual, além das instruções de como usar também vinha o esquema.

Afinal quem vai trabalhar com um aparelho desses precisa ter conhecimento na área.
