Capacitor SMD (queimado!) Como saber!

[leoboy.voce]

Olá estou com uma duvida, o capacitor smd quando esta queimado ele fica todo preto?

Ele mostra o valor no capacimetro ?



[alexandre.mbm]

Capacitores entram em curto ou ganham fuga. Eu não sei, em SMD, o equivalente a vazar ou estourar. Quais são os SMD da sua questão? Mostre-nos fotos...

[.if]

10 horas atrás, leoboy.voce disse:

capacitor smd quando esta queimado ele fica todo preto?

Não há comportamentos padronizados mas entre eles...

2 horas atrás, alexandre.mbm disse:

entram em curto ou ganham fuga.

... sem aparentar nada estranho.

[alexandre.mbm]

SMD é a forma de união em solda entre componente e placa, não é um formato volumétrico específico.

[leoboy.voce]

@alexandre.mbm  Estão em curto e no capacimetro mostra de valor 1, mais não alteram os valores.

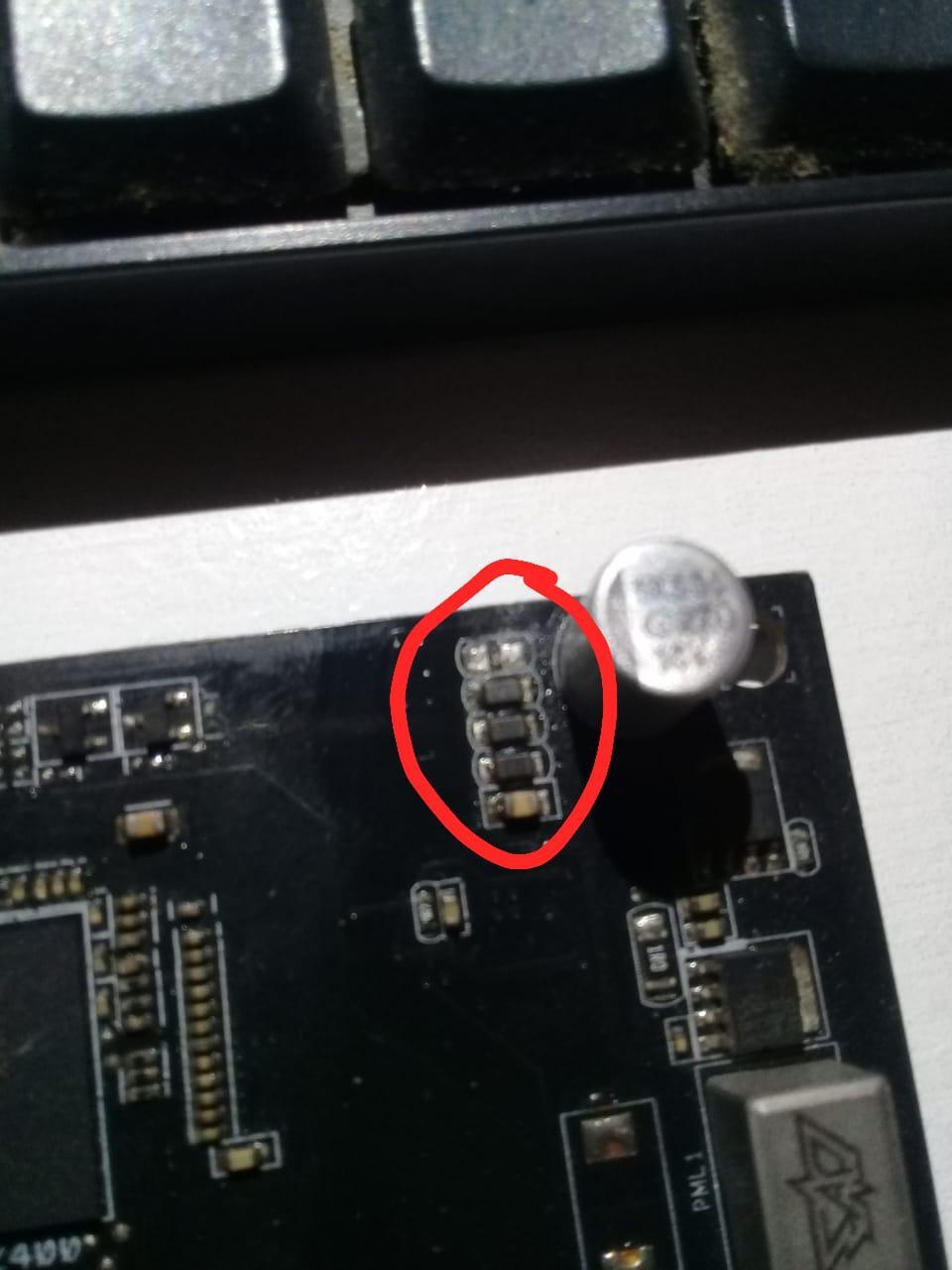

@alexandre.mbm Nesta imagem e capacitor ou varistor, tenho essa duvida enorme!

@alexandre.mbm Quando não consigo ver o valo no capacimetro como realizo a troca?

[alexandre.mbm]

@leoboy.voce , não sei lhe responder.



21 horas atrás, leoboy.voce disse:

Quando não consigo ver o valor no capacímetro, como realizo a troca?



Não entendi a pergunta.

[.if]

10 horas atrás, leoboy.voce disse:

capacitor ou varistor, tenho essa duvida enorme!

Parece que sua dúvida é só a ponta do iceberg de dúvidas ainda maiores. Vou tentar arranhar a superfície dela... Seguinte.. não tem como medir capacitores com ele soldado no circuito pois este interfere na medição do valor ok?

Portanto, não...

10 horas atrás, leoboy.voce disse:

não consigo ver o valor no capacímetro



Por fim, pra realizar a troca envolve outro tipo de habilidade adquirido com práticas/treinamentos/conhecimentos

[Blumer Celta]

Existem capacitores cerâmicos e eletrolíticos (dentre outros, você não especificou), mas pelas fotos acho que fala dos cerâmicos.



O fato de ser preto acredito que não interfere imediatamente na questão, pois tem componentes que já são da cor preta (e nem todos são capacitores embora sejam parecidos).



Já resolvi muitos casos de CAPs cerâmicos em curto medindo diretamente na placa (sem precisão da medida), da seguinte forma:



Usando multímetro com pontas de agulha, cravo nos terminais do cap cerâmico, se der muito perto de zero ohms, retiro da placa e testo novamente para saber se é ele que está em curto ou se é outro componente adjacente, isso já me poupou muito tempo.



Mas confesso que dentre os que estavam de fato em curto, muitos deles estavam escurecidos (embora nem todos).



Já peguei algumas fontes entrando em proteção por causa destes bichinhos em curto.



Não me lembro de ter pego algum caso de capacitor cerâmico de disco em curto. isso pode acontecer, ou só é comum em caps SMD?

[alexandre.mbm]

15 horas atrás, alexandre.mbm disse:

@leoboy.voce , não sei lhe responder.



(15 horas atrás eu precisava dormir)



Eu vi alguma foto no Google que parecia corresponder a varisror SMD. Muito parecido com capacitor. Eu nem sabia que existia...



15 horas atrás, alexandre.mbm disse:

21 horas atrás, leoboy.voce disse:

Quando não consigo ver o valor no capacímetro, como realizo a troca?



Não entendi a pergunta.



Se o capacímetro, em teste correto (fora do circuito), mostra resultado inesperado, existe a demanda pela substituição.

[leoboy.voce]

@alexandre.mbm  já retirei o capacitor smd da placa ele esta em curto certo, agora vamos a seguinte questão como vou saber o valor dele para fazer a substituição dele ser no capacimetro mostra apenas o valor 1 rsrs...

mais 1 o que ?

1pf ?

1nf ?

1uf ?

rsrs

14 horas atrás, .if disse:

Parece que sua dúvida é só a ponta do iceberg de dúvidas ainda maiores. Vou tentar arranhar a superfície dela... Seguinte.. não tem como medir capacitores com ele soldado no circuito pois este interfere na medição do valor ok?

Portanto, não...



Por fim, pra realizar a troca envolve outro tipo de habilidade adquirido com práticas/treinamentos/conhecimentos

sim correto, já retirei ele da placa amigo.

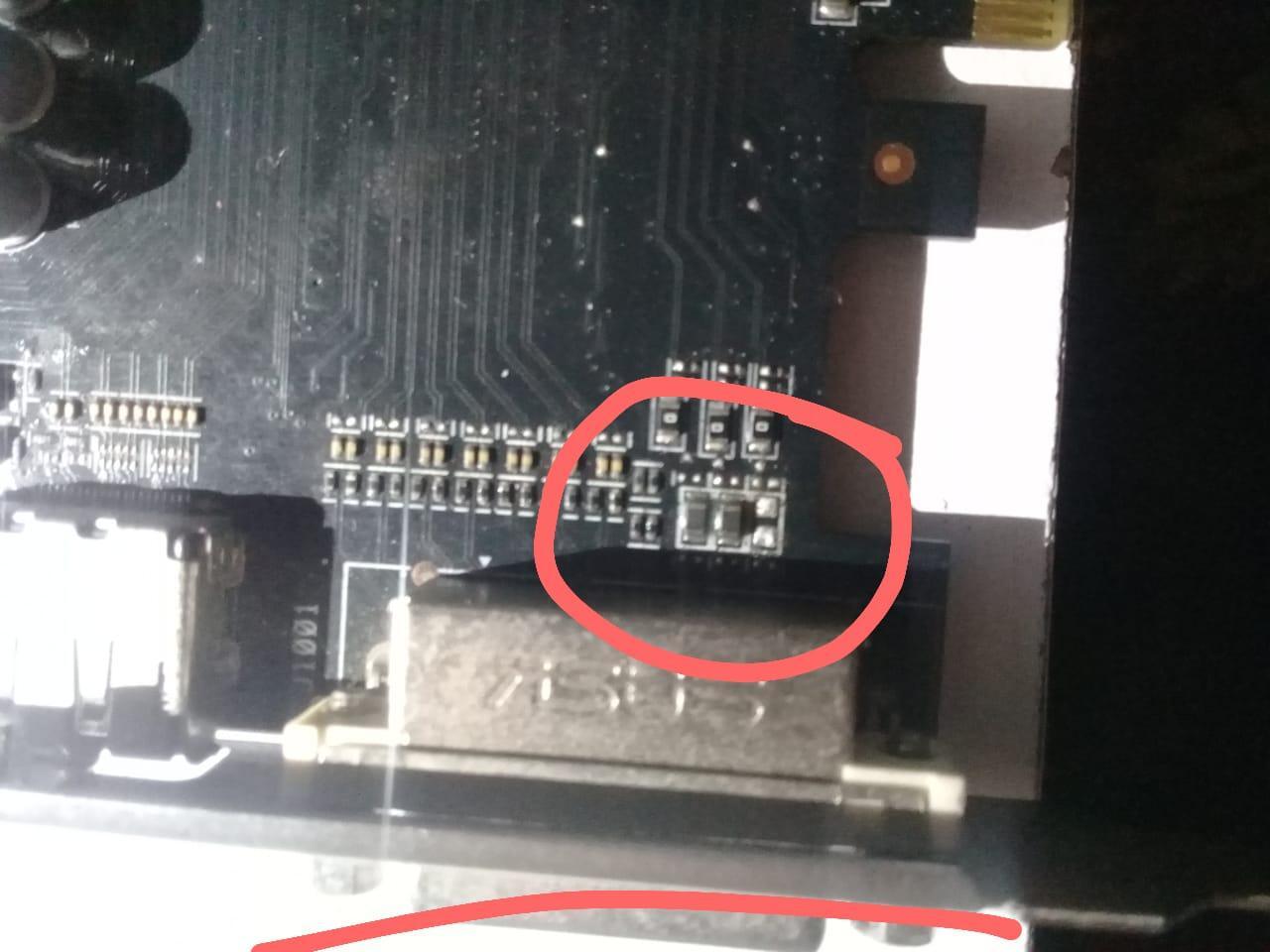

@alexandre.mbm esses componentes que marquei e diferente do capacitor, ele e mais fino rsrs...

[alexandre.mbm]

49 minutos atrás, leoboy.voce disse:

como vou saber o valor dele para fazer a substituição



Esquema da placa. Ou retirando o mesmo componente de outra placa.

[leoboy.voce]

@alexandre.mbm o esquemas dessas placa e difícil ne rsrs, tenta encontra uma placa com mesmo componente ne.

[.if]

9 horas atrás, leoboy.voce disse:

já retirei o capacitor smd da placa ele esta em curto certo



14 horas atrás, Blumer Celta disse:

O fato de ser preto acredito que

... pode ser indutor por isso o 'curto certo'.



Já usei técnica similar. Alimento o circuito em curto com uma fonte + resistor de modo a dar uma corrente boa...

14 horas atrás, Blumer Celta disse:

Usando multímetro com pontas de agulha, cravo nos terminais do cap cerâmico, se der muito perto de zero...

...volts, o curto está na região. Certa feita nem estava no capacitor mas sim num furo de transpasse pra camadas interiores.

[Blumer Celta]

Amigo, pode ser também o FERRITE BEAD SMD,

O que resultará em curto certo também, pelo que sei.

E em multímetros acho que aparece 1 se estiver em curto ou muito próximo disso.

[alexandre.mbm]

4 horas atrás, Blumer Celta disse:

E em multímetros acho que aparece 1 se estiver em curto ou muito próximo disso.



Pelo contrário, se estiver aberto, não? Teste de continuidade.

[Blumer Celta]

não lembro bem, costumo usar multimetro de agulha.

[alexandre.mbm]



Avancem até 1 min e 35 seg.
