Ligação de botão pulso inox Led em SONOFF mini R2

[Danillo Oliveira]

Boa noite.



Tenho um conhecimento raso em eletrônica (enferrujada rsrsrs).



Estou montando um projetinho que funcionará da seguinte forma:

ENERGIA (AC) > SONOFF (bivolt) + botão pulso inox com Led (bivolt) > produto eletrônico (que funciona em 12v, com transformador embutido)



Gostaria de saber como fazer a ligação deste botão inox para controle “manual” da energia desse projeto.



Agradeço desde já

[.if]

Você quer ligar o botão em paralelo com o sonoff? Basta conectar o n.o. e n.c. de um no n.o e n.c. do outro. Caso não seja isso é melhor você fazer um desenho qualquer ... 1.jpg>1k.txt

[Danillo Oliveira]

2 horas atrás, .if disse:

Você quer ligar o botão em paralelo com o sonoff? Basta conectar o n.o. e n.c. de um no n.o e n.c. do outro. Caso não seja isso é melhor você fazer um desenho qualquer ... 1.jpg>1k.txt

obrigado pela ajuda!!



minha ideia seria ligar esse botão inox no projeto de forma que ele acendesse (e mantivesse aceso) caso eu ligasse o SONOFF via Celular ou pelo próprio botão inox.



sei que esse SONOFF possui 2 saídas (as últimas, cinzas) onde posso colocar um botão. Ele também deixa configura-ló que ao receber um pulso mantém-se ligado, e ao receber outro ele desliga.



acabei ficando na dúvida se uso as saídas do SONOFF para adicionar esse botão ou se uso ele “dentro das saídas comuns de energia” do SONOFF.



só lembrando que o eletrônico do projeto já possui um “transformador” para 12v.

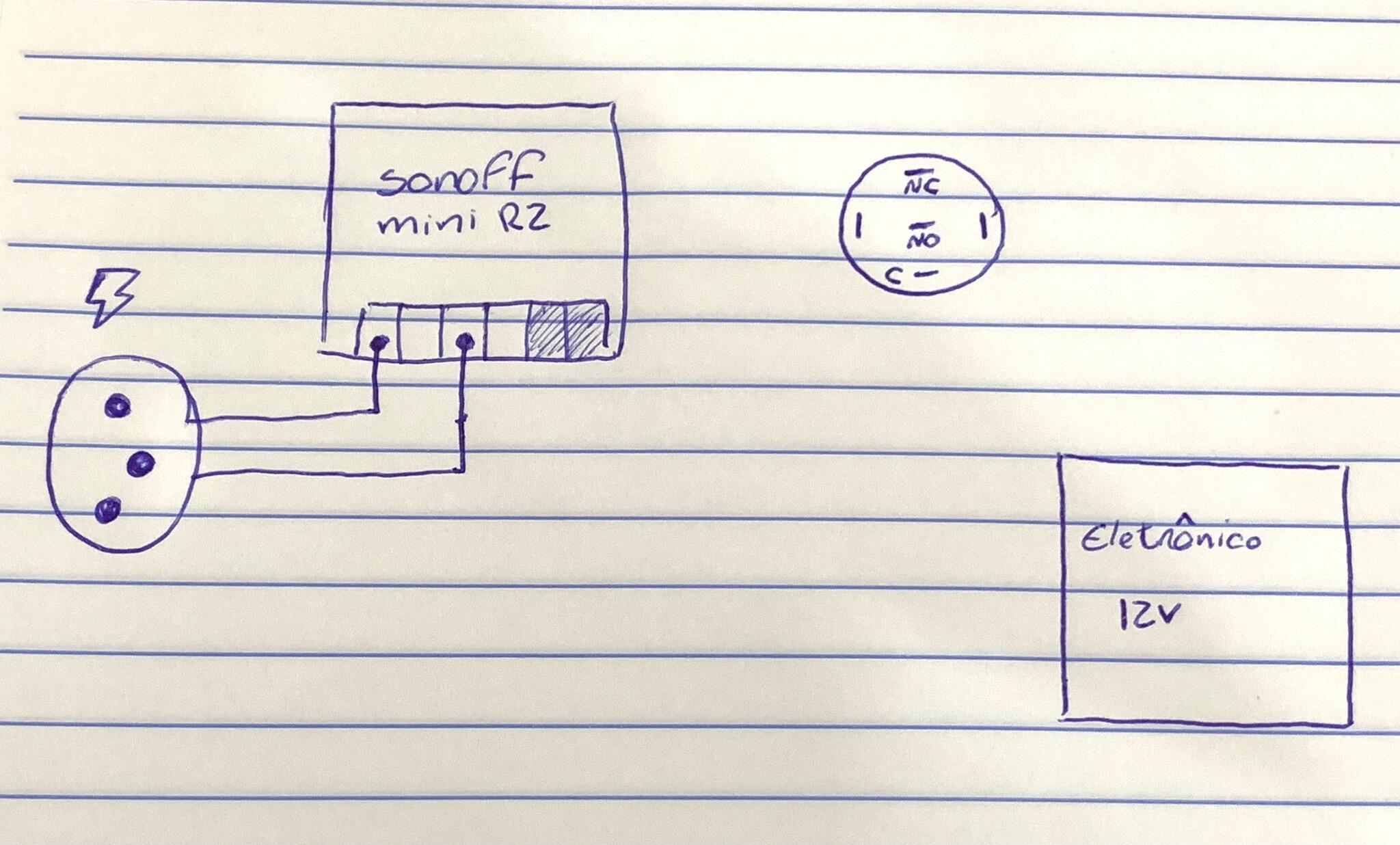

Fiz um desenho bem simbólico do que tenho para montar esse projetinho, mas não sei ao certo onde conectar todos os fios e ligações



obrigado pela ajuda

[.if]

Acabei falando incompleto/enganado. Caso em paralelo você deve ligar o C com C e N.O. com N.O. ok? E por mais que eu tente - até inverti as cores -  não consegui identificar com certeza absoluta as funções das saídas.

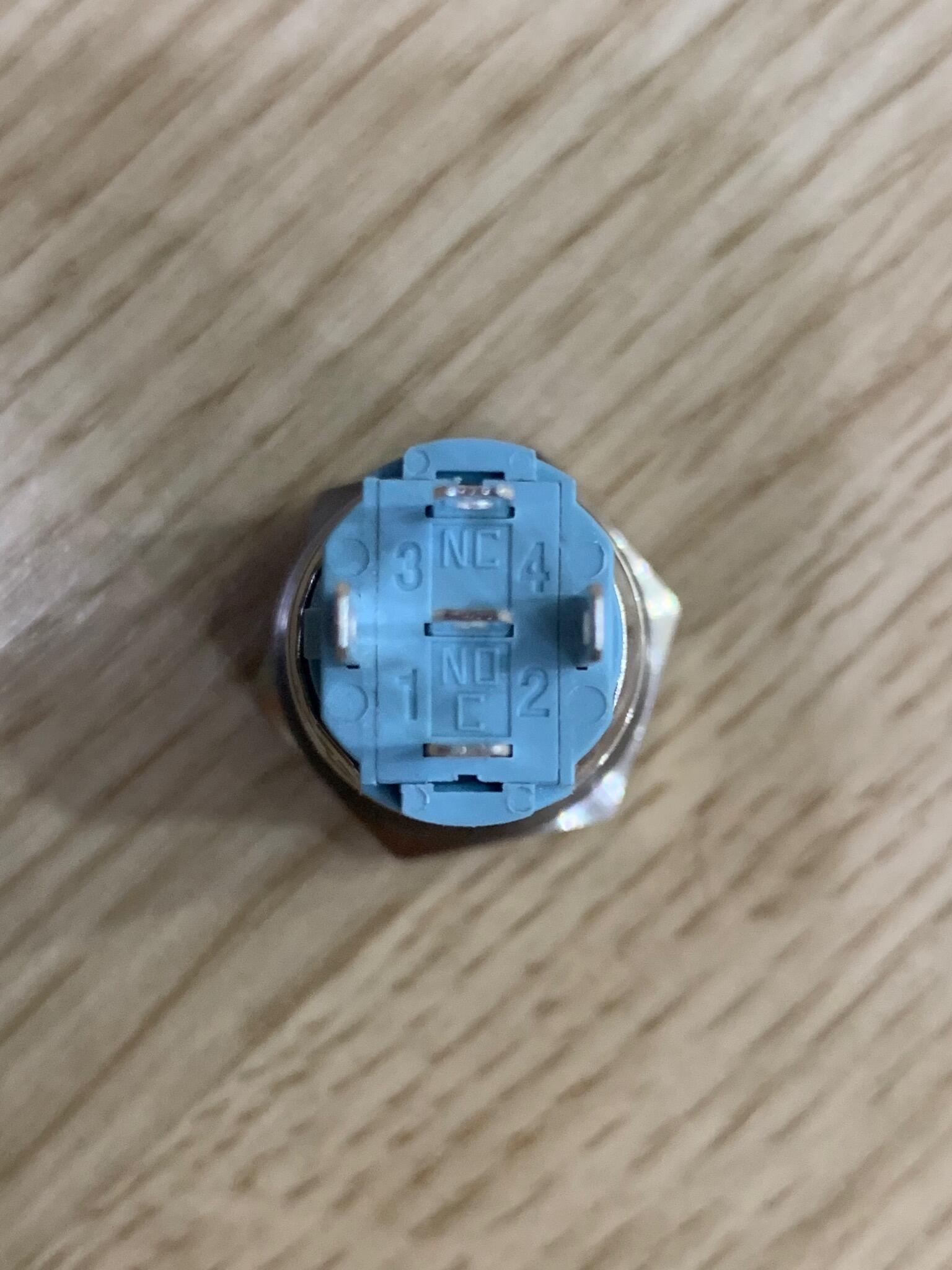

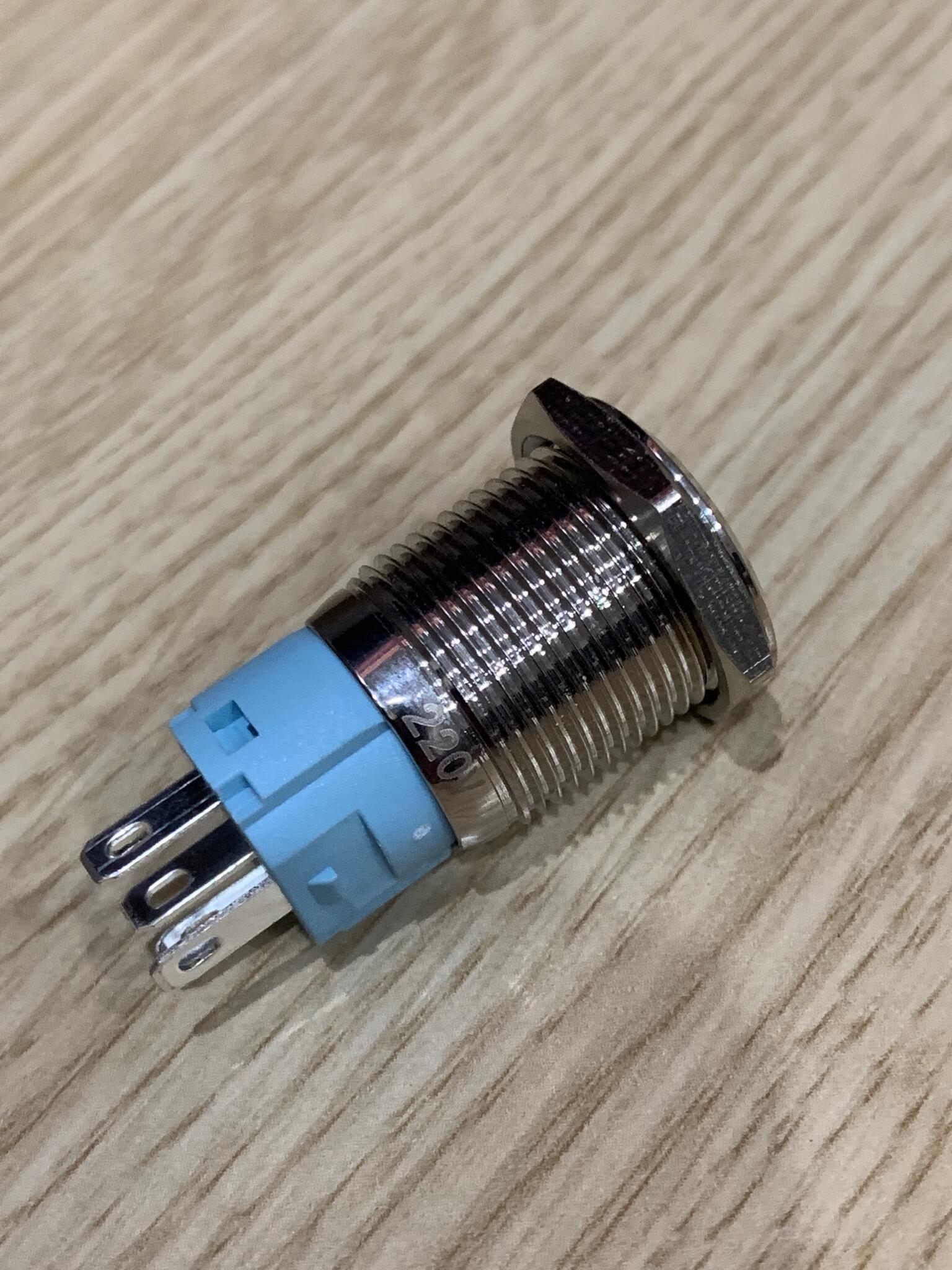

Publique mais info sobre seu sonoff e chave. Esta acho que sua lâmpada está conectada nos terminais laterais/horizontais:

1 hora atrás, Danillo Oliveira disse:

minha ideia seria ligar esse botão inox no projeto de forma que ele acendesse (e mantivesse aceso) caso eu ligasse o SONOFF via Celular ou pelo próprio botão inox.

Se o que você quiser acionar for de mesma tensão dela, basta ligá-la em paralelo com este.

[Danillo Oliveira]

Opa, nem se preocupe, já agradeço pela força!!



Esse seria o esquema de instalação do SONOFF MINI

[.if]

Pra acender a lampadinha do interruptor junto com a lâmpada controlada, algo me diz que basta conectar retorno e neutro nos terminais laterais horizontais do seu interruptor...

Pra conferir, publique agora informações técnicas/datasheet/link dele

[Jorge Rufino]

Boa noite Danilo,



Conseguiu fazer a ligação do botão de inox aí sonoff, poderia compartilhar o esquema utilizado?
