Ponte H com mosfet

[Jaime]

Boa Noite.

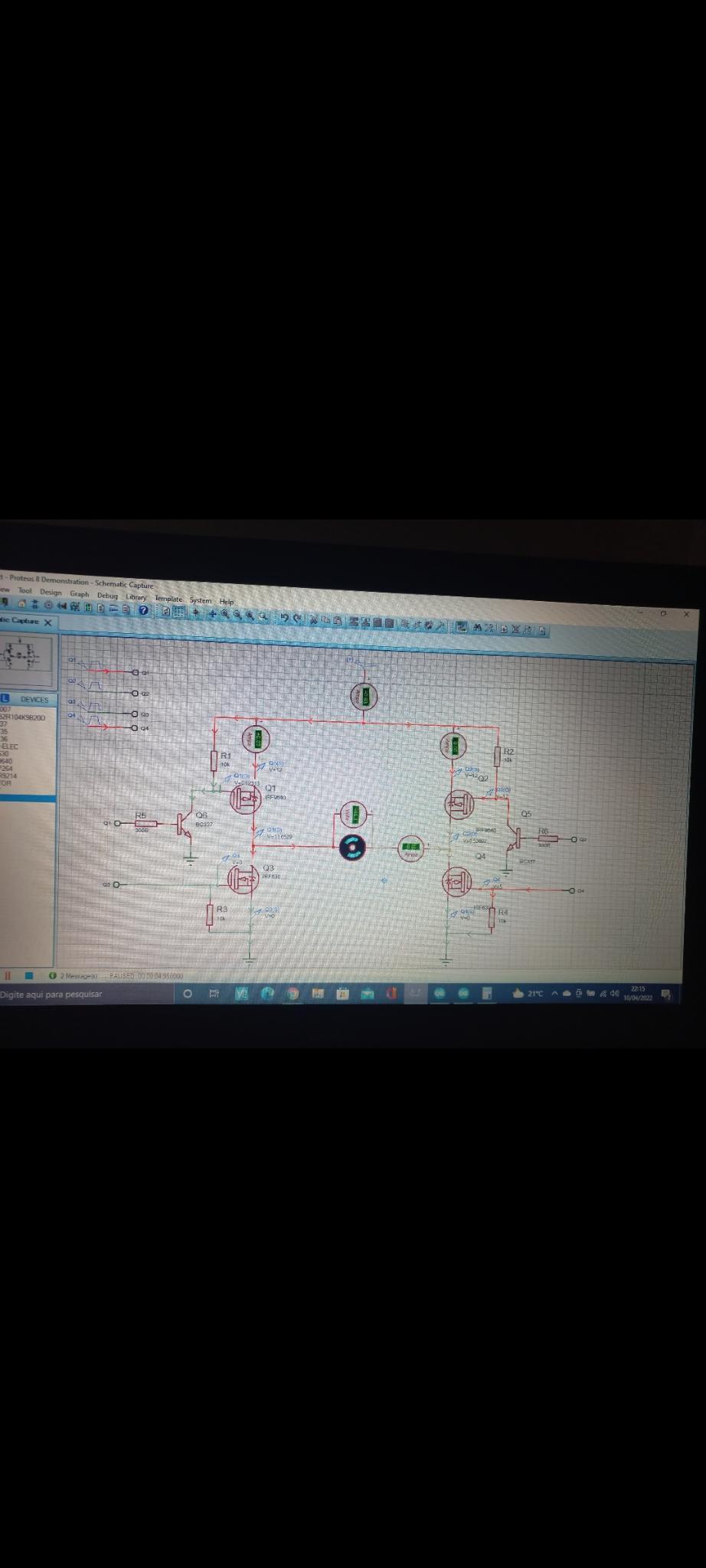

Sou novo no fórum, estou tentando montar uma ponte H para controlar o sentido do motor. No proteus o projeto roda sem problemas, mas quando montei os Mosfets da parte alta ( p-channel) esquentam muito, já os da parte baixa ( n-channel) não esquentam.  A tensão de alimentação está em 12v e a de acionamento em 5v. Estou usando um arduino para gerar os pulsos em cada mosfet. Se alguém puder me ajudar, não entendo o que está errado.  Obrigado.

[.if]

Talvez esteja acionando os dois n-channel ao mesmo tempo mesmo que momentaneamente. Se eu fosse você, consideraria um driver pronto algo como bts7960. Ele incorpora proteções e tal.

[aphawk]

@Jaime ,



Quais os Mosfets que você está usando ?



Paulo

[Jaime]

@aphawk

Os mosfet's são:

P-channel: IRF9640

N-channel: IRF630B

@.if quanto a estar acionando os dois ao mesmo tempo, pensei que poderia ser isso, mas incluí um dead time de 10 microsegundo no código do arduino quando vou trocar o chaveamento. Mas não resolveu.

[Sérgio Lembo]

Pelo circuito montado a tensão do motor não pode ultrapassar os 20V ou queimaria o gate dos mosfets canal P. Provavelmente tem-se 12V. Por qual razão está utilizando mosfet de 200V? Quanto maior a tensão do transistor mais chato é de se controlar, os de menor tensão possuem melhor performance e controle mais amigável. Para essa aplicação o mais recomendável é utilizar transistores entre 30V e 55V. Para chaveamento de PWM os drivers devem ser totem pole. A solução de fazer carga por transistor e descarga por resistor não é boa, os transistores realmente irão aquecer por descarga lenta, isto é o transistor passa a trabalhar também na região ativa.

[.if]

37 minutos atrás, Sérgio Lembo disse:

descarga por resistor não é boa, os transistores realmente irão aquecer por descarga lenta, isto é o transistor passa a trabalhar também na região ativa

... neste caso uma solução 1/2 boca é diminuir os resistores pra ele parar de conduzir + rápido. Reduza também a freq do pwn

E continuo achando que um driver semi pronto lhe é + amigável

[aphawk]

@Jaime ,



Capacitância muito alta no gate para os resistores de carga R1 e R2 ... diminua eles para 470 ohms que deve melhorar.



Esses Mosfets possuem um RDS meio alto para os padrões atuais ... 0,5 ohm .... os Mosfets podem esquentar mesmo com todo o circuito ok ..... se seu motor puxar 2A cada mosfet tem de dissipar 2 Watts, então melhor por um dissipador neles....



Ah, R3 e R4 abaixe eles para uns 470 ohms também !



Paulo
