Como atualizar a BIOS da placa-mãe colorful H610M-K M.2 V20 ?

[telazulinformatica]

Ela veio com a versão de 1004 e queria colocar a versão 1006, mas não estou conseguindo pois ja tentei de tudo e ate agora nada.

PC

i5 12400f

memória Asgard 3200mhz

RX 6600

SSD NVMe xpg adata 128gb

SSD sata team group 500gb

[Pedro Math.pi]

@telazulinformatica Baixe, descompacte e coloque em um pendrive formatado em fat32. Vá na BIOS, na opção advanced, e procure o lugar pra atualizar o firmware. O manual é bem pobre e não conseguir ver nada por lá além da tela inicial da BIOS.

Ahh, tem um BIOS update guide lá. Resolvido: https://en.colorful.cn/product_show.aspx?mid=84&id=950

Faz o procedimento acima. Na página 7 tem o passo a passo dentro da BIOS.

[telazulinformatica]

@Math.Pi eu ja tentei por esse passo e da erro la na tela de BIOS. Tambem ja tentei pelo modo UEFI  e tb deu erro. Abaixo eu vou colocar o modo que o arquivo de BIOS manda fazer e tb da erro.



1. Copy all files and paste into your drive or a partition of your hard driver disk (FAT 32 partition), for example C disk.
Note: EFI folder, which is the UEFI boot file, have to be saved in root directory of your USB flash drive. Shell folder is the BIOS file for updating in UEFI DOS environment. And BIOS folder is the files for updating directly in BIOS.

2.Ë¢BIOS֮ǰÐèÒª½øÈëBIOSÀï¹Ø±ÕME,±£´æÖ®ºó¿ª»ú°´F11½øÈëÒýµ¼É豸²Ëµ¥£¬não¡ÔñUEFIģʽ½øÈëshell¡£
2. Turn off ME in BIOS before updating, save changes and reboot your device. Press F11 to access the Boot Menu, and select UEFI to enter Shell.

3.½øÈëUÅÌĿ¼, ¼üÈëfs0: »òfs1: ...ÀàÍÆ£¬ÔÙÊäÈëDir »ò Ls ²é¿´·ÖÇøÏÂÊÇ·ñÓÐÎÒÃÇÌṩµÄË¢ÐÂÎļþ¡£
3. Enter USB flash drive directory, input "fs0:", or "fs1:", etc.. Then you can input "Dir" or "Ls" to check if there is the update files we need in each partition.

4.Èç¹ûÓУ¬ÔòÊäÈëcdºó°´Tab¼ü£¬não¡Ôñ"shell"Îļþ¼Ðºó°´»Ø³µ£¬×îºóÊäÈëupdate.nshºó°´»Ø³µ¼´¿É¡£
4. If yes, input "cd" and then press the Tab key, select the "shell" folder and press Enter, finally input "update.nsh" and press Enter on your keyboard.

5.ˢгɹ¦ºóÇë°´Ctrl+DEL¼üÍ˳öUEFIģʽ£¬ÔÚ¿ª»úÔÚ»úÆ÷×Ô¼ì¹ý³ÌÖа´DEL¼ü½øÈëBIOS£¬½øÈë"Exit",não¡Ôñ¡°Load Optimal Defaults (Recommended)¡±não¡ÔñOK£¬¼´ÔØÈëÒ»´ÎÓÅ»¯Öµ¡£°´F10±£´æÍ˳ö¼´¿É¡£
5. When update finishes successfully, please reboot your computer and press "DEL" during self-test stage to enter BIOS, and do the following steps to load the optimized setup: Choosing "Exit", then "Load Optimal Defaults (Recommended)", and "OK". In the end, don't forget to press F10 to save and exit.

CONGRATULATION!! YOU DID IT!!

[Pedro Math.pi]

Tire uma foto do erro. Vai ajudar. Tire também uma foto do arquivo dentro do pendrive pra ver como está.

[1lokos]

Citação

2. Turn off ME in BIOS before updating, save changes and reboot your device.



O que seria esse "ME" para ser desabilitado no BIOS antes de começar o processo de atualização?



Atualização de BIOS via comandos DOS como nos "good ol'times".







[telazulinformatica]

@1lokos Eu ja tentei por esse modo e quando escrevo update.nsh da erro

[1lokos]

Parece "easy peasy":

Citação



1. Copie todos os arquivos e cole na sua unidade (pendrive) ou em uma partição do seu disco rígido (partição FAT 32), por exemplo disco C (ignore esta parte se for usar o pendrive).

Nota: A pasta EFI, que é o arquivo de inicialização UEFI, deve ser salva no diretório raiz da sua unidade flash USB (pendrive).

A pasta Shell é o arquivo BIOS para atualização no ambiente UEFI DOS.

E a pasta BIOS são os arquivos para atualização diretamente no BIOS.



2. Desligue o ME no BIOS antes de atualizar, salve as alterações e reinicie o dispositivo (computador).

Pressione F11 para acessar o menu de inicialização e selecione UEFI para entrar no Shell.



3. Entre no diretório da unidade flash USB, digite "fs0:", ou "fs1:", etc.

Então você pode inserir "Dir" ou "Ls" para verificar se há os arquivos de atualização que precisamos em cada partição.



4. Se sim, digite "cd" e pressione a tecla Tab, selecione a pasta "shell" e pressione "Enter" finalmente digite "update.nsh" e pressione "Enter" no teclado.

5. Quando a atualização for concluída com sucesso, reinicie o computador e pressione "DEL" durante o estágio de autoteste para entrar no BIOS e execute as seguintes etapas para carregar a configuração otimizada:



Escolhendo "Sair" e depois "Carregar padrões ideais (recomendado)" e "OK".

No final, não se esqueça de pressionar F10 para salvar e sair.



PARABÉNS!! VOCÊ FEZ ISSO!!





10 minutos atrás, telazulinformatica disse:

@1lokos Eu ja tentei por esse modo e quando escrevo update.nsh da erro



Mas e o tal "ME", achou (no BIOS) e desabilitou? Pode ser isso que impede de atualizar.

[telazulinformatica]

@1lokos sim desabilitei o ME  o secure boot. pendrive em fat 32

[1lokos]

Aqui é placa é para Ryzen, mas o processo é o mesmo, esse fez via "Shell":

Note a linha de comando que digitou, tem na descrição do vídeo.







[telazulinformatica]

@1lokos O 1 link e pra atualizar pelo windows e ano tem como. O segundo eu ja fiz tudo igual a esse ai e não deu certo. coloquei  FPT.EFI NOMEBIOS.BIN /p /b /n /x /k /l e mesmo assim não da certo. No arquivo da BIOS diz que e pra colocar so update.nsh

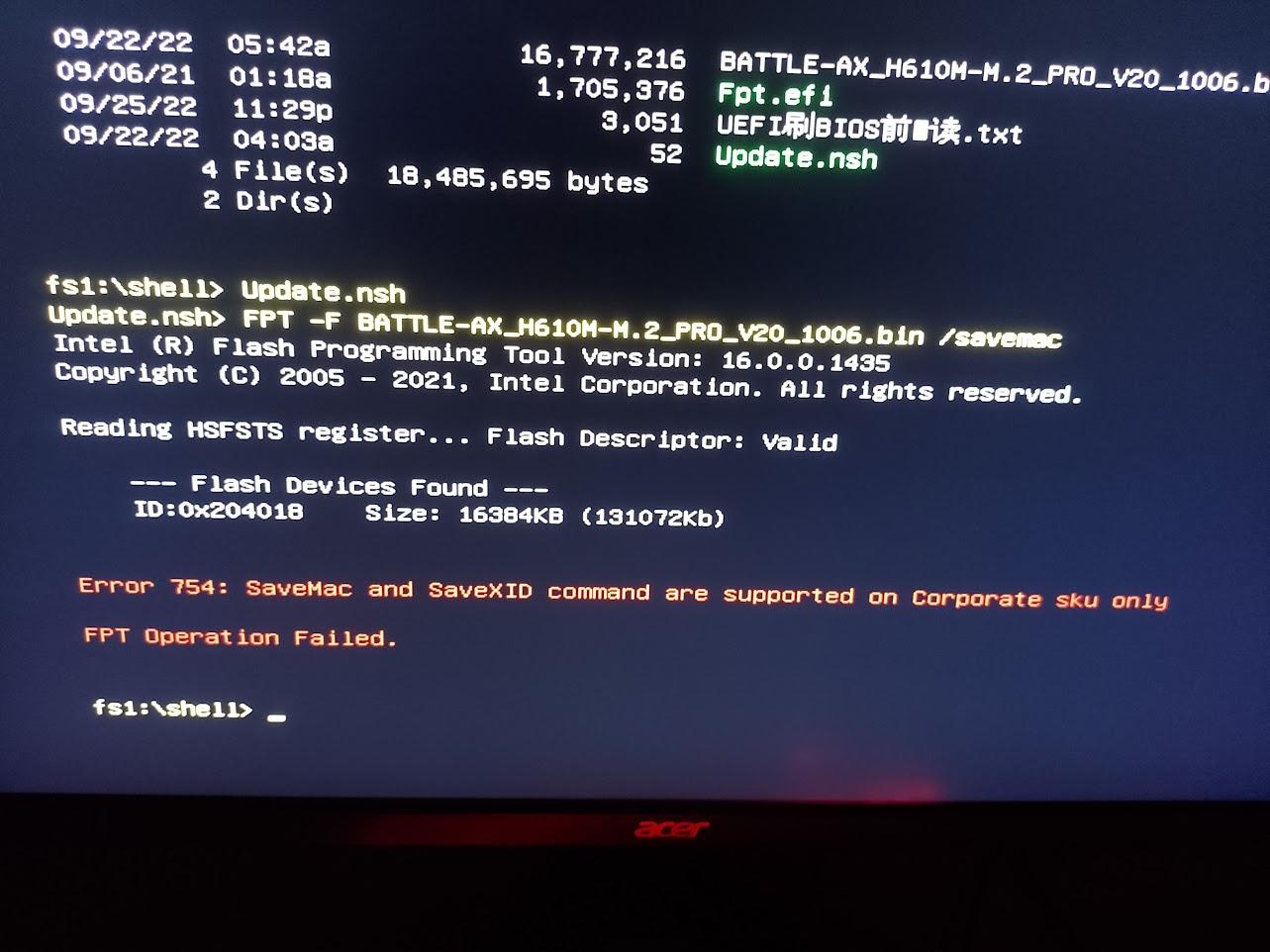

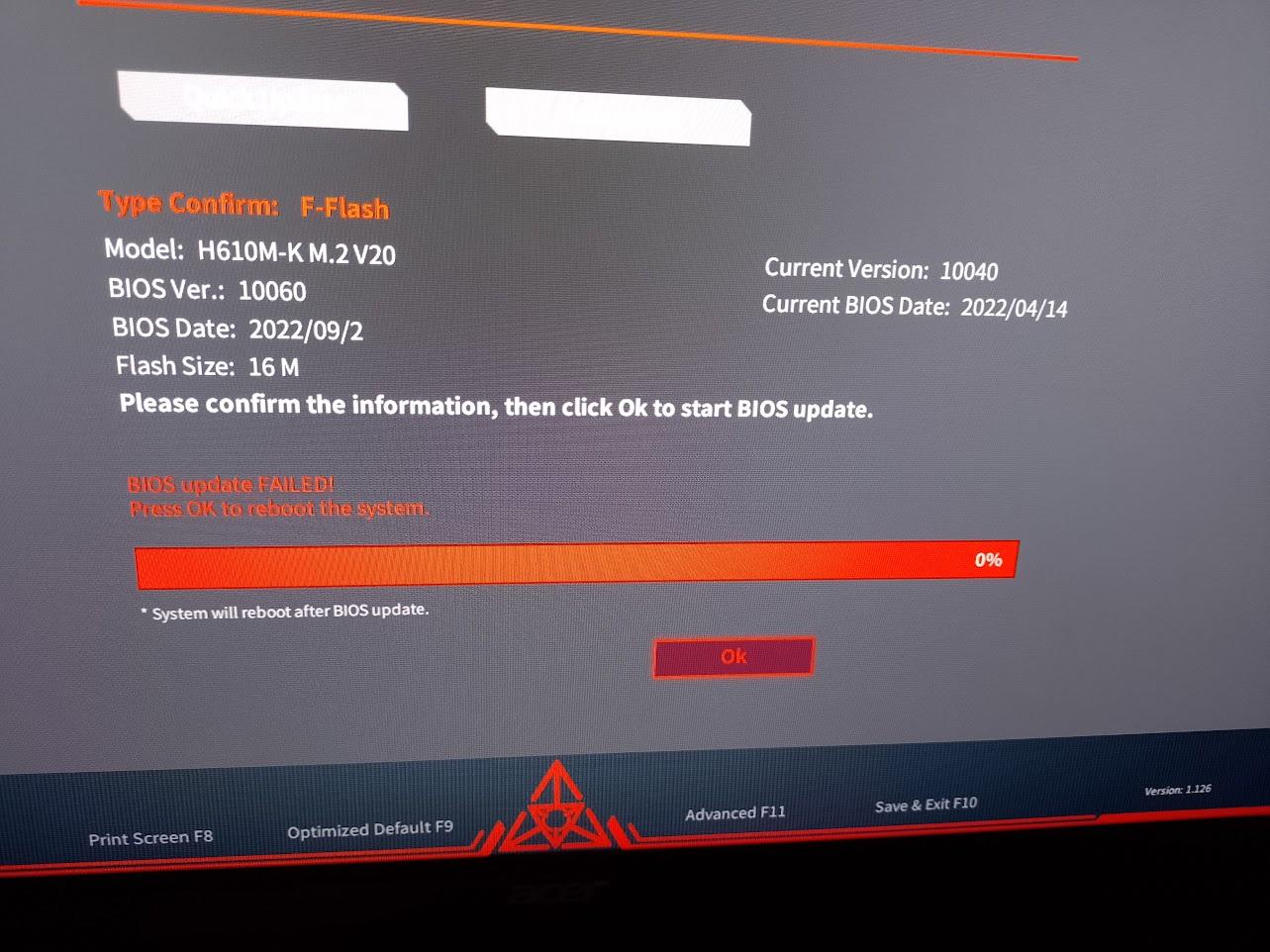

@1lokos Olha eu tentando pelos 2 metodos

[1lokos]



No arquivo .PDF explica o que é o "ME".



Citação

Enter the BIOS setting interface and select the Advanced Mode > Motherboard > Chipset > ME Write Protection >  Disable.

Press F10 to save your settings and reboot your PC





Curioso, esse comando "Update.nsh" só tem essa linha, que parece para baixar um arquivo de um FTP



FPT -F BATTLE-AX_H610M-M.2_PRO_V20_1006.bin /savemac

[telazulinformatica]

@1lokos Ja desabilitei o ME e o secure boot

[1lokos]

Esse comando para acessar FTP não tem lógica... Deveria ser executar o AfuEfi.efi.



Num dos vídeos deste canal Chines, um cara perguntou da H610M-K



Citação

Bud

há 2 semanas (editado)

I have a colorful h610m-k and i can't update her BIOS at all. As the manual tells me to do, i downloaded the 1005 version (I tried with the 1006 as well), formatted the flash drive in FAT32, copied and pasted the .bin file, turned off ME Write Protec, selected the .bin file in the BIOS and tried both quick update and full update and it didn't work ... What can I do?



O Chines disse para ele seguir a instrução para a Z590:



Citação



Interesting electronics products made in china

há 12 dias

 @Bud  SEE Z590 HOW TO UPDATE,. LIKE Z590









[telazulinformatica]

@1lokos O vídeo do cara deu o mesmo erro  da minha kkkkkkk.

[1lokos]

É... e a instrução da Z590 manda executar o "update.nsh" ou seja de volta a estaca zero.

[telazulinformatica]

@1lokos voce conhece alguém especialista em BIOS?

[1lokos]

Não conheço especialista em BIOS.



Outro detalhe intrigante, nas versões anteriores do BIOS o nome do arquivo é:



H610M-K_M.2_V20_1004.bin - versão 1004



H610M-K_M.2_V20_1005.bin  - versão 1005



Porém na versão 1006 esta diferente:



BATTLE-AX_H610M-M.2_PRO_V20_1006.bin



É como se esse BIOS fosse para outro modelo de placa-mãe. Tem uma linha de placas Battle Axe.



Já tentou contato com a Colorful? Acho que precisa do AfuEfi.efi para esta versão 1006, solicite para eles.



Citação

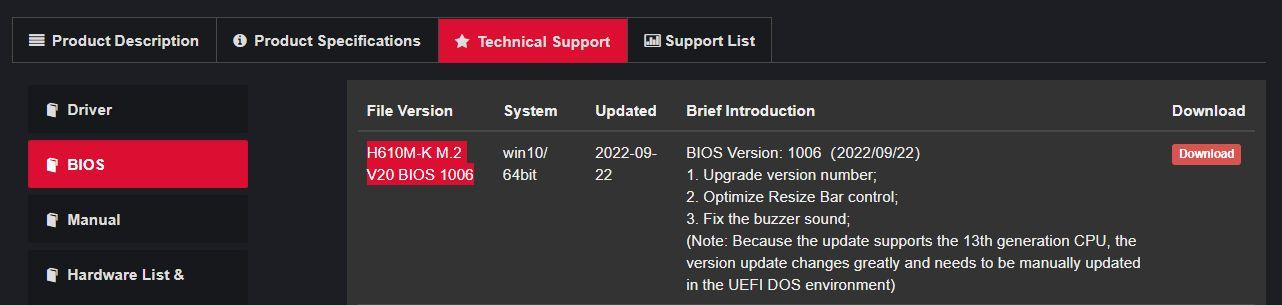

1006 - (Note: Because the update supports the 13th generation CPU, the version update changes greatly and needs to be manually updated in the UEFI DOS environment)



Pelo jeito é a pagina que esta endereçando para o arquivo errado, veja o nome do arquivo do BIOS (File version) ai do lado direito: H610M-K_M.2_V20_1006

Nada a ver com o Battle Axe do link de Download.







[telazulinformatica]

@1lokos ja tentei colocar a 1005 e não deu certo. O suporte da colorful é a terabytee onde eu comprei, e eles estão pedindo pra enviar para eles e pagar 70R$ pra atualizar

[1lokos]

Entra em contato com o site Chinês, diga que precisa dos arquivos para a 1006, alegue que não consegue baixar pelo link da página, que vem o arquivo errado Battle Axe.



O cara do "Loucos por RBG" só conseguiu depois que um outro entrou em contato com a Colorful e recebeu os arquivos e instrução corretos.

[telazulinformatica]

@1lokos como entra em contato com eles? no site tem dizendo pra falar com a terabyte

[Marcos FRM]

4 horas atrás, 1lokos disse:

Entra em contato com o site Chinês, diga que precisa dos arquivos para a 1006, alegue que não consegue baixar pelo link da página, que vem o arquivo errado Battle Axe.



O cara do "Loucos por RBG" só conseguiu depois que um outro entrou em contato com a Colorful e recebeu os arquivos e instrução corretos.



Olha o nível do suporte dos caras... pior que PC-Chips.

[telazulinformatica]

alguém mais tem alguma ideia?

[1lokos]

O que acontece quando tenta atualizar para a versão 1005, já que o arquivo esta com o nome condizente com as anteriores, mas usando o arquivo "fpt.efi" que aparece nesta imagem em verde:





Talvez esse arquivo seja "AfuEfi.efi", que o foi renomeado.



Ou - correndo o risco de "bricar" - tentar com o AfuEfix64.efi que esta na pasta Boot, colocando este arquivo e a imagem do BIOS na mesma pasta.



Nesta instrução da ASRock foi usado o AfuEfix64.efi



https://www.asrockrack.com/support/faq.asp?id=42

[1lokos]

Veja se dá para perguntar no Facebook, Instagram da Colorful como fazer, tem os links na página.

[telazulinformatica]

@1lokos Eu mandei email para colorful e eles disseram que corrigiram e mandaram eu baixar de novo, fiz tudo certinho e deu o mesmo erro kkkkk
