Como substituir um interruptor paralelo por um Smart Switch ?

[Kleyson Rios]

Boa noite prezados.



Tenho em minha casa o seguinte cenario:

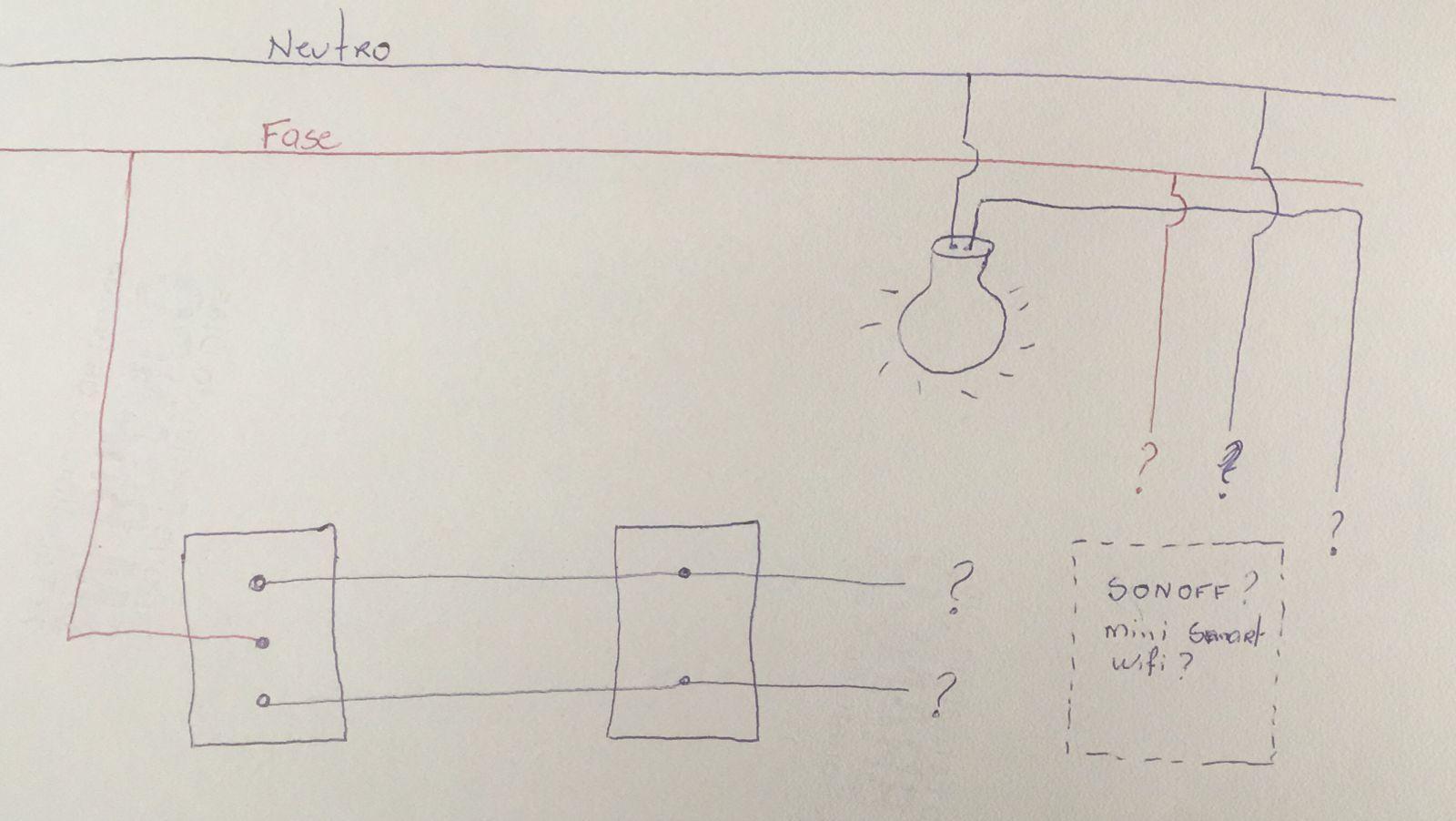

Eu preciso substituir o interruptor paralelo por algum Smart Switch/SONOFF/Outro para automaizar a lampada e ainda ter os outros dois interruptores funcionando, como no diagrama abaixo:





Alguns pontos importantes:



- Eu preciso retirar o interruptor paralelo pois não tenho espaco para instalar o dispositivo e ainda manter o interruptor.

- Eu não consigo passar nenhum outro cabo das outras caixas para essa onde o dispositivo sera instalada.

- So consigo instalar o dispositivo nessa caixa onde chega o retorno da lampada.

- Nessa caixa onde estará o dispositivo eu consigo trazer pra ela tambem a Fase e o Neutro.



Quais dispositivo eu devo comprar para conseguir "substitiuir" o interruptor paralelo por ele ?

E como devo fazer as ligações ?

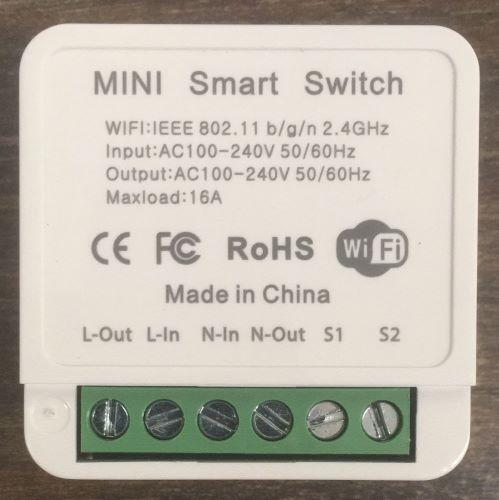

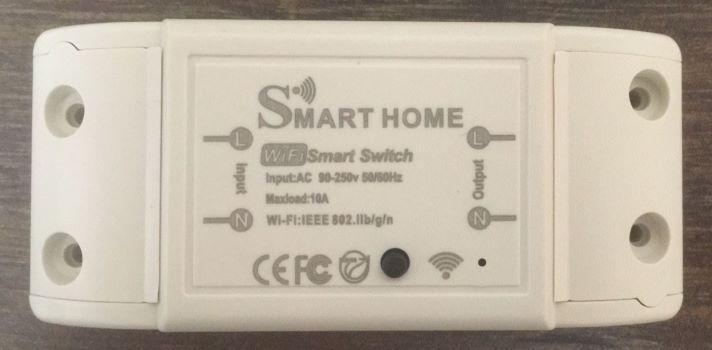

Eu tenho aqui em casa comigo de um amigo esses dois dispositivos, alguns deles daria pra ser usado nesse cenario ?



Obrigado.













































[rmlazzari58]

Será que é isso?



Tem mais aqui.

[Kleyson Rios]

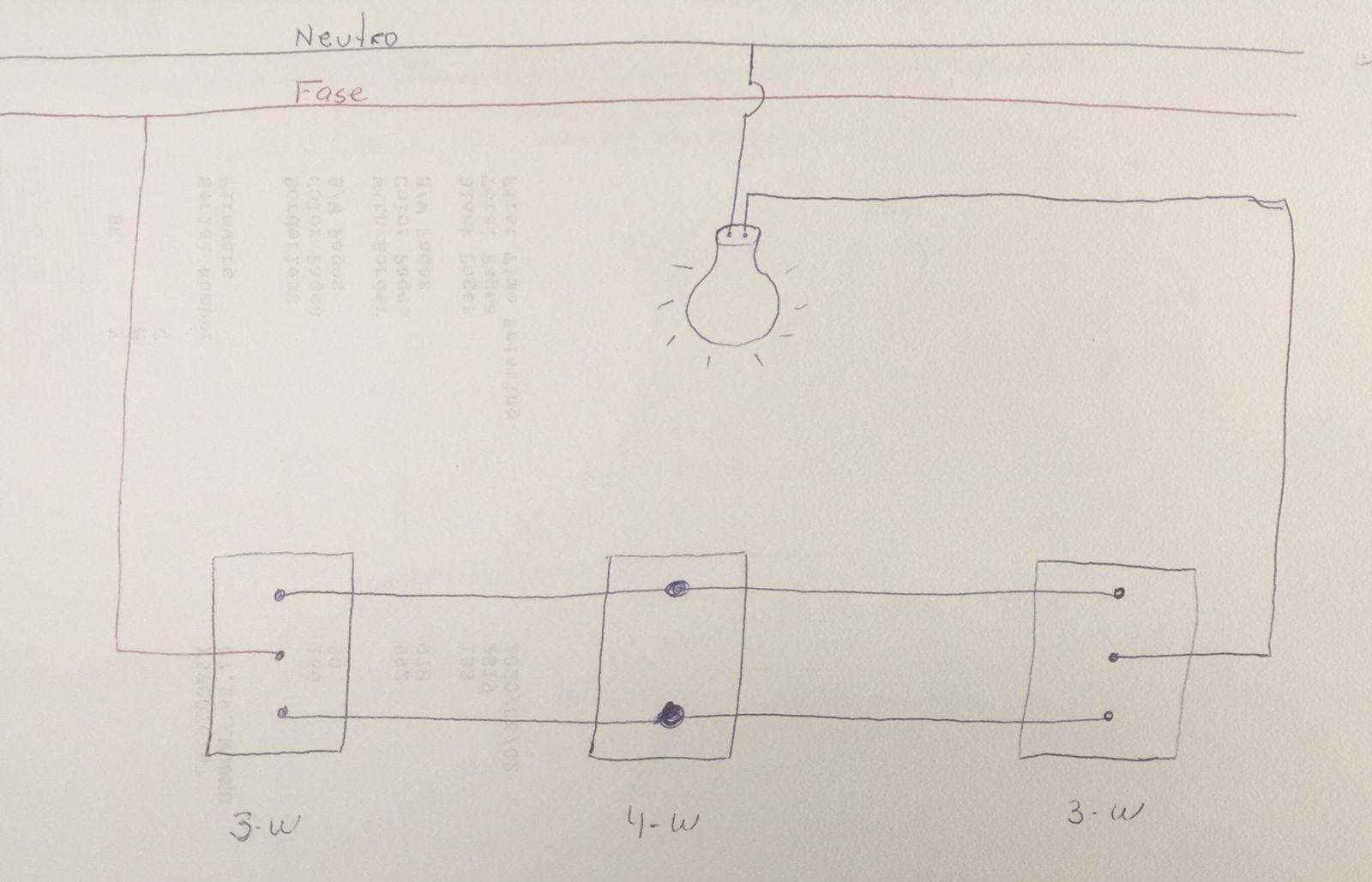

@rmlazzari58 seu esquema eh exatamente o que eu tenho em casa (meu primeiro desenho). o que eu preciso eh substitiur uns dos interruptores por um smart switch (meu segundo desenho).



Minhas perguntas sao: qual smart switch usar e como fazer a ligacao ?



abraços.

[aphawk]

Você não vai gostar muito da solução.... Eu também passei por esse problema e tive de refazer a fiação entre os interruptores ...

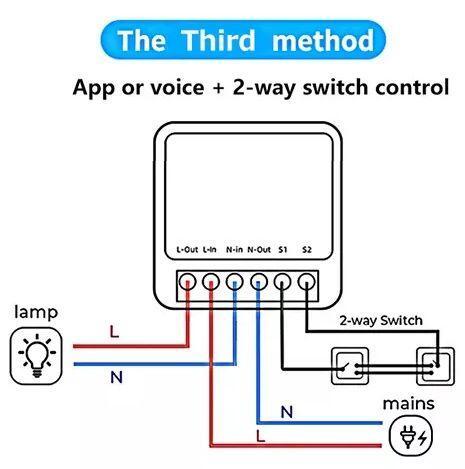

A solução ė marcada como 3 na figura abaixo :







Bem chatinho ....



Paulo

[Kleyson Rios]

ola @aphawk essa solucao eu ja tinha visto, mas não consigo puxar um fio de um polo dos extremos para o outro.



Tem alguns modulos que recebe na S1 a fase, então você pode manter todo esquema e ligar o conector central do paralelo direto no S1.



Meu problema tb eh que não tenho espaco para manter o interrupor paralelo mais o modulo. tenho que ir substituindo os interruptores palarelos pra ir liberando espaco.



então a esperanca mesmo era algum modulo que pudesse funcionar como um 3-way



Atenciosamente.

[alexandre.mbm]

interruptor 3-way = interruptor paralelo

interruptor 4-way = interruptor intermediário

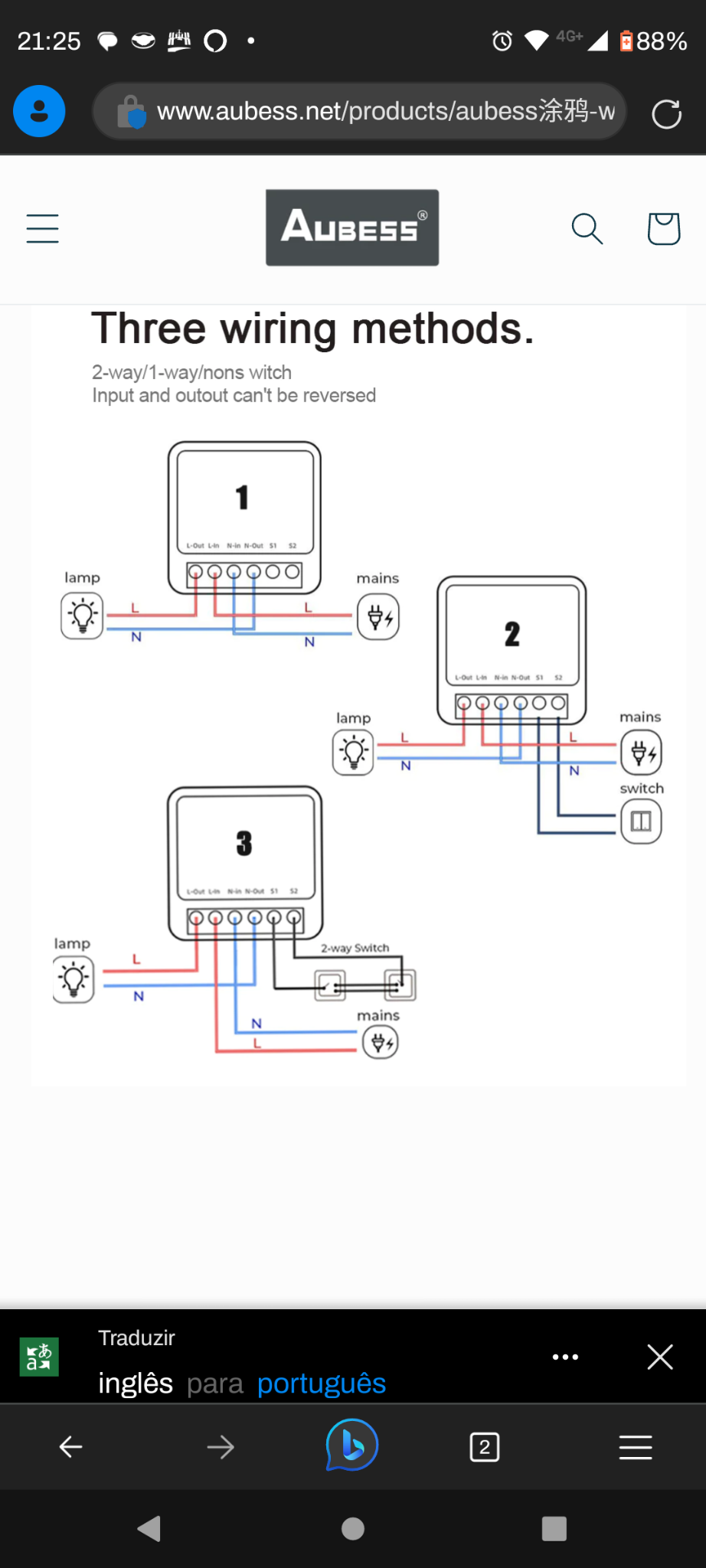

Mesma imagem do @aphawk com uma resolução melhor:

Palavras-chaves: Tuya Wi-Fi Aubess

[Renato.88]

Em muitos aparelhos desses, usam um relé de 2 contatos. Mas na saída colocam borne pra um contato só.

Já sugeri isso em outro tópico, a quem entender um pouco da coisa, consegue abrir o aparelho e puxar o outro fio (caso tenha o ponto de solda vazio).

Só que nesse caso, a substituição tem que ser feita no interruptor que recebe a fase.

Pra fazer a substituição no lado que vai a lâmpada a situação é mais complicada

[Thiago Miotto]

Um relé 220V serviria de gambiarra (a saída do relé seria um switch único). Mas precisaria de um neutro pro relé  (puxar 1 fio).

[Renato.88]

1 hora atrás, Thiago Miotto disse:

Um relé 220V serviria de gambiarra (a saída do relé seria um switch único). Mas precisaria de um neutro pro relé  (puxar 1 fio).

Aí fica fácil.

Se ligar um relé desse na saída do Sonoff é só aproveitar os contatos dele pra fazer a mesma ligação do interruptor de 3 fios.

Não sugeri antes porque um relé desses não é barato, além disso já foi explicado a falta de espaço na caixinha de parede.



Em tempo....

Esses dias Eu precisei fazer uma instalação dessas com dois interruptores pra mesma lâmpada.

Mas não tinha o interruptor, como tinha um relé desses sobrando coloquei ele. No fim acabei economizando fio também.

[.if]

7 horas atrás, Renato.88 disse:

economizando fio

e consumindo mais ao manter a bobina do relé acionada... ok se quiser pode considerar o consumo como mínimo.. mas considere então que ela tem 50% de chance de ficar 100% do tempo acionada e meia morna.. se consegue dormir em paz com isso, td bem...
