É possível testar uma fonte sem jumper ( Clipe de pasta )

[Ghost_lixo]

Fui encarregado de ver um pc que não liga, eu perguntei o que havia acontecido. Ele relatou o seguinte

- O pc estava na tomada, ai deu uma queda de energia e o pc não ligou mais.



Pensei que o problema é na fonte, dai eu pesquisei no You Tube.

Eles testavam a fonte com um Clipe de Pasta conectando no fio de aterramento ( fio  preto ) e um laranja, dai plugava a fonte na tomada e a fonte começava a funcionar.



O problema que eu não tenho um clipe, mas tenho um multimetro para ver as medições.



A pergunta:

Eu vou conseguir medir a fonte usando multimetro sem a fonte estar ligada?

Quero medir as tenções sem usar o clipe

[ Tenho 16 anos, tenho conhecimento básico em informatica e eletronica, e a manutenção do pc vai ser de graça ]

[Visitante]

@Ghost_lixo  O convencional..., é o técnico ter uma fonte "adicional".

Quando houver esse tipo de problema (não ligar), ele tem uma fonte para testar.

Respondendo a sua pergunta..., pode usar clipe.

E já adiantando sobre a queima..., faça o essencial...

Desligue todos os periféricos...

Deixe apenas o cabo do processador e da placa-mãe plugado.

Se você clicar no botão power e nada funcionar (a ventoinha do processador não girar)....., é a fonte.

[Ghost_lixo]

@xlemes Neste momento 16:50 já desmontei a fonte, fiz o que você recomendou.

E no caso do jumper, vi que no You Tube um cara usou um fio fino qualquer de jumper, e Funcionou!



Eu fiz um jumper na fonte e funcionou também, eu medi as tensões com o multimetro e os fio tão com a tensão boa.

OBS: A ventoinha da fonte não parou de girar



[Visitante]

2 minutos atrás, Ghost_lixo disse:

@xlemes Neste momento já desmontei a fonte, fiz o que você recomendou.

E no caso do jumper, vi que no You Tube um cara usou um fio fino qualquer e de jumper, e Funcionou!



Eu fiz um jumper na fonte e funcionou também, eu medi as tensões com o multimetro e os fio tão com a tensão boa.

OBS: A ventoinha da fonte não parou de girar



Certo...

Se a fonte liga na sua mão mas não liga no computador..., provavelmente é a placa-mãe.

Você fez o que te falei?

A fonte ligada na tomada, o cabo d oprocessador conectado, o cabo da placa-mãe conectado, e não dá sinal de vida?

[Ghost_lixo]

12 minutos atrás, xlemes disse:



Certo...

Se a fonte liga na sua mão mas não liga no computador..., provavelmente é a placa-mãe.

Você fez o que te falei?

A fonte ligada na tomada, o cabo d oprocessador conectado, o cabo da placa-mãe conectado, e não dá sinal de vida?

Estou fazendo isso agorinha. O problema que vou ter que reconectar os cabo certo na placa-mãe.

Mas eu nunca fiz isso ;(

Ai fica complicado saber qual é qual

[Visitante]

5 minutos atrás, Ghost_lixo disse:

Estou fazendo isso agorinha. O problema que vou ter que reconectar os cabo certo na placa-mãe.

Mas eu nunca fiz isso ;(

Ai fica complicado saber qual é qual



Não tem mistério...

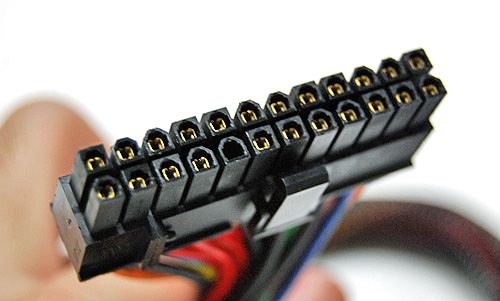

O da placa-mãe, é o cabo maior (24 pinos).

Veja.

Sobre o cabo do processador..., é um cabo de 4 pinos.

Veja.



OBS: se ainda tiver dúvida..., pergunte antes de fazer qualquer procedimento.

[Ghost_lixo]

@xlemes Agora preciso da sua ajuda!

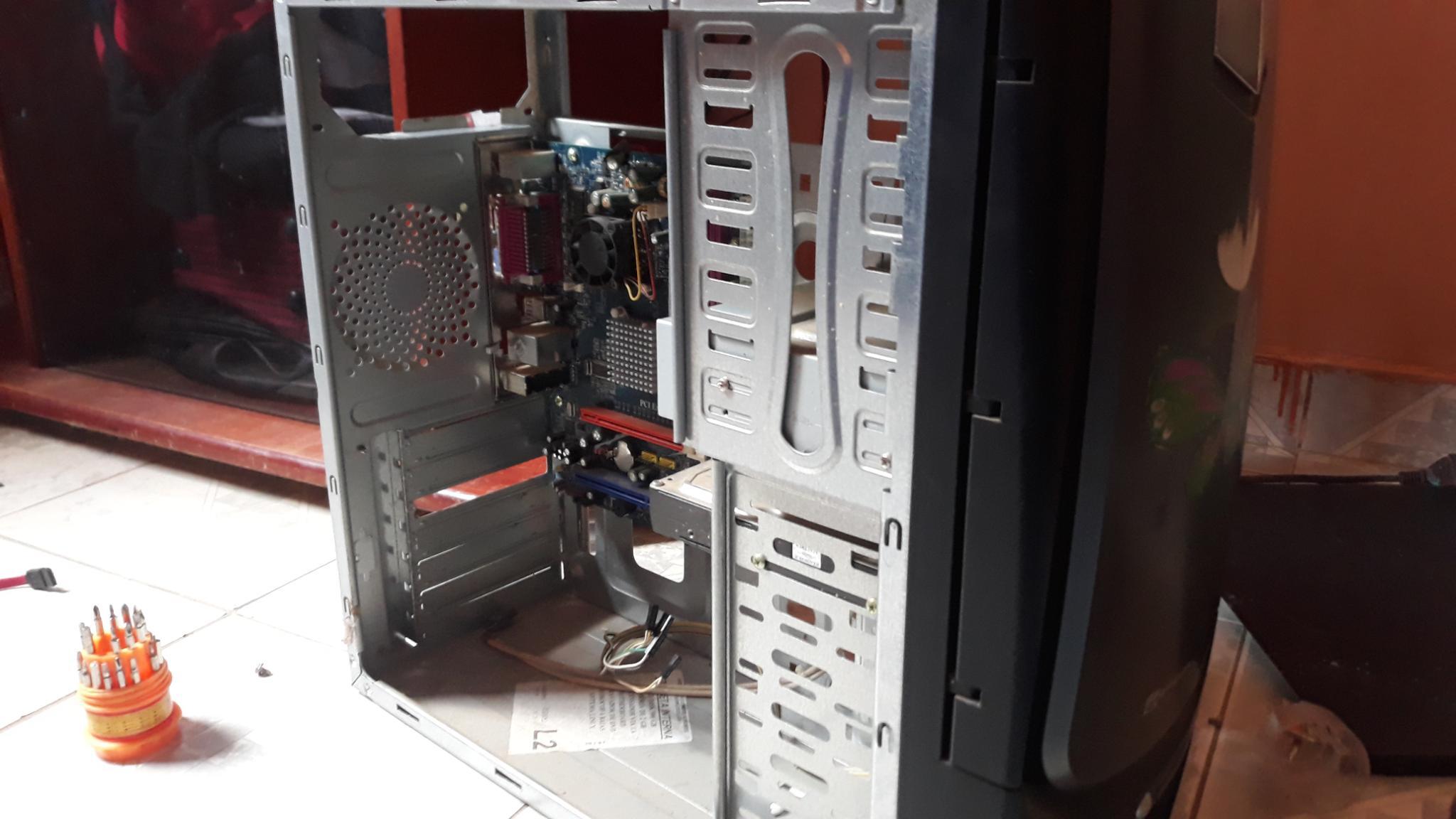

Este pc ta muito diferente do que tem no You tube.

Quero saber quais cabo conectar

[Visitante]

7 minutos atrás, Ghost_lixo disse:

@xlemes Agora preciso da sua ajuda!

Este pc ta muito diferente do que tem no You tube.

Quero saber quais cabo conectar



Calma que você nem fez o teste se tá ligando...

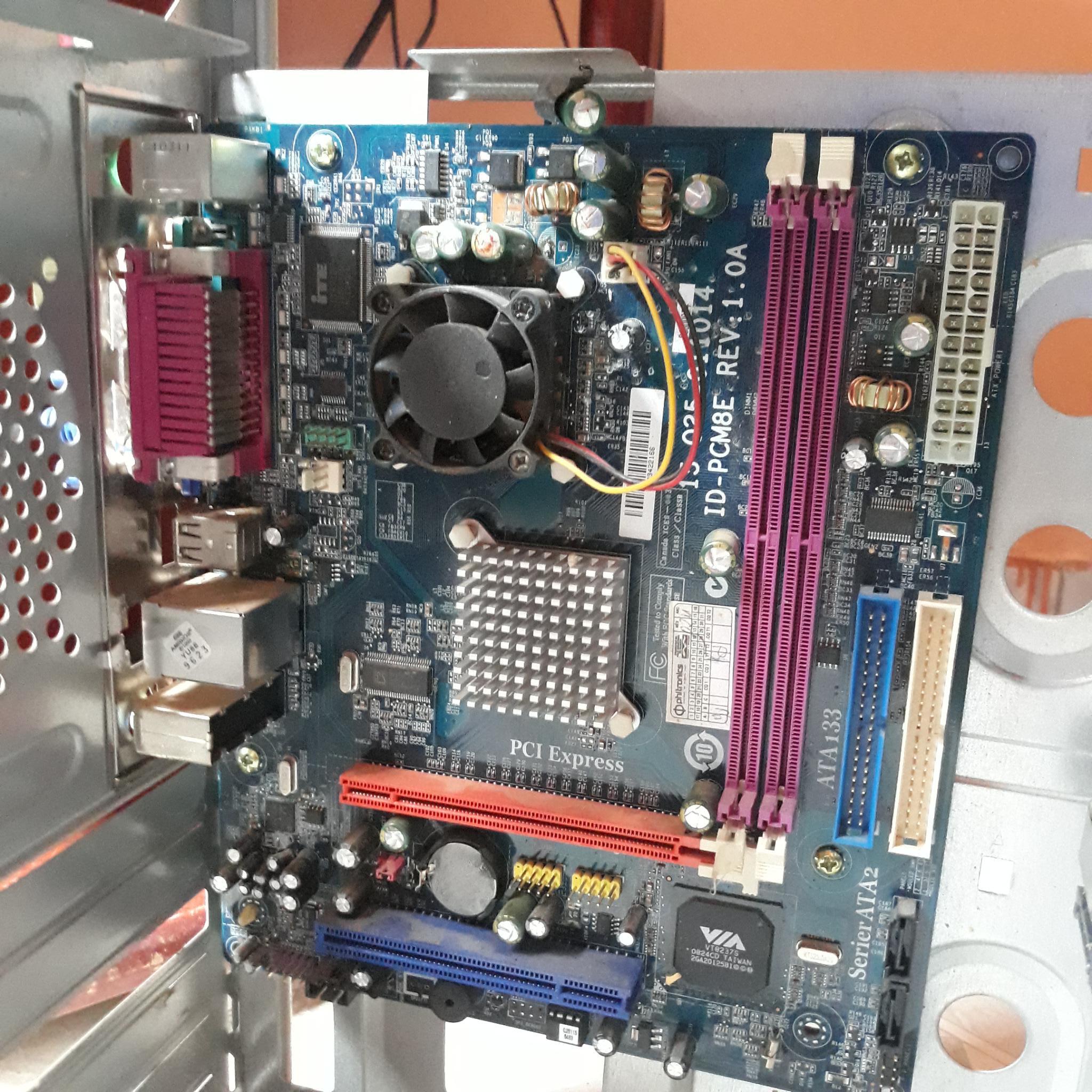

Olhei nas imagens e você só conectou o cabo de força na placa-mãe.

Precisa plugar o cabo de força do processador.

E pra aparecer a imagem da BIOS da placa-mãe, precisa "espetar" a memória.

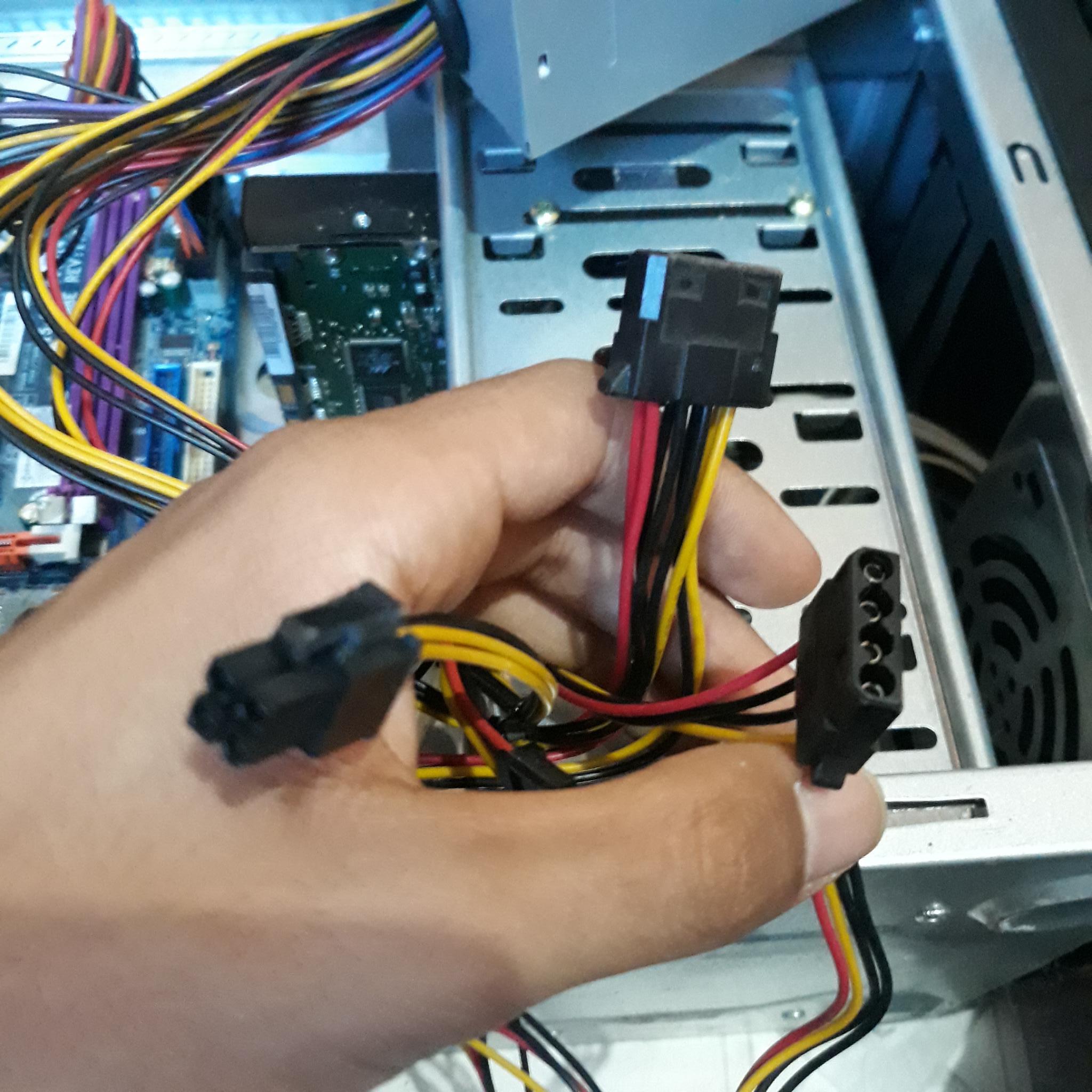

OBS:  de acordo com a segunda imagem..., o cabo esquerdo de 4 furos (quadrado)..., é o cabo que passa a energia do processador...

Você precisa conectar ele na placa-mãe.

[Ghost_lixo]

Eu que sou burro, esqueci de ligar o botão power kkkkk.

A fonte ta de boa, agora só vou arrumar a tv

[Visitante]

13 minutos atrás, Ghost_lixo disse:

Eu que sou burro, esquecida de ligar o botão power kkkkk.

A fonte ta de boa, agora só vou arrumar a tv



Eu acabei de ver Vídeo no youtube (dessa placa).

A placa não tem entrada de 12v (processador).

E o processador dela é soldado.

Caso dê problema..., não tem como trocar (veja).



OBS: essa placa-mãe, não tem essa entrada (12v para alimentar o processador).

[Ghost_lixo]

@xlemes Percebi que o estabilizador que ele usa não deixa o pc ligar, o pc só liga direto da tomada

[Visitante]

2 minutos atrás, Ghost_lixo disse:

@xlemes Percebi que o estabilizador que ele usa não deixa o pc ligar, o pc só liga direto da tomada



Já testou o estabilizador em outro equipamento?

Ventilador por exemplo.

[Ghost_lixo]

@xlemes Vou mostrar um Vídeo.

• A instalação dos fios que eu fiz parece duvidosa



• Não aparece Vídeo no monitor



• Ele da uns bip que eu nunca escutei

( não sei se aparece no Vídeo )



https://youtu.be/Si115zRv7p0?si=20XUA1Yv67QXXgQD

@xlemes Corrige a instalação dos fios

@xlemes Me desculpe por estar ocupando seu tempo.



[Visitante]

@Ghost_lixo  Vamos em partes...

O cabo preto que tá plugado no lado esquerdo do processador..., pode tirar...

Verifique se o monitor está ligado na tomada e verifique também se o cabo VGA, está plugado corretamente no computador e atrás do monitor.



OBS: não esqueça de clicar no botão "power" do monitor

[Ghost_lixo]

@xlemes O cabo VGA ta impossível de tirar

[Visitante]

8 minutos atrás, Ghost_lixo disse:

@xlemes O cabo VGA ta impossível de tirar



O cabo VGA tem duas roscas.

Descoxa pra tirar.

E verifique se o monitor está ligado na tomada e também no computador (usando o cabo VGA).

[Ghost_lixo]

@xlemes Sou burro, esqueci de plugar os outros cabos.

O monitor parace que ta certo.

https://youtu.be/wlG86lVqMoE?si=s86SQJs-lXR4jfQv

Na imagem o pc ta desse jeito quando eu fiz o Vídeo

[Visitante]

@Ghost_lixo  Dá um reset na BIOS.

Do lado da pilha (redonda), tem um jumper.

Tira ele e coloque nos dois ultimos pinos.

Clique no botão power e espera por 15 segundos.

Após 15 segundos..., volte esse jumper vermelho pros dois primeiros pinos.

Ligue o pc e veja se da vídeo.

[Ghost_lixo]

@xlemes FiZ o que você mandou.

• Tirei o negocinho vermelho do lado esquerdo da pilha da BIOS, coloquei no pino que tava faltando.



• Clikei no botão power uma unica vez ( achei estranho por não ligar )

Depois de ler bem, eu segurei o botão power por mais de 15 segundos só pra garantir.



• recoloquei o jumper



• e nada.

E pena que so tem uma memória RAM

@xlemes refiz o processo so pra garantir, infelizmente não deu certo

[Visitante]

@Ghost_lixo  Esse jumper quando você muda a posição dele..., a máquina não liga.

Ele "limpa" a BIOS.

No termo mais claro..., se tivesse algo de errado na BIOS em que o cliente salvou..., esse jumper "reseta" a BIOS.

Voltando ao padrão de fábrica.

É normal não ligar mesmo depois de clicar no botão power...

Sobre a memória RAM..., é uma possibilidade sim a ser testada.

Como você só tem uma..., o certo a meu ver..., é você levar em um técnico "profissional" (de sua confiança) que faça o teste de memória na sua frente.
