É possível monitorar minhas fans com 2 pinos?

[Lucas9030]

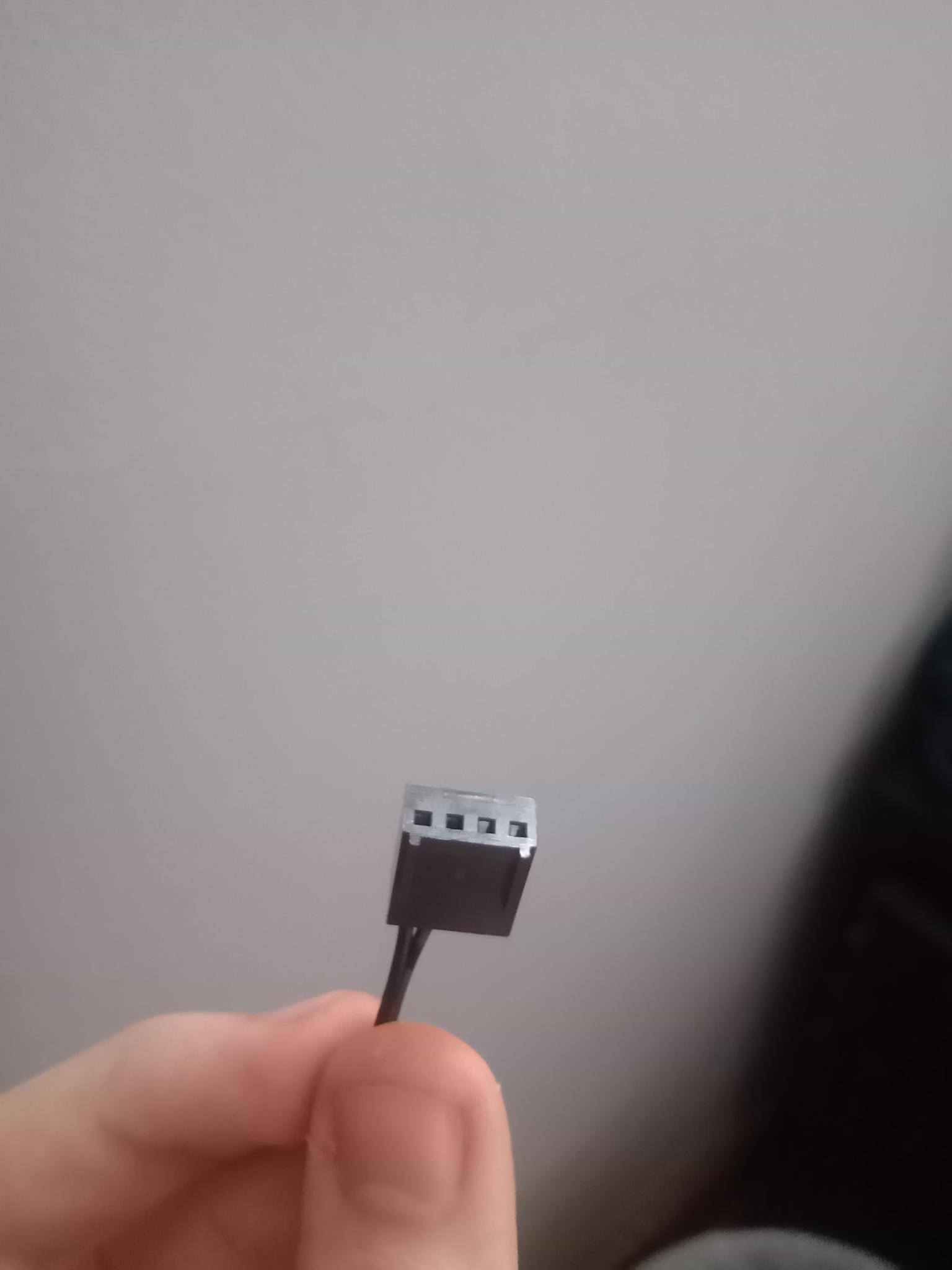

Oi, a um tempo eu tenho um gabinete que junto veio 4 fans RGB, na controladora tem 2 conexões, uma Argb 3 pinos (que n é compatível com o header da minha placa) e uma outra conexão estranha que na verdade tem 2 pinos, mesmo tendo o design de 4, minha placa-mãe é uma ASUS H510M-E, e no cha_fan da placa tem 4 pinos, eu queria saber se é possível eu controlar a velocidade das minhas fans pela minha placa-mãe (com esse cabo estranho)



(Pode parecer besta minha dúvida mas eu não sou expert no assunto)

Fans: Pichau RGB

placa-mãe: ASUS H510M-E

[Nihilzin]

Normalmente o controlador é composto por 4 pinos, 2 pinos costumam ser apenas a alimentação dos fans, você pode fazer o teste conectando na entrada CHASSIS da sua placa:
Reinicie ou ligue o seu computador e pressione repetidamente a tecla DEL durante a inicialização para acessar o BIOS.

Navegue para a seção Q-Fan Control na BIOS.

Dentro dessa seção, você deve encontrar configurações relacionadas ao controle de velocidade dos fans conectados aos cabeçalhos de fan. Certifique-se de que o modo de controle de velocidade esteja configurado para PWM, pois isso permitirá o controle de velocidade.

Salve as configurações e saia da BIOS.

[Lucas9030]

@Nihilzin Eu encaixei, mesmo faltando 2 pinos, e testei agora, aparentemente é possível controlar a velocidade, porém por algum motivo não estou conseguindo clicar em "aplicar", mesmo estando em PWM

[Nihilzin]

Você pode tentar resetar o CMOS e testar novamente, confere também se sua BIOS está atualizada

[1lokos]

2 horas atrás, Lucas9030 disse:

...conexão estranha que na verdade tem 2 pinos, mesmo tendo o design de 4,







É assim mesmo, para a placa-mãe controlar a RPM dos fans ligados na controladora só precisa do fio PWM, e (opcionalmente) o fio do monitor de RPM, que nesse caso vai ler a RPM de um dos fans ligados na controladora - ou seja, esse não é muito útil.



Os outros dois pinos do conector CHA_FAN (SYS_FAN) da placa-mãe são para alimentar (_+12v, Gnd) um fan, que no caso não é usado pois é a controladora que fornece alimentação para os fans, pegando energia direto da fonte.

[Lucas9030]

@1lokos Entendi mano, obrigado! mas só aproveitando umas dúvidas.

Quando eu uso com os dois fios na placa-mãe, eu consegui controlar a rotação (pela BIOS), e quando eu tirei (só deixando na fonte) elas ativaram 100%, até ai ok,

mas então é possível ligar somente pela placa-mãe (sem estar conectado diretamente na fonte?) e outra, pela minha controladora ser 5V, e minha placa 12V, daria algum problema? (Conectado no cha_fan)

[1lokos]



5 horas atrás, Lucas9030 disse:

mas então é possível ligar somente pela placa-mãe (sem estar conectado diretamente na fonte?) e outra, pela minha controladora ser 5V, e minha placa 12V, daria algum problema? (Conectado no cha_fan)



Os 5V da controladora refere-se aos LEDs, que no caso são padrão ARGB (moderno).



Se a controlara tem conector PWM (4 pinos) para as ventoinhas ela fornece os 12 volts para as fans - que recebe da fonte; e o sinal PWM vindo da placa-mãe liga-desliga as fans varias vezes por segundo para diminuir a rotação.



Exemplo da controladora CoolMoon, que é HUB PWM para 8 fans,* controladora ARGB (5v) para os LEDs de 8 fans e mais duas fitas ARGB (5v).



Os bons fans com LED tem dois cabos, o cabo  PWM para girar o motor da ventoinha e o cabo dos LEDs para gerenciar o "frufru".



Atualmente controladoras baratas juntam estes dois cabos em apenas um com 6 pinos, porém fan com este tipo de conector de 6 pinos não são facilmente encontrados avulso.











[Lucas9030]

@1lokos Obrigado amigo, respondeu todas minhas dúvidas
