Esteira Caloi Classic CLE10 não funciona - Placa

[Gustavo Bueno]

Boa tarde gente, tudo certo?

Gostaria de pedir ajuda dos especialistas do clube com uma bucha. Tenho uma esteira do modelo do título em casa há vários anos parada, e agora que eu comecei a mexer um pouco com eletrônica eu resolvi ver o que acontecia com ela. Vou anexar algumas fotos dela.

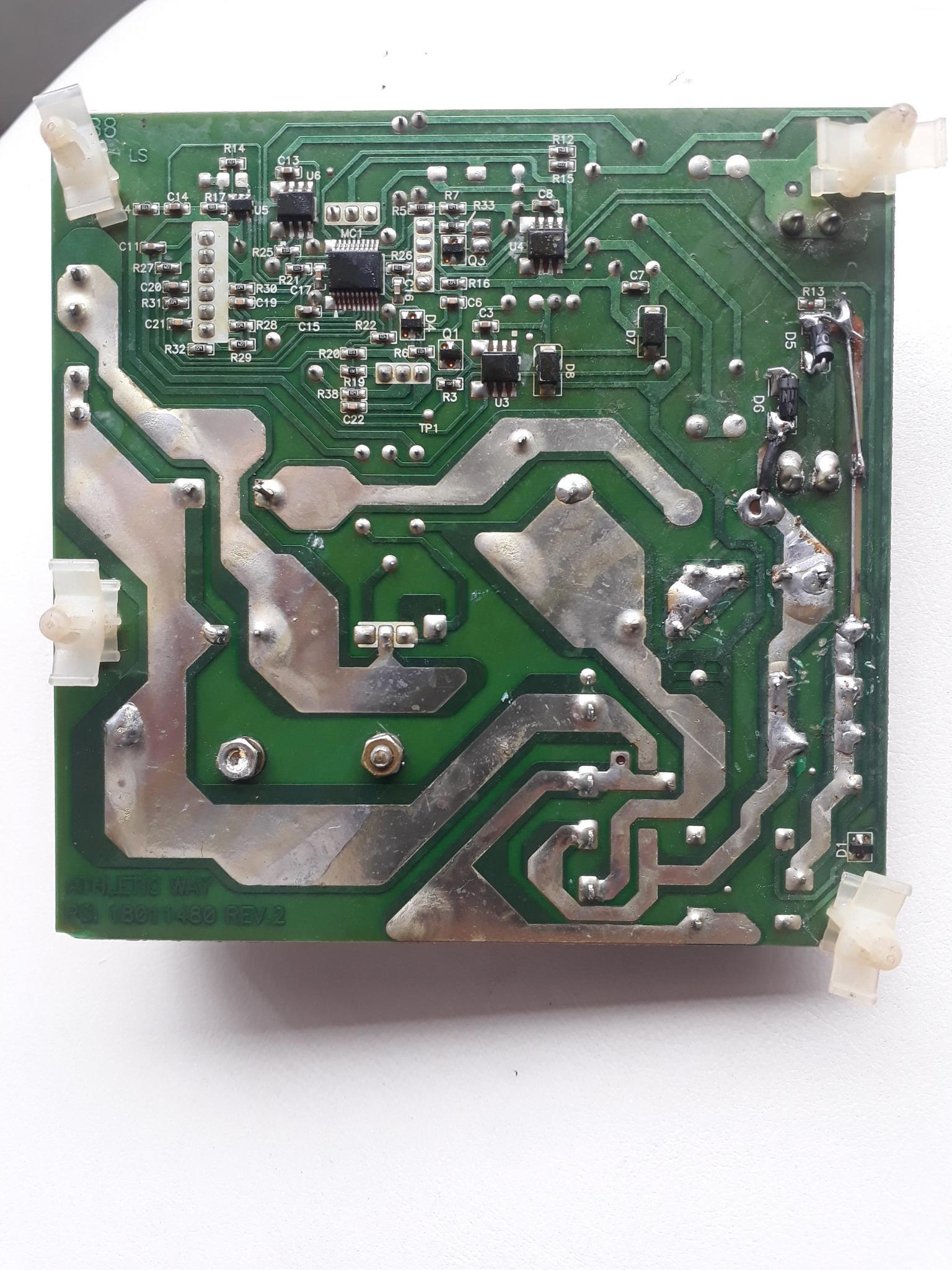

Quando ligava ela na tomada, ela não fazia nada, aí analisei a placa da mesma e constatei que alguns trilos estavam levantados. Fiz o reparo nesses trilhos como segue na foto, e em seguida ela começou a dar curto na rede elétrica quando ligava na tomada. Após algum estudo no YouTube e no esquema elétrico dela, vi que o problema do curto era no varistor dela, então fiz a troca do mesmo, de número C2 no esquema. Aí, ao ligar, começou a estourar o fúsivel F1, então vi que o problema era nos diodos D5 e D6, fiz o reparo dos mesmos. Após isso, ela parou de dar curto e estourar o fusível, passou a armar o relé K1, mas não funciona ainda assim, não chega tensão nos terminais do motor. Não sou profissional na área, agradeceria se alguém pudesse me orientar com essa placa para quais componentes testar em seguida para realizar o reparo. Vou anexar o esquema elétrico dela que achei na internet também.



OBS.: me disseram que os transistor e diodo Q2 e D2 poderiam ser a causa do problema, testei os mesmos e estão ok. Por gentileza, alguém me dá uma luz?

Agradeço desde já imensamente!



Fotos:

Esteira+Athletic+Conv+Rev.2+(17628)+1,4+HP (1).pdf

[Eder Neumann]

cheque o datasheet dos CIs da placa e veja se chega alimentação nos pinos indicados no DS.
