Guia de overclock para placas Nvidia da arquitetura Kepler 1.0 e 2.0

[KJ_NvmE]

-Não me responsabilizo por quaisquer danos que podem ser causados-



Placas de vídeo que são da arquitetura Kepler(os entre parentes são os modelos com chips específicos da arquitetura Kepler, e aqueles que não tem é porque só tem variante com chip Kepler):

Da serie GeForce 600 são:

GT 630 (GK107 e GK208 )

GT 640 (GK107 e GK208)

GTX 650 (GK107 e GK106)

GTX 650 TI (GK106s e GK106)

GTX 660 (GK106 e GK104)

GTX 660 TI

GTX 670

GTX 680

GTX 690

Da serie GeForce 700 são:

GT 710, (GK208 e GK208B)

GT 720 (GK107, GK208 e GK208B)

GT 730 (GK107 e GK208B)

GT 740 (GK106S), GTX 750(GK106)

GTX 760

GTX 770

GTX 780 (GK110, GK110B e GK180)

Da serie GeForce 10 são:

GT 1030 (GK107)



Agora que sabemos os chips que são da arquitetura Kepler, vamos descobrir o chip da sua GPU, baixe a ferramenta e abra ela GPU-Z. Deixei marcado na imagem abaixo onde mostra o chip gráfico:

Agora sabemos que o chip é da arquitetura Kepler, vamos verificar qual o potencial do chip, vá para a aba "Advanced" e escolha a categoria ASIC Quality, o que marquei em vermelho,  basicamente, quanto maior, melhor:

Agora que temos essas informações, vamos baixar a ferramenta MSI Afterbuner e MSI Kombustor, abaixo está a tela do MSI Afeterbuner:

Essa é a tela do MSI Aferterbuner, aqui é onde você vai poder fazer o overclock do chip grafico e memória, mudar velocidade de fan e tensão. (Lembrando, overclock vai de chip para chip e de memória para memória, cada placa de vídeo vai ter seus próprios valores, então não vá copiando o valor de outros achando que vai funcionar.). Vamos usar o MSI Afertbuner e MSI Kombuster para descobrir qual o clock que nosso chip e memória pode lidar sem falhas, para posteriormente fazer um biosmod).

Marquei em vermelho onde é possível abrir o MSI Kombustor pelo MSI Aferterbuner.

Abaixo temos a tela do MSI Kombustor, fiz 3 marcações em vermelho, onde a primeira e o tipo de teste de stress (escolha um de sua preferência), a segunda marcação é a resolução do teste (1280x720 é bom), a ultima marcação e a opção de escaneamento de artefato (mais importante, deixe ela ativa), a marcação em branco e o botão de começar o teste.

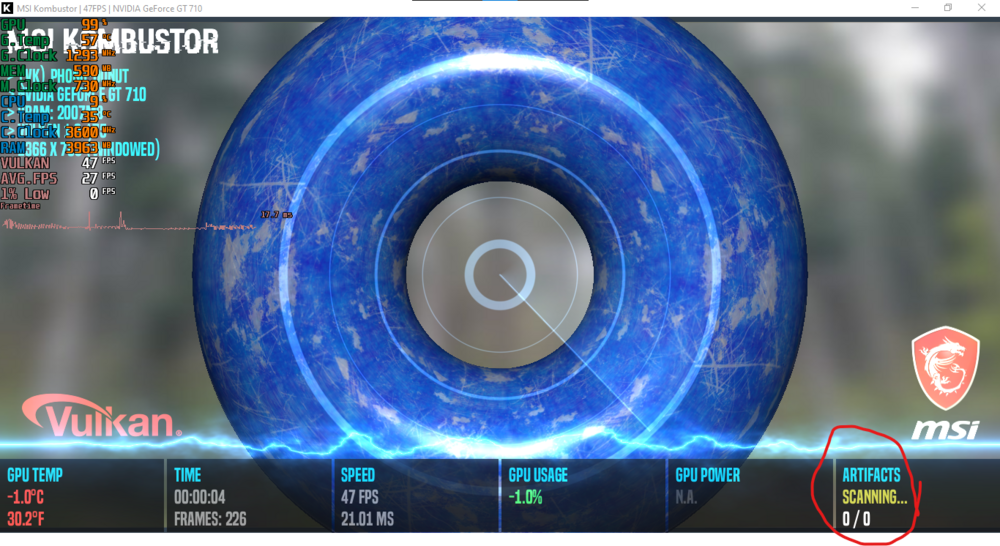

Abaixo, temos a tela do teste de stress do Kombustor, a marcação e sobre o scaner de artefato, ele vai marcar quantos artefatos foram registrados em todo o teste de stress (artefatos são erros gerados por chip grafico ou memória, onde ele acontecem por um overclock extremo de mais...), queremos que nosso scaner não encontre nenhum artefato mesmo testando por horas.

Você deve testar core clock e memory clock separadamente, primeiro ache o valor de core clock e depois ache o da memory clock (se você testar os 2 ao mesmo tempo, será mais difícil identificar qual está gerando o artefato, mas testando um por vez, você vai saber o que tem que abaixar).

Vou continuar em outro comentário para poder enviar mais imagens

Continuação

Você deve encontrar seu valor de core clock e mermory clock, exemplo: o meu é +346 para o chip grafico e +63 para as memórias.

Agora, você pode optar por 3 caminhos:



1 - Modificar a BIOS para tentar aumentar ainda o clock do chipgrafico

2 - Modificar a BIOS para deixar o nos valores que encontrou

3 - Não modificar a BIOS (você não necessariamente precisa fazer o mod, só se quiser que sempre, e em qualquer pc que plugar a GPU, ela vá rodar nessas frequência que achou no MSI Afterbuner



Lembrando que qualquer modificação de BIOS tem seu risco de deixar a placa inutilizável, mas você tem meios para recuperar.



Meios de segurança, recomendo só fazer o processo caso você tenha um -processador com Vídeo integrado- e sua placa-mãe de suporte ao modo de prioridade ao Vídeo onboard, para que mesmo que a placa "brick" você ainda posso acessar o windows para reverter para a BIOS original. Faça um backup da BIOS original, tire a gpu do PC, e veja no youtube como colocar sua placa-mãe para dar prioridade para o Vídeo onboard, ai depois de fazer toda a configuração, instale novamente a GPU bricada, e refaça o processo de flash, mas usando a BIOS original.



Vou explicar o 1:

Aumentar a tensão que o chip grafico trabalha, ajuda a estabilizar overclock mais extremos, no meu caso, eu poderia mirar em +400Mhz se fizer o mod de tensão, mas nem toda GPU tem o controle de tensão liberado (como a que estou usando de exemplo GT 710), então nesse caso, vamos precisar fazer uma modificação na BIOS da GPU para poder aumentar essa tensão. (Só lembrando que quanto maior a tensão, mais a placa vai consumir, mas ela vai aquecer mais, e maior pode ser a chance de o chip se degradar mais rápido, então faça com extrema cautela).



Vou explicar o 2:

Aqui agente vai modificar a BIOS também, mas só iremos pegar os valores que encontramos no MSI Afterbuner e jogar na BIOS (caso sua placa de suporte a controle de tensão via MSI Afterbuner, vamos precisar mudar o valor da tensão na BIOS também).



Vou explicar o 3:

Aqui agente deixa o MSI Afterbuner fazendo o overclock (você sempre vai precisar ter ele para poder usar o overclock)
