Como ligar painel frontal da minha placa-mãe (Sti Q57h-am DDR3 LGA 1156)

[kjc]

Alguém me fala a ordem para colocar os fios do painel frontal, minha placa-mãe é uma Sti Q57h-am DDR3 LGA 1156

[Falatu]

@kjc você pode olhar um vídeo no youtube , é tudo padrão a pinagem



[_]reset[_]Power

[_]hdLed[_]Power- [_]Power led + [1 pino sobrando



Conexões do USB e frontal do áudio



Tem pinagem própria e não encaixam e outros lugares olha o conector e procura na placa-mãe  ou posta uma foto pra eu te ajudar melhor





[kjc]

@Falatu

1 hora atrás, Falatu disse:

@kjc você pode olhar um vídeo no youtube , é tudo padrão a pinagem



[_]reset[_]Power

[_]hdLed[_]Power- [_]Power led + [1 pino sobrando



Conexões do USB e frontal do áudio



Tem pinagem própria e não encaixam e outros lugares olha o conector e procura na placa-mãe  ou posta uma foto pra eu te ajudar melhor







agora, kjc disse:

@Falatu





1 hora atrás, Falatu disse:

@kjc você pode olhar um vídeo no youtube , é tudo padrão a pinagem



[_]reset[_]Power

[_]hdLed[_]Power- [_]Power led + [1 pino sobrando



Conexões do USB e frontal do áudio



Tem pinagem própria e não encaixam e outros lugares olha o conector e procura na placa-mãe  ou posta uma foto pra eu te ajudar melhor

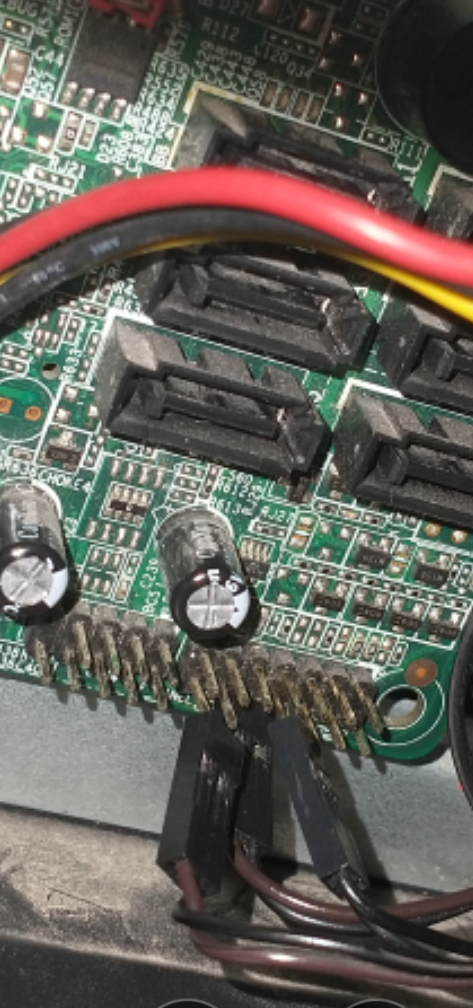

Preciso conectar esses cabos frontais irmão

1 hora atrás, Falatu disse:

@kjc você pode olhar um vídeo no youtube , é tudo padrão a pinagem



[_]reset[_]Power

[_]hdLed[_]Power- [_]Power led + [1 pino sobrando



Conexões do USB e frontal do áudio



Tem pinagem própria e não encaixam e outros lugares olha o conector e procura na placa-mãe  ou posta uma foto pra eu te ajudar melhor





Eu já tentei colocar do jeito de alguns vídeos do youtube mas não vai

[Falatu]

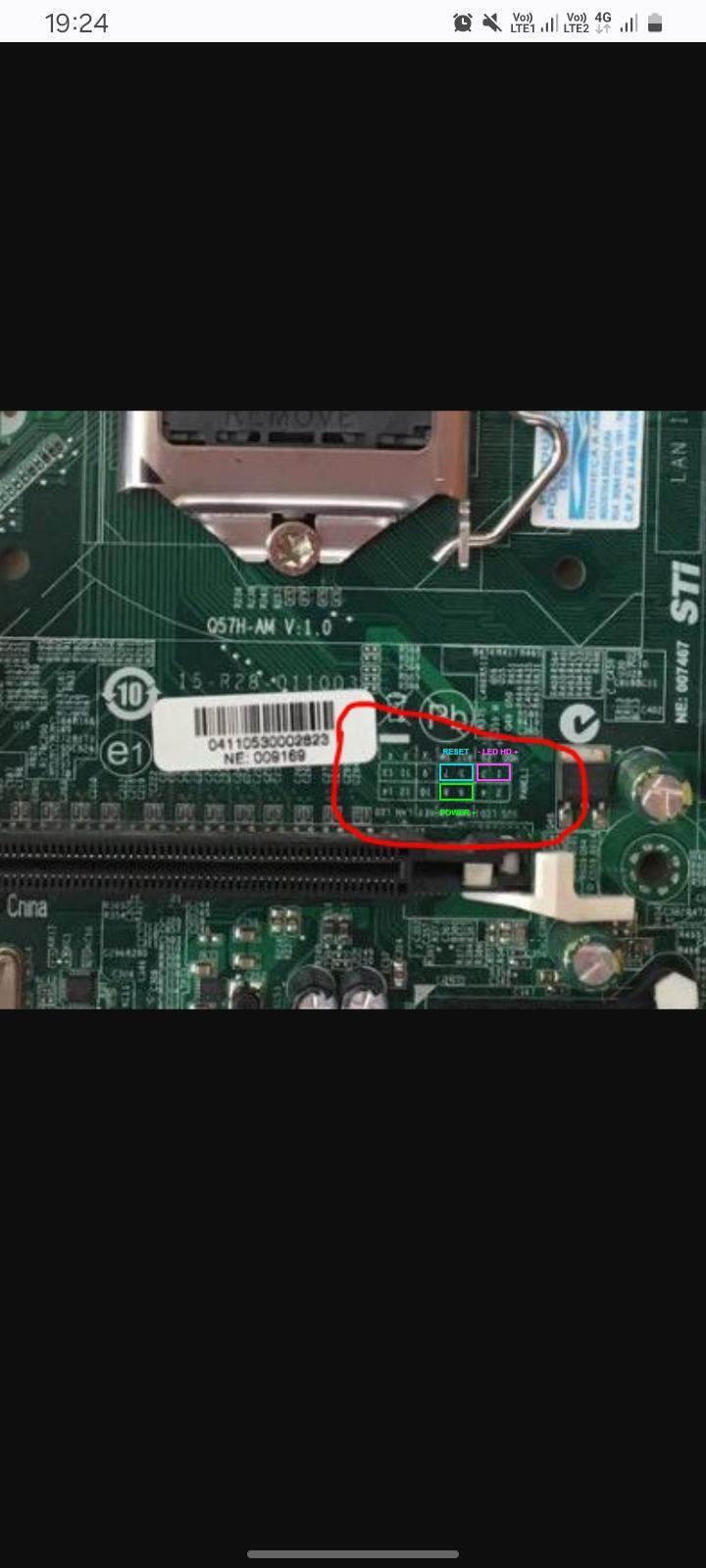

@kjc acima do pci express tem a posição que você deve ligar esses frontais

[kjc]

25 minutos atrás, Falatu disse:

@kjc acima do pci express tem a posição que você deve ligar esses frontais

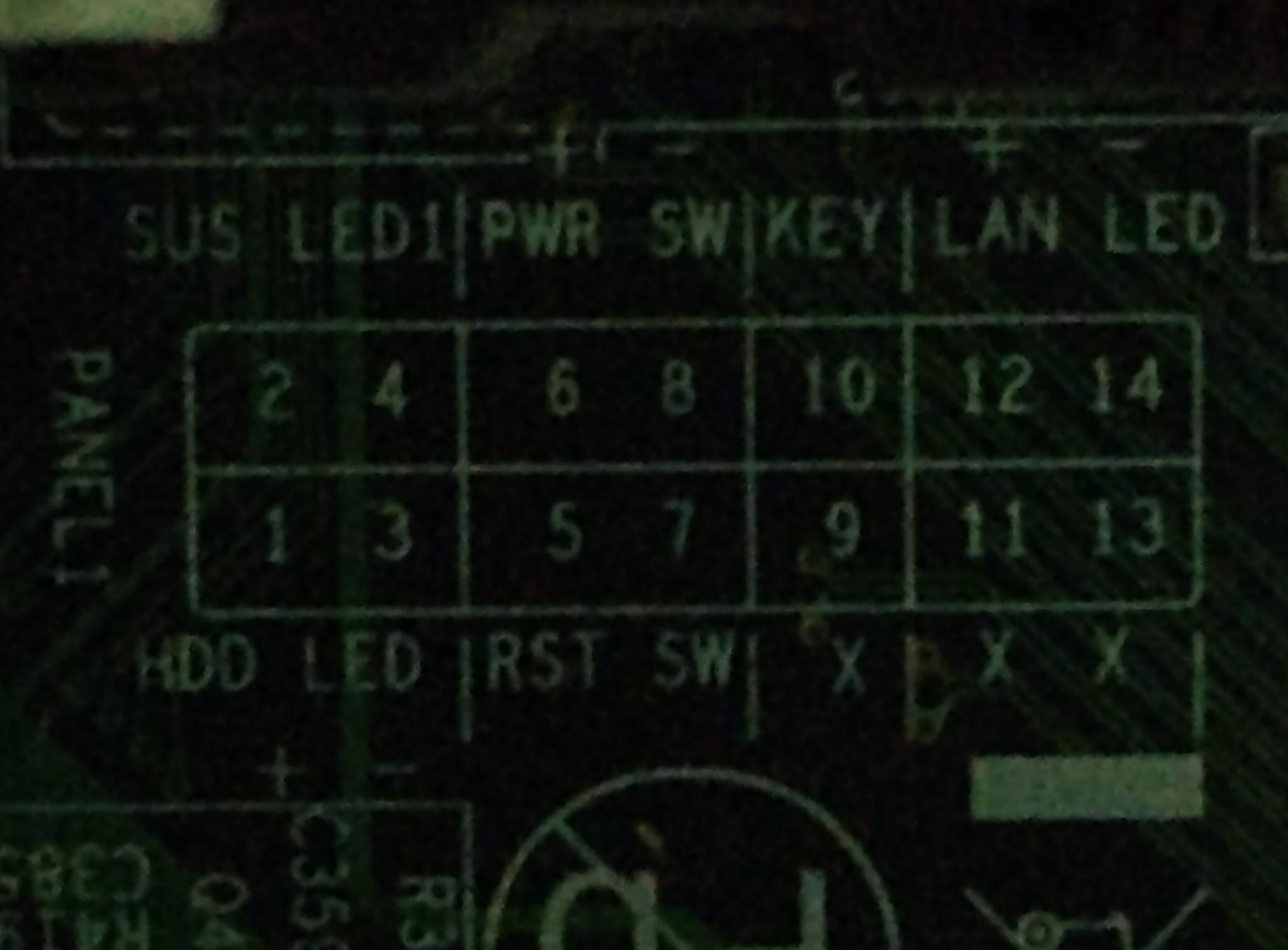

Achei mano, traduz para mim a ordem pfv, eu sou burrinho

[kjc]

1 hora atrás, kjc disse:

Achei mano, traduz para mim a ordem pfv, eu sou burrinho

E também em qual desses pinos devo conectar,

Nos 13 da direita ou nos 9 da esquerda?

[cgsantos]

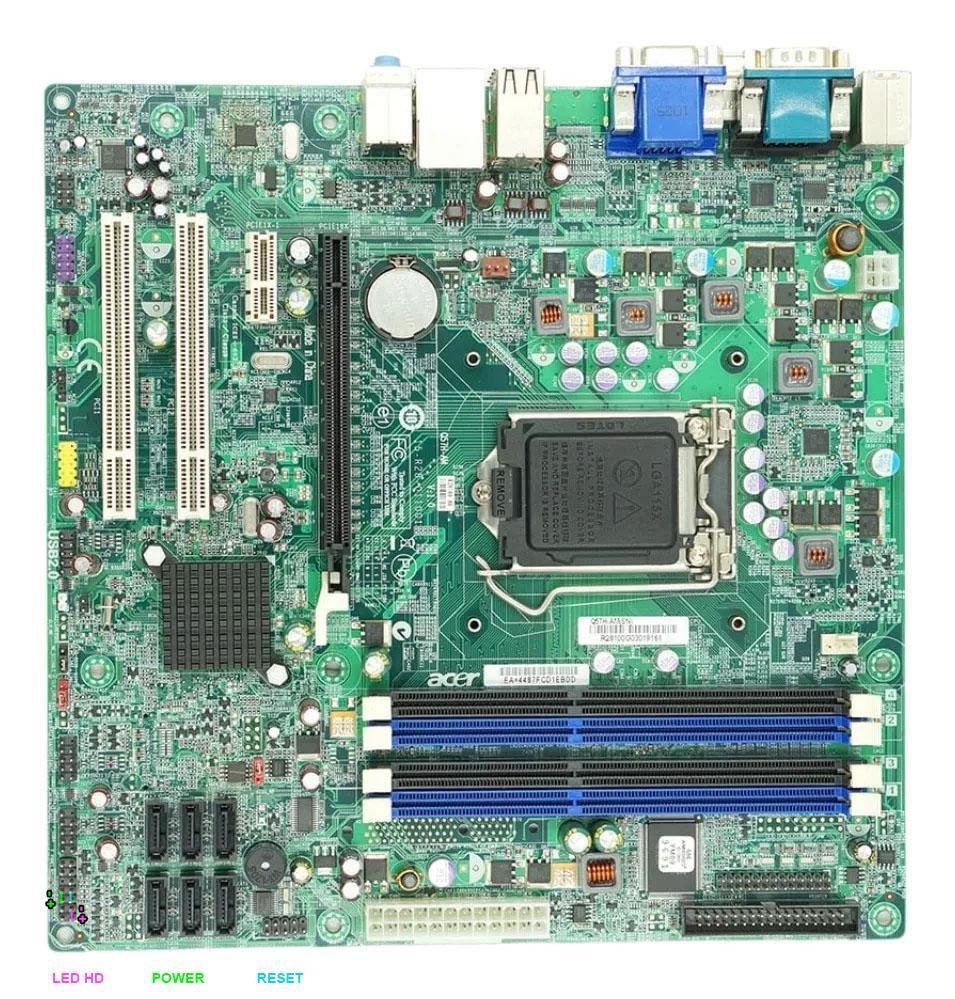

Boa noite. Pelo que entendi pelas fotos postadas no tópico e por outras informações na internet é dessa maneira que tem que ligar.

Eu coloquei apenas os cabos do Power, Resed e HD Led pois eu não sei quais são os outros cabos.

[kjc]

50 minutos atrás, cgsantos disse:

Boa noite. Pelo que entendi pelas fotos postadas no tópico e por outras informações na internet é dessa maneira que tem que ligar.

Eu coloquei apenas os cabos do Power, Resed e HD Led pois eu não sei quais são os outros cabos.

Boa noite, no caso o power led - e power led + seriam logo em baixo do HD led?



[cgsantos]

@kjc  Não. O power é em baixo do Reset.



O HD Led são os dois primeiros da ponta.

O Reset do lado do HD Led.

O Power em baixo do Reset.

[kjc]

17 minutos atrás, cgsantos disse:

@kjc  Não. O power é em baixo do Reset.



O HD Led são os dois primeiros da ponta.

O Reset do lado do HD Led.

O Power em baixo do Reset.

É que no caso tem o power sw, o power led + e power led -

[cgsantos]

@kjc Tem que ligar o Power SW.



Os cabos Power SW e Reset SW não possuem + / - (na legenda da placa-mãe tem, o que acabou me confundindo).  Você tem que ligar com a parte que ta escrita virado "pra fora" da entrada. (O nome do cabo tem que ficar a mostra)

[kjc]

12 horas atrás, cgsantos disse:

@kjc Tem que ligar o Power SW.



Os cabos Power SW e Reset SW não possuem + / - (na legenda da placa-mãe tem, o que acabou me confundindo).  Você tem que ligar com a parte que ta escrita virado "pra fora" da entrada. (O nome do cabo tem que ficar a mostra)



Irmão coloquei o HD led, o power sw e o reset.

ainda tem 2 cabos você sabe onde eu coloco esses?

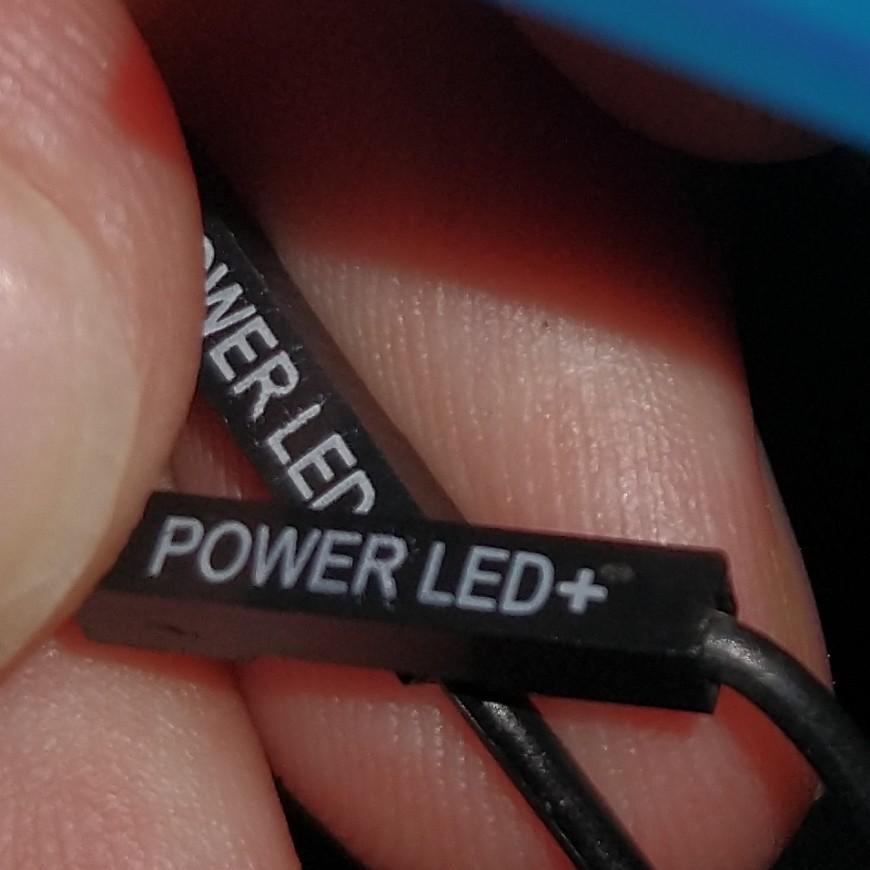

É o power led +

E o power led -

[cgsantos]

@kjc  Na placa-mãe não tem indicação de onde conecta esses cabos, então não saberei te informar.

Mas esses cabos são apenas para ligar a luizinha do botão do Power, não é necesário conecta-los.. O PC funciona normalmente sem eles.



[kjc]

24 minutos atrás, cgsantos disse:

@kjc  Na placa-mãe não tem indicação de onde conecta esses cabos, então não saberei te informar.

Mas esses cabos são apenas para ligar a luizinha do botão do Power, não é necesário conecta-los.. O PC funciona normalmente sem eles.



Ah entendi, é por que o pc parece que vai ligar, o cooler chega a dar alguns giros e depois desliga mas, não é a fonte. você sabe o que pode ser?

[cgsantos]

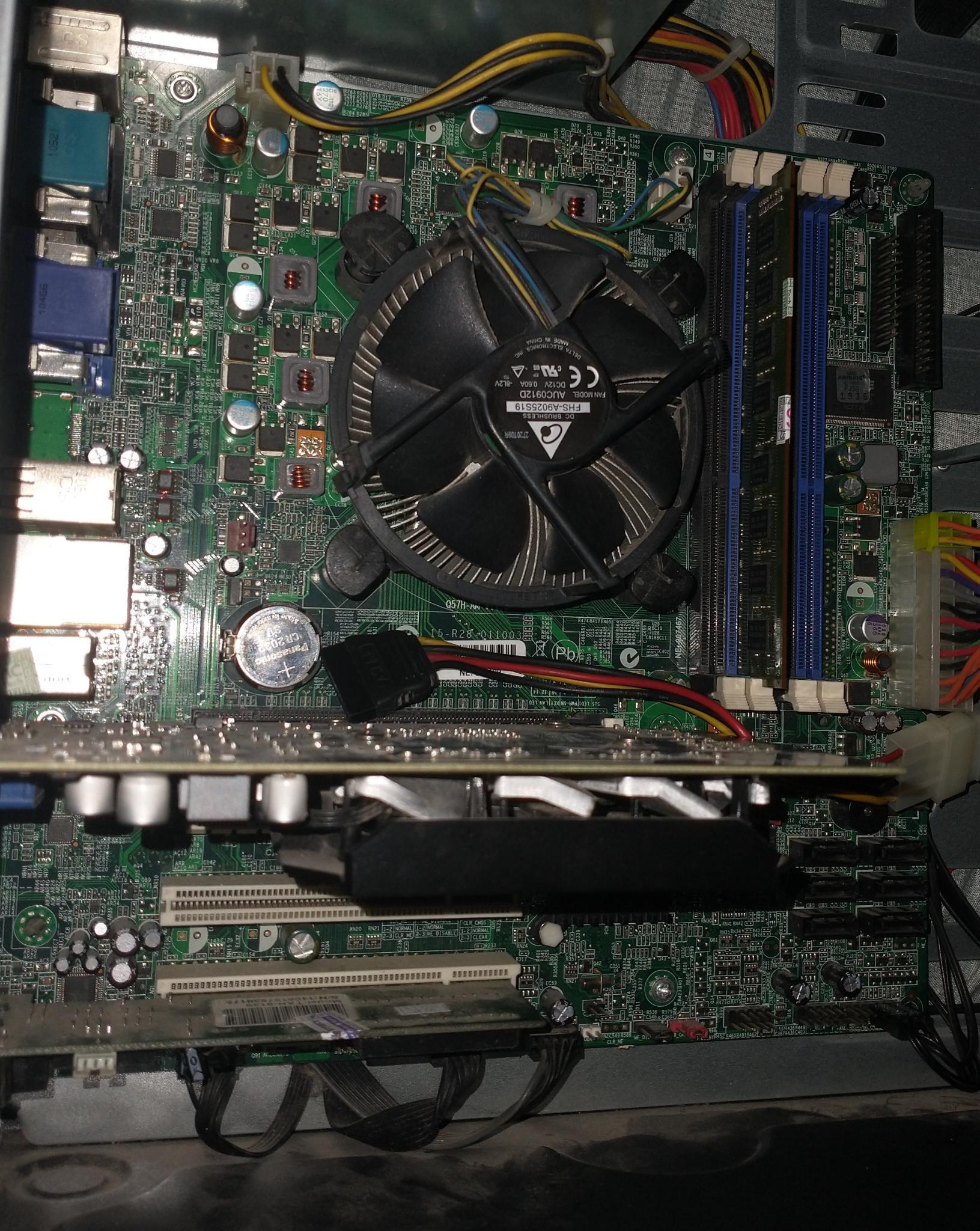

@kjc Aparentemente ta tudo certo na montagem, então não saberei dizer o porque de não ta ligando.



Unica coisa que notei é que parece que não tem HD/SSD conectado, ja que as entradas SATAs estã todas vazias. Mas isso não impede o PC de ligar, então o problema é outro.



Tenta desconectar e conectar os cabos de novo, ou tenta trocar a RAM de slot.

[kjc]

6 minutos atrás, cgsantos disse:

@kjc Aparentemente ta tudo certo na montagem, então não saberei dizer o porque de não ta ligando.



Unica coisa que notei é que parece que não tem HD/SSD conectado, ja que as entradas SATAs estã todas vazias. Mas isso não impede o PC de ligar, então o problema é outro.



Tenta desconectar e conectar os cabos de novo, ou tenta trocar a RAM de slot.

Tava sem por que eu tinha retirado mesmo, eu acho que é a fonte que ta muito suja, agora ligou e fez um barulhao, vou abri ela e limpar
