Caros colegas,

Tenho o portão eletrônico Garen mas tenho um grande problema de recepção. Esse portão é todo metálido fechado e as vezes quando chego tenho que ficar tentando abrir com o controle até conseguir, as vezes tenho até que abrir o vidro do carro e apontar para ele para abrir. Ocorre certas vezes que consigo abrir de uma distância maior. Na tentativa de melhorar isso cheguei a trocar o fio curto da antena por um bem maior (1,5m) passando por cima do portão e deixando uma ponta para fora mas o sinal continuou o mesmo. Testei com os 3 controles que tenho da Garen que vieram juntos e com um do alarme do carro Positron para tirar da dúvida a questão de bateria. A pergunta é seu existe como aumentar a distância que consigo abrir o portão? Aumentar a antena ou a posição ajuda? Modificar o controle de alguma maneira a aumentar sua portência? Existe controle de maior potência a venda?

Abaixo segue fotos da central do portão e controle:

Obrigado.

[xyko-2020]

Aumentar a antena não resolve, pois o tamanho dela é calculado em função da frequência: Quanto maior a frequência, menor a antena. Se colocar antena maior que a calculada pode até haver perdas.

Aumentar a potência do transmissor, só trocando o transistor de saída de RF e trocar a bateria por uma de maior capacidade.

A unica forma mais viável é mudar a posição do receptor, colocando-o num espaço aberto de preferência ''visível'' para o transmissor.

[Reinaldo P.]

Caro soschip,

Primeiramente obrigado pela resposta. Como você sugeriria colocar esse receptor? Teria que colocar ele em alguma posição de maneira protegida também correto?

Outra coisa, essa central usa frequencia 433MHZ, como aumentar a antena não resolve qual o tamanho ideal para ela? Já ví em alguns lugares sobre 16,5cm. Ví também sobre fazer um "caracol" enrolado do fio após uns 6, 7cm depois da placa e continuar até o tamanho final reto.

Obrigado e se tiver mais alguma dica eu agradeço e vou testando.

[xyko-2020]

Bom, eu não sou a pessoa mais indicada pra falar sobre RF. Melhor aguargar algúém mais experiente na área. Boa sorte!

[josifran]

Postado por Reinaldo P.

Caros colegas,

Tenho o portão eletrônico Garen mas tenho um grande problema de recepção. Esse portão é todo metálido fechado e as vezes quando chego tenho que ficar tentando abrir com o controle até conseguir, as vezes tenho até que abrir o vidro do carro e apontar para ele para abrir. Ocorre certas vezes que consigo abrir de uma distância maior. Na tentativa de melhorar isso cheguei a trocar o fio curto da antena por um bem maior (1,5m) passando por cima do portão e deixando uma ponta para fora mas o sinal continuou o mesmo. Testei com os 3 controles que tenho da Garen que vieram juntos e com um do alarme do carro Positron para tirar da dúvida a questão de bateria. A pergunta é seu existe como aumentar a distância que consigo abrir o portão? Aumentar a antena ou a posição ajuda? Modificar o controle de alguma maneira a aumentar sua portência? Existe controle de maior potência a venda?

retira a antena original coloca um cabo coaxial de no comprimento que de para ponta ficar visível, coloca a antena original na ponta do cabo coaxial. obs: o cabo coaxial de 50 Ohmos, vai estender a antena sem alterar o comprimento da mesma. voce liga antena no centro do cabo coaxial deixa a malha sem ligação, já no receptor voce liga o centro onde estava a antena original e a malha em um ponto terra. geral mente vem o desenho na placa do receptor. onde tem os parafusos de atarraxa a antena.

[Reinaldo P.]

Caro josifran,

A antena original dele como dá para ver na primeira foto no canto superior esquerdo é simplesmente um pedaço de fio de cobre rígido soldado na placa. Se entendí bem o que disse é para retirar essa antena original e pegar um cabo coaxial de 50 Ohms(acho que tenho um pedaço de RGC6 40% malha), soldar a parte interna dele na placa e a malha em uma parte terra(tenho aterramento serviria?), estender até um local mais "visível" e soldar a antena original retirada na ponta interna do coaxial. Você poderia me dizer qual é o efeito que isso traz? É porque não entendí bem o que só a malha faria pois soldando a parte interna da antena antiga no centro do coaxial não estaria aumentando o fio da mesma maneira do que se tivesse somente aumentado o fio?

Nesse caso não faria o mesmo efeito se utilizasse somente o coaxial e ao final dele desencapar, retirar a malha e deixar somente a parte central na mesma medida da antena original ao invés de soldar ela no coaxial?

Obrigado.

[MJA]

Olá Reinaldo,

Tenho o mesmo equipamento que o seu, andei fazendo uns testes.

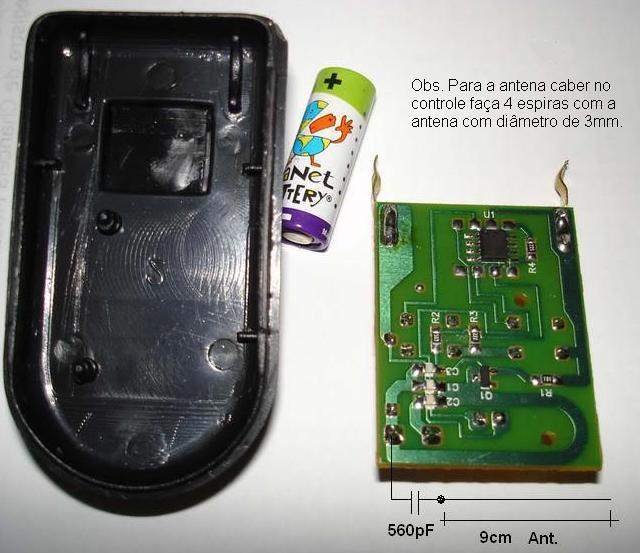

Fiz uma adaptação no meu tx, coloquei um capacitor cerâmico de 560pF e uma antena de 9cm feita com fio de 0,3mm de diâmetro.

Utilizei uma das suas fotos como exemplo de como fazer.

Para mim funcionou bem, veja se com você também resolve.

Abraços

Marcelo

Faltou a foto

[Reinaldo P.]

Olá Reinaldo,

Tenho o mesmo equipamento que o seu, andei fazendo uns testes.

Fiz uma adaptação no meu tx, coloquei um capacitor cerâmico de 560pF e uma antena de 9cm feita com fio de 0,3mm de diâmetro.

Utilizei uma das suas fotos como exemplo de como fazer.

Para mim funcionou bem, veja se com você também resolve.

Abraços

Marcelo

Faltou a foto

Marcelo, obrigado pela dica, vou experimentar fazer o que disse pois acabei deixando esses controles originais da Garen dentro de casa para abrir e fechar pois são bem ruins(Até pisei em um de nervoso! ). Acabei pegando um outro controle que achei perdido e estou utilizando ele e parece melhor, vou postar fotos desse que estou usando agora.

Obrigado.

Postando a foto desse outro controle que estou usando:

[cpexpert]

amigo, não sei como esse controle ai funcionou no garem, pois o mesmo usa o ht6p,

olha teu problema deve ser que os controles estão fora da frequencia,

usa um rebite fino faça uma ponta de chave de fenda, e de uma girada em qualquer sentido no trimmer do controle, se melhorar continue girando ate funcionar melhor, se piorear rede ao contrario, (gire e tire o rebite se não ele ira se comportar como atena)

que quiser trocar troca alguma peça tire o trimmer azul e coloque no lugar um capacitor ceramico de 5,6pf.

aquela antena chamada eliptica, tem que fazer se eu nao me engano com uma bitola defio menor e com 7 centimetros.

veja tambem se não esta enzinabrado os contatos dos controles, troque a pilha.

e se mesmo assim não funcionar retire o recptor e coloque num lugar onde fique mais visivel para o controle, pois o recptor usar penas 4 fios + - A D e o da antena que nao precisara voltar para a placa do portao.

busca na internet os esquemas de ligaçao do recptor.

[works]

trimmer do controle, se melhorar continue girando ate funcionar melhor, se piorear rede ao contrario, (gire e tire o rebite se não ele ira se comportar como atena)

que quiser trocar troca alguma peça tire o trimmer azul e coloque no lugar um capacitor ceramico de 5,6pf.

aquela antena chamada eliptica, tem que fazer se eu nao me engano com uma bitola defio menor e com 7 centimetros.

veja tambem se não esta enzinabrado os contatos dos controles, troque a pilha.

e se mesmo assim não funcionar retire o recptor e coloque num lugar onde fique mais visivel para o controle, pois o recptor usar penas 4 fios + - A D e o da antena que nao precisara voltar para a placa do portao.

busca na internet os esquemas de ligaçao do recptor.

[marcos zani]

Boa tarde!!

Alguem saberia me informar onde compro gabinete de transmissor na quantidade??



[Isi Hennka]

O motor do meu Portão E pissinin, O controle como este da foto acima, E o controle de uns dias para cá Ficou com alcance reduzido, Troquei tudo só faltou trocar motor, E mesmo assim não adiantou, O controle as vezes consegue acionar o portão as vezes não!! Alguém pode ter uma ideia? Já aumentei antena troquei capacitor, Troquei placa troquei pilhas e controle, Renovei as pontas de contato elétrico!!!



[cesardelta1]

@Isi Hennka Isso está parecendo interferência de rádio frequência, mas sinceramente é só um chute pois fica praticamente impossível detectar esse tipo de defeito somente por relatos.





[misterjohn]

Amigos tem um modo de abrir mais facilmente o portão, basta instalar ele dentro do carro em um local protegido de água e calor, o mais próximo possível da frente do veículo, pode ser ligado no fio de 12 v que aciona o rele do farol alto.

Os contrôles feitos pela PPA, não sei porque razão, oxidam os contatos da bateria a toque de caixa, no caso basta abrir e lixar, mas colocando no carro acaba esse problema.

Como o veículo possue uma bateria de grande corrente e está praticamente sempre carregada com tensão constante, o acionador dificilmente irá falhar, ao chegar em casa basta acionar o farol alto e o portão abre.
