Duvidas em potenciometro de ventilador

[Erosgk]

Ola pessoal,

tenho um ventilador de 200W 1,8A em 110V ( no meu caso ), e comprei um controlador de velocidade para ventilador so que depois de instalar descobri que ele só serviria para ventiladores de até 150W, resultado depois de 2 minutos de funcionamento o controlador esquenta, desliga e o ventilador vai para o maximo da velocidade! ao desligar, depois de 2 minutos ele volta ao normal mas o problema continua. o que posso fazer no circuito para que possa aguentar meu ventilador?

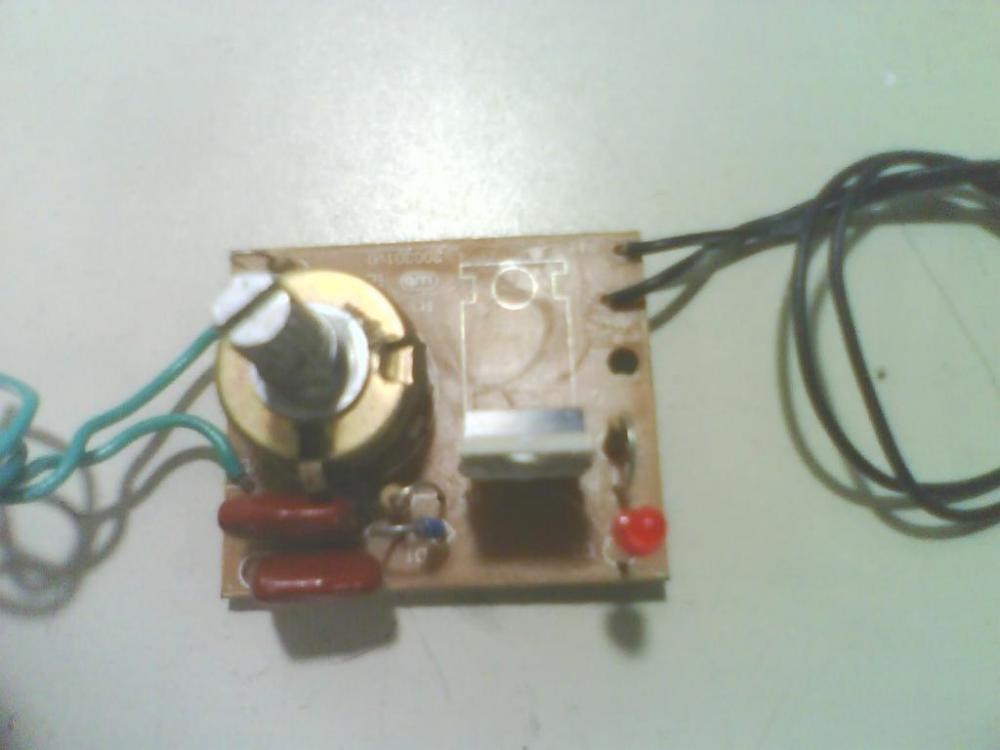

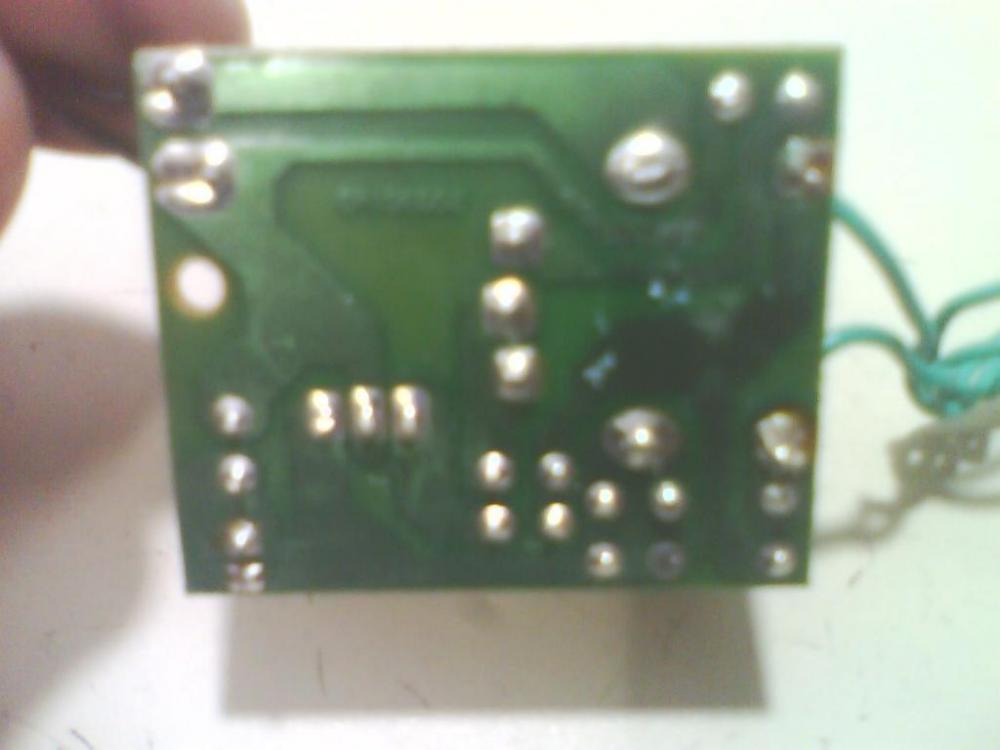

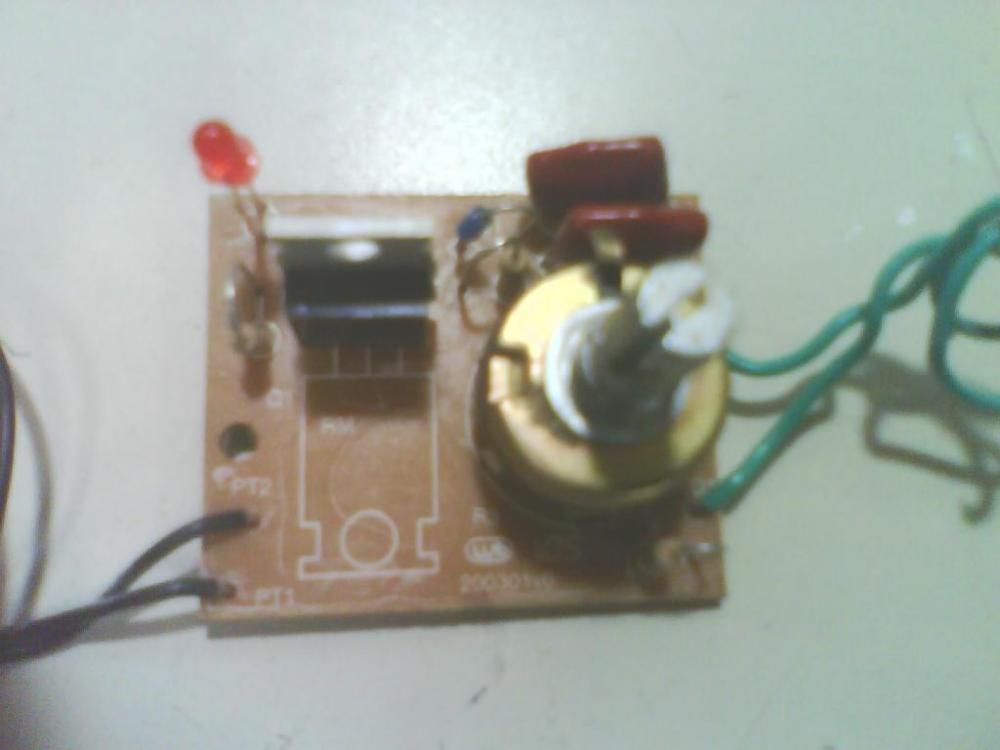

o circuito tem um potenciometro 500K, 1 triac BT136 600D, resistor de 2.8K, 6.8K e outro de 10 K, 1 diodo DB3, 1 LED red, 2 capacitores 333J 330V.

Mais detalhes: nas instruções ele manda cortar o fio verde se for para uso em 110V o fio verde liga entre o Capacitor 2 ao capacitor 1 + resistencia 10K +diodo DB3 (se nao me engano anodo).

Então o que posso substituir para aguentar meu ventilador de 200W? ( ou até maior!) ?

Abraços

Eros

[jorgeletronico]

Na verdade quem excerce o controle da carga é o triac amigo,talvez ele nao suporte a corrente e aqueça.Pode tentar trocar o mesmo por um q suporte corrente maior.

[-X2-]

esse triac não ageunta não, acho que sim hein.. o problema é que ele não tem dissipador..

tenta por um dissipador nele colega, se contiuar o problema, dai é só trocar por um triac mais forte..

[Erosgk]

Obrigado pela ajuda pessoal,

vocês indicariam algum triac para aguentar esse ventilador de 200W 1,8A 110V ?

[faller]

Esse Triac aguenta sim, ele pode manipular 4 Amperes em regime. Coloque um dissipador no mesmo.

Caso desconfie dele ou necessite de maior potência, pegue seu irmão, o BT138 600E, que tolera 12 Amperes.. Mas sempre com dissipador

[Erosgk]

Pessoal, muito obrigado pela ajuda,

segui o conselho de vocês e procurando datasheets achei o triac bt139 800G, resolveu meu problema direitinho.

Muito obrigado pela ajuda mais uma vez.

abraços

Eros
