Vou ir dormir que amanha tenho que acordar cedo, mas vou adiantando que compra por kg, amanha eu vejo quantos. adicionado 4 minutos depois Pega um fio mais ou menos da mesma espessura de 1 volta e posta aqui quantos cm deu uma volta.
-
33ag é fino de mais, coloca no maximo 31awg, aqui eu compro onde bobina motores.
-
Faço nem ideia (não é só a questa de temperatura, o núcleo vai ficar meio saturado também o que vai prejudicando o transformador e diminuindo a vida útil), como eu disse é melhor fazer com 1527, assim você não vai ter preocupações com ele. adicionado 2 minutos depois o fio 30awg é super super fino, acredito que consegue dar 1527 voltas com ele.
-
Se quiser fazer com 944 no primário, vai precisa de 52 espiras no secundário, para 12v (vai oscilar entre 12 e 13), porém essa quantidade de espiras é para baixo rendimento, se quiser um bom rendimento faça o primario com 1527 espiras e o secundario com 83 espiras, no secundário pode colocar um fio 18awg para 2,5A. com as 944 esse trafo vai trabalhar bem quente, recomento fazer com as 1527
-
o Secundário pode fazer como quiser, desde que respeite os 30W, que o núcleo suporta, com 12 volts você consegue extrair até 2,5A dele. Só não desça muito a tensão, pois a corrente ira aumentar e você não vai conseguir colocar o fio nele.
-
Opa perdão, dividi pelo valor errado, as espiras no primário são 944, acredito que não vale a pena, um trafo com essa potencia sai barato, se fosse algum maior ainda compensava.
-
Esse transformador aguenta 30W. para 220v no primário 283 espiras de fio 30awg.
-
Já que era para reformar o trafo, deveria recalcular ele, assim teria certeza de poder colocar 220v nele, geralmente o primário em 220v tem um fio bem fino.
-
Montar backup de baterias p/ som Automotivo ligado em casa
Matthwus respondeu ao tópico de Helio JR em Eletrônica
Arrume uma bateria 12v, coloque o negativo dela junto ao negativo da fonte, coloque um resistor para limitar a carga nessa bateria, e aquele fio vermelho do radio ( que provavelmente esta ligado junto com o amarelo) coloque no positivo da bateria. -
Tem também diodos de rosca, pode encontrar eles facilmente para até 95A
-
Galera vejo esquemas com diodos na referencia do regulador de tensão a fim de aumentar a tensão de saída em +0,7v, e quanto a colocação de um resistor na referencia do regulador ? também pode aumentar a tensão de saída ? prejudica de alguma forma a estabilização ?
-
Cabos flexíveis de 6mm, são os mesmos que sai do transformador, utilizei circuito impresso, mas fiz a trilhas no proteus com a T300, e estanhei elas por completas a parte de potencia. Amanha vou mudar esse resistor de 100r e ver o que acontece.
-
Eu adicionei de poliéster 100nF, vou experimentar mudar esse resistor de 100R, embora eu ja tenho esse mesmo circuito montado com esse resistor de 100r e funciona muito bem, mas vou experimentar mudar para ver o que acontece.
-
Pois bem removi o capacitor, mas ainda assim continua caindo a tensão na saída, e na entrada de regulador continua 16v, sera que é algum problema no regulador ?
-
Quando chegar em casa vou retirar o mesmo e testar ai posto aqui o resultado, o que mais você pode me sugerir para testar ?
-

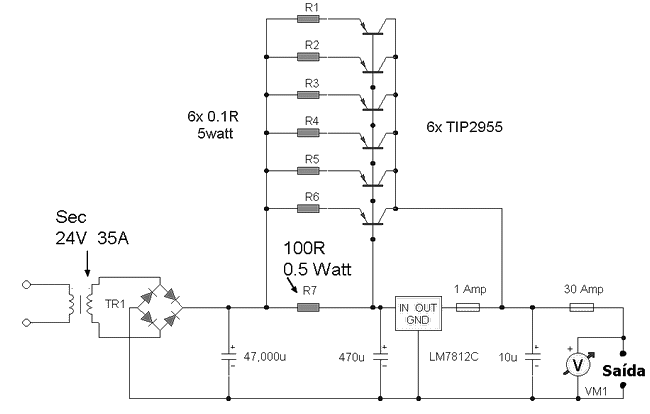

Galera montei essa fonte, unica alteração que fiz foi a adição de 2 diodos na referencia do 7812 para subir um pouco a tensão de saída, segue o esquema: O problema que a tensão de saída esta oscilando bastante quando coloco carga, o transformador esta com 15,1vac e com carga drenando cerca de 20A a tensão na entrada do regulador é de 16,1v e a tensão de saída da fonte já cai razoavelmente, alguém pode me ajudar ? posso realizar algumas medições.
-
Qual o nome da massa térmica que encontrei protegendo o reator ?
Matthwus respondeu ao tópico de Otavio002 em Eletrônica
É uma massa cinza ? também abri um e a encontrei, e também queria saber o nome. -
Para determinar a potencia desse seu núcleo, precisa medir a área dele. Precisa pegar as medidas desse lugar, onde o carretel de plastico fica encaixado, olhando de cima ele vai ser mais ou menos um quadrado (alguns até retangulares). precisa pegar a medida dos dois lados dele. Então o primeiro passo é calcular a secção do núcleo: SN=X.Y SN= Secção do núcleo X= medida de uma lado Y medida do outro lado Segundo passo calcular a potencia do núcleo: P=SN² P= potencia SN=Secção do núcleo Terceiro passo calcular a corrente do primario: I=P/E I=Corrente P=Potencia E= Tensão (nesse caso a tensão de alimentação do primario 127/220) Quarto passo calcular a secção do fio SF=I/D SF= secção do fio I= Corrente D=Densidade ** quando se tem um núcleo novo você pode pegar o datasheet dele e consultar sua densidade... Como a maioria dos núcleos são reciclados pode utilizar essa regra: POTENCIA ATÉ 500W DENSIDADE 3 POTENCIA DE 500W A 1000W DENSIDADE 2,5 POTENCIA A CIMA DE 1000W DENSIDADE 2 Quinto passo calculando espira por volts ESP/V= 10^8 ---------------------- 4,44.F.SN.B ESP/V= Espira por volt F= Frequencia da rede SN= Secção do núcleo B= densidade magnetica Em núcleo novo eles traz o valor da densidade magnetica... por via de regra pode utilizar esse valor com 10000. Após achar o valor da espira por volt basta multiplicar pela tensão que pretende. para determinar a espessura do fio em awg basta procurar uma tabela de conversão em awg mm², o valor obtido no quarto passo é o valor do fio em mm² ai só utilizar a tabela ver em awg. Repita o terceiro e quarto passo no secundário para achar a corrente suportada e também a espessura do fio. Eu já fiz alguns dessa forma, e todos funcionaram sem problemas, corrente no primário baixa e o trafo não aquece quase nada.
-
pode ser sem, ela era só para proteção, acredito que pode deixar sem os I, coloque só os E, como vai ser por curto prazo apenas para medir a tensão nessa bobina, liga mede e já desliga.
-
Se você removeu todo o secundário não, você pegar um pedaço de fio pode ser com capa mesmo fio normal, de umas 5 voltas onde era o secundário, colocar todas as chapas no trafo, liga ele e mede a tensão nessa bobina com 5 voltas, ai da para achar a proporção e fazer ele para 12v, pode colocar uma lampada encandeceste em serie com o primário para servir de proteção.
-
Sim, se ligar ele sem os ferros vai queimar o primario, coloque o ferros em formato de E aternados um de cada lado tipo coloca um virado assim E e o outro ao contrario.
-
Então o primeiro passo é calcular a secção do núcleo: SN=X.Y SN= Secção do núcleo X= medida de uma lado Y medida do outro lado Segundo passo calcular a potencia do núcleo: P=SN² P= potencia SN=Secção do núcleo Terceiro passo calcular a corrente do primario: I=P/E I=Corrente P=Potencia E= Tensão (nesse caso a tensão de alimentação do primario 127/220) Quarto passo calcular a secção do fio SF=I/D SF= secção do fio I= Corrente D=Densidade ** quando se tem um núcleo novo você pode pegar o datasheet dele e consultar sua densidade... Como a maioria dos núcleos são reciclados pode utilizar essa regra: POTENCIA ATÉ 500W DENSIDADE 3 POTENCIA DE 500W A 100W DENSIDADE 2,5 POTENCIA A CIMA DE 1000W DENSIDADE 2 Quinto passo calculando espira por volts ESP/V= 10^8 ---------------------- 4,44.F.SN.B ESP/V= Espira por volt F= Frequencia da rede SN= Secção do núcleo B= densidade magnetica Em núcleo novo eles traz o valor da densidade magnetica... por via de regra pode utilizar esse valor com 10000. Após achar o valor da espira por volt basta multiplicar pela tensão que pretende. para determinar a espessura do fio em awg basta procurar uma tabela de conversão em awg mm², o valor obtido no quarto passo é o valor do fio em mm² ai só utilizar a tabela ver em awg. Repita o terceiro e quarto passo no secundário para achar a corrente suportada e também a espessura do fio.
-
Para determinar a potencia desse seu núcleo, precisa medir a área dele. Precisa pegar as medidas desse lugar, onde o carretel de plastico fica encaixado, olhando de cima ele vai ser mais ou menos um quadrado (alguns até retangulares). precisa pegar a medida dos dois lados dele.
-
O primeiro passo é determinar quanta potencia seu núcleo suporta, para depois começar a calcular ele, eu acredito que sim, provavelmente só o secundário que foi ligado no 127 ou 220 que estragou.
-
Aparentemente o que você acha que é primário é secundário, se realmente for isso, até mais mais fácil, pois só precisa refazer a bobina do secundário dele, mas como o amigo a cima disse dependendo a potencia não vale a mão de obra e materiais para recupera-lo.
