Matthwus

Sim ja tenho tudo pronto só queria saber mesmo antes de ligar e sair fumaça para todo lado...

Então mesmo que a rede subir para 130v igual costuma acontecer fácil aqui não vou ter problemas de torrar o regulador ?

Gente hoje bobinei um transformador para fazer uma fonte variável de 0 a 30 volts, o transformador funcionou beleza, porém a tensão ficou um pouco a cima do esperado, ( hoje estava vindo 130 volts na tomada) a tensão final do transformador ficou em 27,5 volts a 28 volts, quando retificado ele pode atingir 39,6 vdc, posso mandar essa tensão para o regulador LM317 ? ou é muito ? o transformador aguenta fornecer 1,5A. Se alguém se interessar eu tenho os arquivos que utilizei para calcular o transformador, achei na internet mas funciona. Calculo De Trafo 1.0.xls CALCULO DE TRAFO TOROIDAL 1.02.xls

Já aumentei logo em 50% o volume, deixei tocando e ia colocando a mão no dissipador, o trem esquentou, mais chego em um ponto que estabilizou e não esquentava mais, dava pra segurar por uns 8 a 10 segundos no dissipador, pelo menos não queimo mais transistores, acho que agora fico bom. como vou usar um gabinete de madeira vou utilizar um cooler para ajudar na refrigeração, vou montar um pré amplificador ( esse aqui http://construyasuvideorockola.com/downloads/pre_discret.pdf) estou pensando e utilizar uma fonte chaveada de 12v para alimentar esse pré e o cooler, sera que tem risco de da interferência ?

Bom deixei tocando uma música com volume baixo, a música tinha aproximadamente 2,5 minutos e aparentemente está normal, não esquento praticamente nada, devo ir aumentando o volume aos poucos e vendo a temperatura ? adicionei um cooler junto ao dissipador.

É ele anda dando uns picos de tensão DC ao ligar e desligar, vou ter que fazer um protetor dc na saída, também andei suspeitando desse transistor pois comprei um kit com a placa e também com os componentes já, ai quando fui substituir o queimado percebi que o 5200 que eu tinha aqui em casa, parecia mais "parrudo" do que o que veio com o kit, vou fazer mais uns teste amanha e ficar vendo a temperatura como vai se comportar.

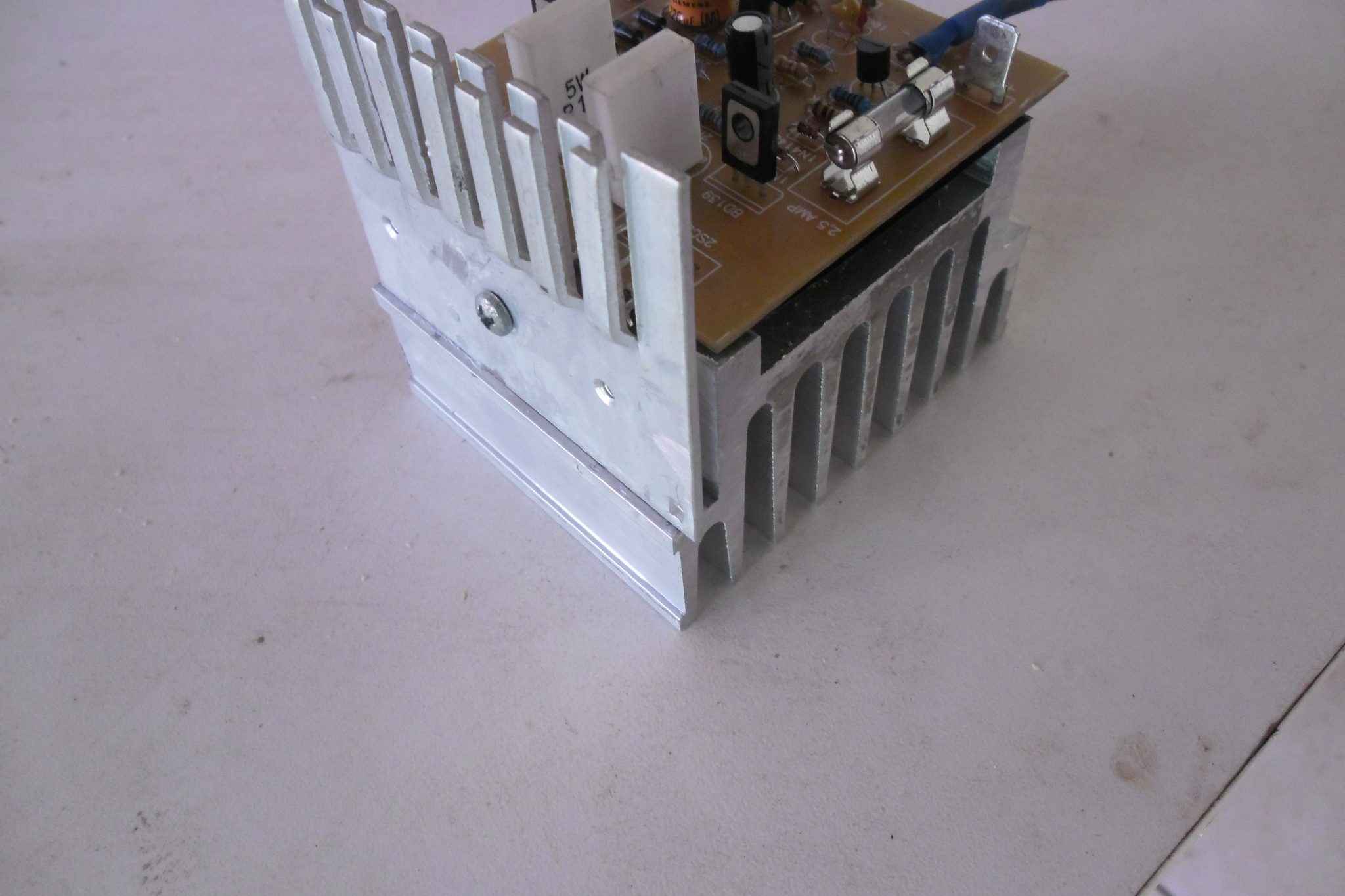

@Bcpetronzio Ele estava somente com o dissipador de baixo, ai adicionei mais aquele atrás e apertei bem usando pasta térmica dos dois lados do transistor sera que assim fica bom ? acha que é bom a utilização de um cooler ? Sim comprei a placa no ML.

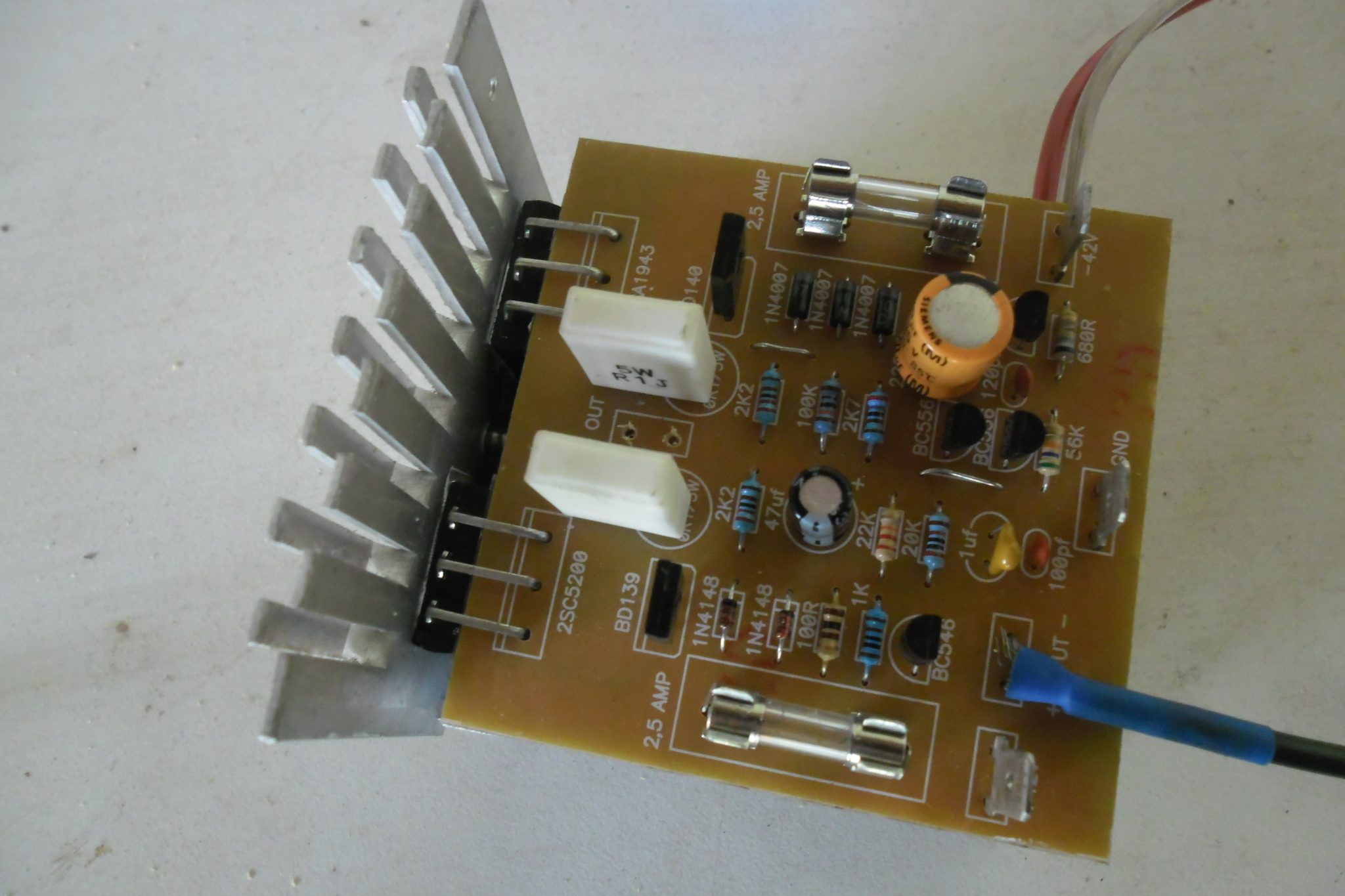

Gente montei um amplificador 100wrms, conhecido na net como mini strong, tocando um pouco e o C5200 veio a queimar levando o bd139 e um bc546. Agora arrumei e coloquei esse dissipador sera que assim fica bom ? Ai está algumas imagens de como ta a montagem do dissipador.

Da uma olhada aqui, um bom começo. http://forum.clubedohardware.com.br/forums/topic/871394-fonte-de-alimentação-ajustável-12-a-20v-x-10a-primeira-parte-montagem/

Acabei de medir, na escada de diodo coletor e emissor estão normal, e com a escada em 200vdc coloquei a ponta preta no GND e encontrei a tensão DC na base dos MJ15003 na faixa de 53v, os Mj é exitado por tip 41c e tip 42c tem alguma ideia de como resolver ?

Consegui a placa original onde estava os MJ15003, fiquei na dúvida de onde era soldado a base coletor e emissor, mas dando uma analisada acho que soldei certo, liguei ele nada esquentou tudo normal, porém na saída está apresentando uma tensão DC entorno de 50 a 55 volts continuo alguém sabe o que pode ser ? logo mais postarei fotos da placa.

Acho que vou seguir esse esquemático, tem bastante informação e também já tem o desenho da placa: http://construyasuvideorockola.com/downloads/amp_expandible.pdf

Antes de comprar os componentes, sabe me dizer se 1 amplificador com esses MJ15003 tem uma boa qualidade ? esses transistores aqui aparenta ser bem antigos mais estão funcionando.

Galera tenho 2 MJ15003 que era de um antigo amplificador, tenho também o transformador e os capacitores, pensei em montar um amplificador com esses componentes, alguém tem algum circuito para montar um amplificador com esses MJ15003 ? O transformador é de 38 0 38 volts, original já que tinha no amplificador, não tenho os componentes que citei, queria algum esquema para utilizar eles.

Geralmente essas fontes atx utilizam dobrador de tensão para a seleção de 127/220 observa se essa trilha que forma o dobrador ou os fios da chave HH não estão fechando curto em algum lugar.

Vou montar o circuito como está ali e no pino dois vou colocar um trimpot e ver como vai ficar assim vou ajustando e fazendo uns testes.

Ali onde pede o resistor de 27K e 6W posso usar dois de 56K e 3W em paralelo ?

A lampada não seria em série com o circuito ?

Essa fonte da foto é uma outra que funciona, essa fonte que ganhei não esta funcionando, ai pensei em utilizar o trafo, e fazer a regulagem dela de forma analógica com transistor e regulador para ter uma fonte variável de 0 a uns 15v.

Arrumei outra placa igual a que eu tenho e tirei uma foto. Em laranjado no lado direito é a entrada da rede em vermelho tem o filtro da entrada em amarelo a ponte de diodos em azul os capacitores da entrada em verde claro tem dois transistores (13009) em branco o trafo driver no rosa tem a entrada do transformador circulo vermelho o center tap do trafo os dois círculos amarelo é as duas extremidades do trafo circulo azul retificação positiva do trafo tem alguma ideia de algum circuito que da pra ligar esse trafo ? tenho um aqui dessa mesma fonte. * os dois pinos ao lado esquerdo do circulo amarelo também é do trafo, ele passa por dois diodos (um diodo cada pino) e vai ao ci.

Eu tenho acesso a uma placa da mesma fonte inteira, em breve vou postar uma foto dela.

@Isadora Ferraz Teria alguma ideia de como aproveitar esse transformador ? ou algum outro circuito que da para montar e utilizar ele ?

Gente ganhei uma fonte chaveada ( 12v 20A igual essa http://produto.mercadolivre.com.br/MLB-688647573-fonte-chaveada-estabilizadora-12v-20a-240w-p-cftv-fita-led-_JM ) porém esta toda lascada a coitada a placa da fonte chega a esta quebrada em certos lugares, observei que ela utiliza o TL494 e trafo driver, queria saber se posso montar um circuito com IR2153 e ligar esse transformador, e estabilizar a de forma analógica com regulador e transistor, o circuito que pretendo montar para ligar esse transformador é esse: Sera que da para alimentar normalmente esse transformador ?

Se não me engano é isso mesmo, tenho o esquema dela em algum lugar, mais tenho que procurar, provavelmente é um bc636 mesmo.
